发动机

264 属于型号213, 238, 257

带代码B01 (48 V 技术)

更改提示

17.05.2019

专用工具, 已更新.

操作步骤 6.

17.05.2019

基本数据对象, 已更新.

操作步骤 2, 5 和 8.

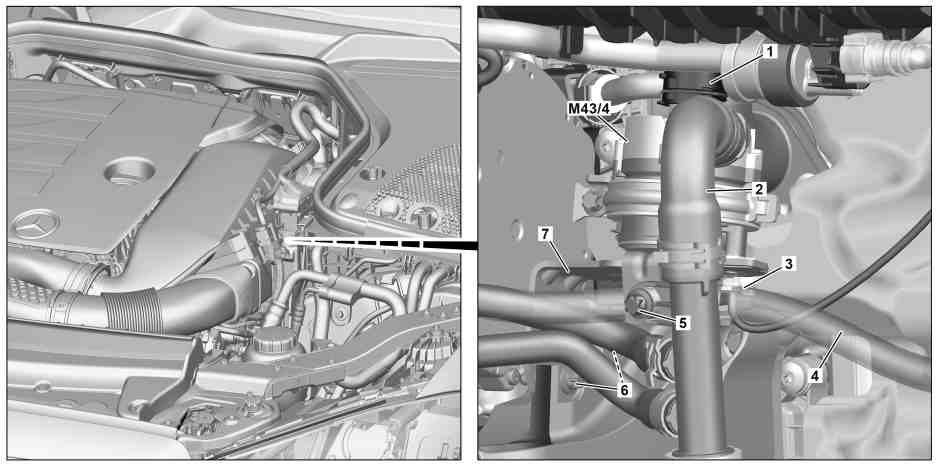

1

冷却液软管

5

螺栓

2

冷却液软管

6

螺栓

3

电气连接器

7

支架

4

电线

M43/4

起动机-发电机冷却液泵

a
警告
severity=W

接触热态冷却液喷雾有烫伤皮肤和眼睛的
风险
。吞入冷却液有中毒的
风险
。

不要在冷却液高于 90 °C 时打开冷却系统. 缓慢地打开盖子, 释放压力. 严禁将冷却液注入饮料瓶中.

穿戴防护手套, 防护服和防护眼镜.

AS20.00-Z-0001-01A

专业提示
severity=N

关于防止静电放电对电子部件造成损坏的信息

AH54.00-P-0001-01A

e
d

拆卸/安装

1

排空冷却液.

发动机 264 属于型号257

带代码B01 (48 V 技术)

AR20.00-P-1142MSB

发动机 264 属于型号213, 238

带代码B01 (48 V 技术)

AR20.00-P-1142MRH

2

拆下螺栓 (5).

n
螺栓 - 连接冷却液管路到冷却液泵支架

*BA20.20-P-1003-02B

3

将电线 (4) 从支架 (7) 上松开.

4

松开并断开电气连接器 (3).

5

拆下螺钉/螺栓 (6).

n
螺栓 - 连接支架到发动机支架

*BA22.10-P-1004-02D

6

将冷却液软管 (1, 2) 从起动机-发电机冷却液泵 (M43/4) 上拆下并用合适的防护罩密封.

AR20.20-P-7441-01RQ

l
保护盖套件

*001589009100

7

将起动机-发电机冷却液泵 (M43/4) 连同支架 (7) 一起拆下.

8

将起动机-发电机冷却液泵 (M43/4) 从支架 (7) 上拆下.

更换起动机-发电机冷却液泵 (M43/4) 时.

n
螺栓 - 连接冷却液泵支架到发动机支架

*BA20.20-P-1004-02B

9

按照拆卸的相反顺序进行安装.

n
发动机散热器, 冷却液软管和管路

号码

名称

发动机 264

BA20.20-P-1003-02B

螺栓 - 连接冷却液管路到冷却液泵支架

M6

Nm

8

n
发动机散热器, 冷却液软管和管路

号码

名称

发动机 264

BA20.20-P-1004-02B

螺栓 - 连接冷却液泵支架到发动机支架

M6

Nm

8

n
发动机支架 (发动机侧)

号码

名称

发动机 264

BA22.10-P-1004-02D

螺栓 - 连接支架到发动机支架

M6

Nm

8
