发动机

264 属于型号213, 238, 257

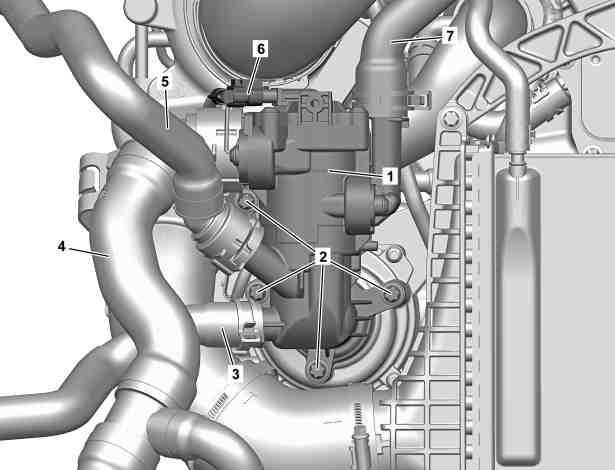

1

冷却液节温器

2

螺栓

3

冷却液软管

4

冷却液软管

5

冷却液软管

6

电气连接器

7

冷却液软管

a
警告
severity=W

接触热态冷却液喷雾有烫伤皮肤和眼睛的
风险
。吞入冷却液有中毒的
风险
。

不要在冷却液高于 90 °C 时打开冷却系统. 缓慢地打开盖子, 释放压力. 严禁将冷却液注入饮料瓶中.

穿戴防护手套, 防护服和防护眼镜.

AS20.00-Z-0001-01A

专业提示
severity=N

关于防止静电放电对电子部件造成损坏的信息

AH54.00-P-0001-01A

e
d

拆卸/安装

1

拆下进气管.

AR09.10-P-8131MRH

2

排空冷却液.

发动机 264 属于型号213, 238

AR20.00-P-1142MRH

发动机 264 属于型号257

AR20.00-P-1142MSB

3

松开并断开电气连接器 (6).

4

将冷却液管路支架从冷却液节温器 (1) 上拆下.

n
M6×1

*BA00.10-P-1002-04A

5

将冷却液软管 (4, 5) 从冷却液节温器 (1) 上拆下, 然后放到一旁.

AR20.20-P-7441-01RQ

6

将冷却液软管 (3, 7) 从冷却液节温器 (1) 上拆下, 然后放到一旁.

l
软管夹钳

*454589003700

7

拆下螺栓 (2).

n
螺栓 - 连接冷却液节温器到冷却液泵

*BA20.10-P-1003-01CA

8

将冷却液节温器 (1) 从冷却液泵上分解并拆下.

i
安装:
更换密封圈.

9

按照拆卸的相反顺序进行安装.

n
符合 MBN 10 105, 10 143 标准的公制螺钉/螺栓和螺母

号码

名称

8.8

10.9

BA00.10-P-1002-04A

M6×1

Nm

9

13

n
冷却液泵, 冷却液节温器

号码

名称

发动机 264

BA20.10-P-1003-01CA

螺栓 - 连接冷却液节温器到冷却液泵

Nm

9
