型号

213, 238, 257

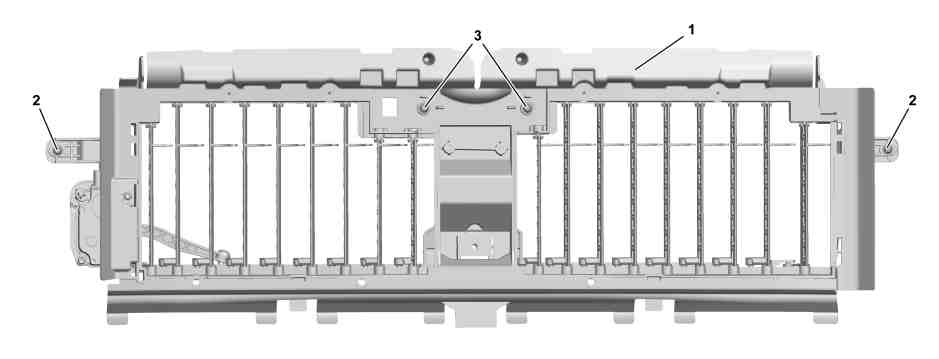

带代码2U1 (散热器百叶片)

1

散热器百页窗

3

螺栓

2

螺栓

e
d

拆卸/安装

1

拆下前保险杠.

型号 213, 238

带代码2U1 (散热器百叶片)

AR88.20-P-2000LWE

型号 257

带代码2U1 (散热器百叶片)

AR88.20-P-2000FR

2

松开并断开智能领航限距控制系统 (DISTRONIC) 电控单元 (A108/1) 处的电气连接器.

型号 213, 238, 257

带代码239 (主动式车距辅助系统 DISTRONIC)

带代码2U1 (散热器百叶片)

型号 257

带代码239 (主动式车距辅助系统 DISTRONIC)

带代码2U1 (散热器百叶片)

AR54.21-P-0701FR

型号 213, 238

带代码239 (主动式车距辅助系统 DISTRONIC)

带代码2U1 (散热器百叶片)

AR54.21-P-0701LWE

3

松开并断开近距离和远距离雷达传感器 (B92/12) 上的电气连接器.

型号 213, 238, 257

带代码233 (增强型限距控制系统(Distronic Plus))

带代码2U1 (散热器百叶片)

型号 213, 238

带代码233 (增强型限距控制系统(Distronic Plus))

带代码2U1 (散热器百叶片)

AR54.21-P-0702LWE

型号 257

带代码233 (增强型限距控制系统(Distronic Plus))

带代码2U1 (散热器百叶片)

AR54.21-P-0702FR

4

拆下控制单元支架.

型号 213, 238, 257

带代码233 (增强型限距控制系统(Distronic Plus))

带代码2U1 (散热器百叶片)

型号 213, 238, 257

带代码239 (主动式车距辅助系统 DISTRONIC)

带代码2U1 (散热器百叶片)

n
M6×1

*BA00.10-P-1002-04A

5

拆下螺栓/螺钉 (3).

n
M6×1

*BA00.10-P-1002-04A

6

松开并断开散热器百页窗 (1) 处的电气连接器.

7

拆下螺栓 (2) 并拆下散热器百页窗.

n
M6×1

*BA00.10-P-1002-04A

8

按照拆卸的相反顺序进行安装.

9

读取故障记忆并清除.

a

型号 213

带代码2U1 (散热器百叶片)

AD00.00-P-2000-04B

a

型号 238

带代码2U1 (散热器百叶片)

AD00.00-P-2000-06LWO

a

型号 257

带代码2U1 (散热器百叶片)

AD00.00-P-2000-06FR

n
符合 MBN 10 105, 10 143 标准的公制螺钉/螺栓和螺母

号码

名称

8.8

10.9

BA00.10-P-1002-04A

M6×1

Nm

9

13
