型号

213 带发动机264, 274, 642, 654

型号

238 带发动机264, 274.9, 642, 654

型号

257 带发动机264

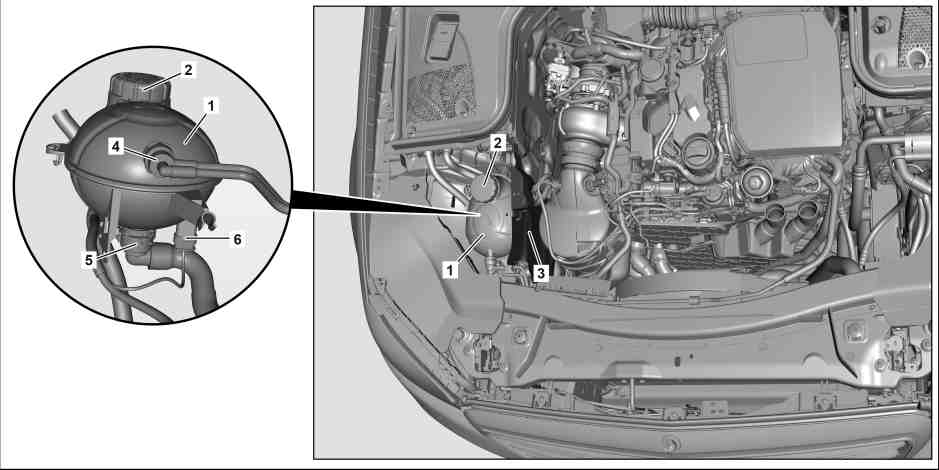

图示为发动机 654

1

冷却液膨胀箱

3

隔热板

5

冷却液软管

2

盖

4

通风管

6

电气连接器

a
警告
severity=W

接触热态冷却液喷雾有烫伤皮肤和眼睛的
风险
。吞入冷却液有中毒的
风险
。

不要在冷却液高于 90 °C 时打开冷却系统. 缓慢地打开盖子, 释放压力. 严禁将冷却液注入饮料瓶中.

穿戴防护手套, 防护服和防护眼镜.

AS20.00-Z-0001-01A

a
小心
severity=C

被尖锐的汽车部件刮擦有导致
受伤的
风险
.

对带毛刺和锋利边角的车辆部件进行操作或在其附近作业时, 一定要戴上防护手套.

去除维修板件的毛刺.

AS00.00-Z-0017-01A

专业提示
severity=N

关于冷却液的说明

AH20.00-N-2080-01A

e
d

拆卸/安装

1

拆下隔热板 (3).

发动机 654 属于型号213, 238

型号 213, 238 带发动机654.9

AR07.04-P-0025OLC

2

拆下盖 (2).

3

将冷却液从冷却液膨胀箱 (1) 中抽出.

l
手动泵

*210589007100

4

将通风管 (4) 从冷却液膨胀箱 (1) 上拆下, 然后用适合的密封塞密封开口.

AR20.20-P-7441-01RQ

l
记录旋塞

*129589009100

5

松开冷却液膨胀箱 (1).

6

将冷却液软管 (5) 从冷却液膨胀箱 (1) 上拆下, 然后用适合的保护盖密封开口.

AR20.20-P-7441-01RQ

l
保护盖套件

*001589009100

7

松开并断开电气连接器 (6).

8

拆下冷却液膨胀箱 (1).

9

检查冷却液膨胀箱 (1) 的橡胶导管是否损坏.

如果出现故障,

↓

更换橡胶导管.

10

按照拆卸的相反顺序进行安装

11

检查发动机冷却系统的密封性.

AR20.00-P-1011OLC
