发动机

264 属于型号213

发动机

264, 274.9, 642, 654 属于型号238

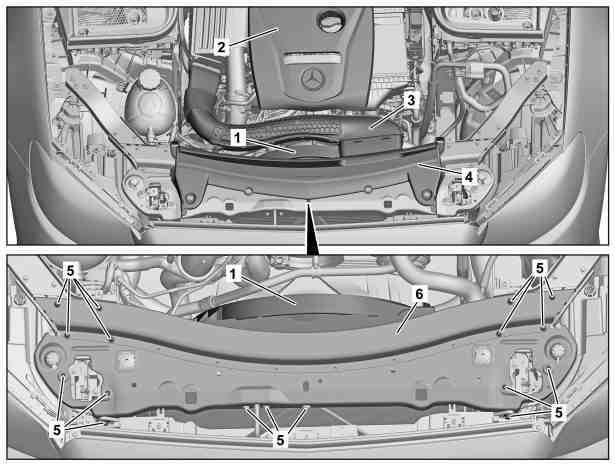

图示为装配发动机 274.9 的车型 238

1

风扇单元

2

上部发动机罩

3

发动机进气道

4

冷空气进气口

5

螺栓

6

横梁

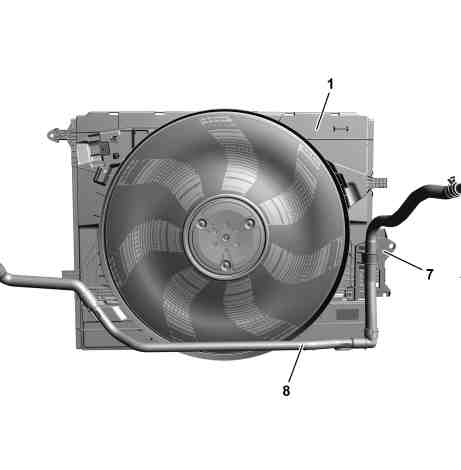

图示为车型 238, 装配发动机 264, 采用 48V 技术/代码 (B01)

1

风扇单元

7

支架

8

冷却液管路

a
警告
severity=W

由于风扇突然起动造成的伤害
风险

切勿进入风扇的转动区域或危险区域. 请穿上密闭且紧身的工作服.

AS20.40-Z-0001-01A

a
警告
severity=W

接触热态冷却液喷雾有烫伤皮肤和眼睛的
风险
。吞入冷却液有中毒的
风险
。

不要在冷却液高于 90 °C 时打开冷却系统. 缓慢地打开盖子, 释放压力. 严禁将冷却液注入饮料瓶中.

穿戴防护手套, 防护服和防护眼镜.

AS20.00-Z-0001-01A

a
警告
severity=W

受伤的
风险
处理炽热或发光的物体时,可能导致皮肤或眼睛的损伤。

如有必要, 穿戴防护手套, 防护服和防护眼镜.

AS00.00-Z-0002-01A

专业提示
severity=N

关于冷却液的说明

AH20.00-N-2080-01A

专业提示
severity=N

关于自锁螺母和螺栓的说明

AH00.00-N-0001-01A

专业提示
severity=N

关于防止静电放电对电子部件造成损坏的信息

AH54.00-P-0001-01A

关于冷却液液位的说明

AH20.00-P-1142-01CW

e
d

拆卸/安装

1

关闭点火开关并将遥控钥匙存放在发射范围以外 (至少 2 m).

2

拆下上部发动机盖 (2).

发动机 264 属于型号213

发动机 264, 642, 654 属于型号238

发动机 654 属于型号238

AR01.10-P-2405OLC

发动机 264 属于型号213, 238

AR01.10-P-2405MRH

3

拆下发动机进气道 (3).

4

将电气连接器从风扇单元 (1) 上松开并断开.

5

将通风管从冷空气进气口 (4) 上松开.

发动机 264 属于型号213, 238

6

拆下冷空气进气口(4).

7

拆下螺栓(5), 然后拆下横梁(6).

n
螺栓 - 连接门锁撞栓到横梁/前部模块托架

*BA62.30-P-1008-01H

n
M6×1

*BA00.10-P-1002-04A

n
M8×1

*BA00.10-P-1004-04A

8

将机油冷却器从风扇单元 (1) 上拆下并在保持管路连接的情况下放到一旁.

发动机 274.9, 642 属于型号238 带变速箱725.0

AR27.55-P-1000OLD

9

将支架 (7) 从风扇单元 (1) 上拆下.

发动机 264 属于型号213, 238

带代码B01 (48 V 技术)

10

拆下中央和前部发动机舱底部饰板.

发动机 274.9, 642, 654 属于型号238

AR61.20-P-1105LWE

i
安装:
只有在泄漏测试完成后, 才可安装中央和前部发动机舱底部饰板.

11

松开风扇单元 (1) 上的下部冷空气导管

发动机 274.9, 642, 654 属于型号238

12

将冷却液管路 (8) 从风扇单元 (1) 上松开.

发动机 264 属于型号213, 238

带代码B01 (48 V 技术)

13

将上部冷空气导管从风扇单元 (1) 上松开.

14

缓慢打开膨胀容器上的盖, 然后释放发动机冷却系统中的压力

15

拆下冷却器通风管, 使用合适的容器收集溢出的冷却液, 然后用合适的密封塞密封开口

AR20.20-P-7441-01RQ

l
记录旋塞

*129589009100

16

将风扇单元 (1) 从冷却器支架上松开并向上拆下.

17

按照拆卸的相反顺序进行安装.

18

检查冷却液液位并校正.

j
冷却液混合比

*BF20.00-P-1001-04A

19

校准智能领航限距功能 (DISTRONIC) 控制单元.

发动机 264, 274.9, 642, 654 属于型号238

带代码239 (主动式车距辅助系统 DISTRONIC)

a

AD00.00-P-2000-06LWO

20

检查发动机冷却系统的密封性.

AR20.00-P-1011OLC

21

安装中央和前部发动机舱底部饰板.

发动机 274.9, 642, 654 属于型号238

AR61.20-P-1105LWE

n
符合 MBN 10 105, 10 143 标准的公制螺钉/螺栓和螺母

号码

名称

8.8

10.9

BA00.10-P-1002-04A

M6×1

Nm

9

13

n
符合 MBN 10 105, 10 143 标准的公制螺钉/螺栓和螺母

号码

名称

8.8

10.9

BA00.10-P-1004-04A

M8×1

Nm

23

33

n
横梁和前部加强件

号码

名称

型号 213

型号 238

BA62.30-P-1008-01H

螺栓 - 连接门锁撞栓到横梁/前部模块托架

Nm

10

10

j
冷却液混合比

号码

名称

发动机 所有 (Smart, 小轿车, 越野车)

BF20.00-P-1001-04A

冷却液混合比

防冻剂/水

-37 °C 以上

%

50/50

-38 °C 以下

%

55/45

概览和规格表

BB00.40-P-0310-01A

规格参考表

BB00.40-P-0310ZZ
