发动机

264 属于型号213, 238, 257

发动机

274.9 属于型号238

图示为未装配全时四轮驱动 (4MATIC)/代码 (M005) 的情况

1

发动机支座

1a

螺栓

1d

螺栓

2

发动机支架

4

变速箱

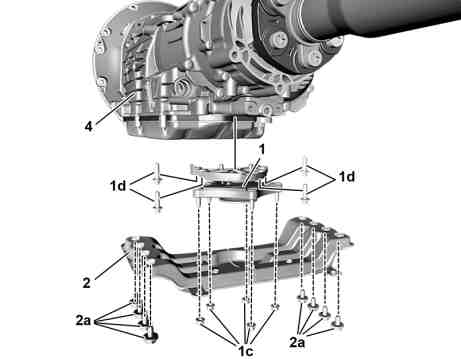

图示为装配全时四轮驱动 (4MATIC)/代码 (M005) 的情况

1

发动机支座

1d

螺栓

2

发动机支架

4

变速箱

a
风险
severity=D

有汽车打滑或从举升台上掉落而造成人员
死亡的
风险
。

将汽车在车辆举升机的支柱之间调准位置, 并在汽车制造商规定的车辆举升机支撑点上放置四个支承板.

AS00.00-Z-0010-01A

a
警告
severity=W

受伤的
风险
处理炽热或发光的物体时,可能导致皮肤或眼睛的损伤。

如有必要, 穿戴防护手套, 防护服和防护眼镜.

AS00.00-Z-0002-01A

专业提示
severity=N

关于自攻螺钉连接方法的说明

AH00.00-P-0007-01SF

专业提示
severity=N

关于自锁螺母和螺栓的说明

AH00.00-N-0001-01A

e
d

拆卸/安装

1

拆下发动机舱底部饰板的中部和后部.

车型 257

AR61.20-P-1105FR

车型 213, 238

AR61.20-P-1105LWE

2

支撑变速箱 (4).

A

000 588 11 62 00 主总成支架

WS01.00-P-0092B

A

000 588 10 62 00 支撑板

WS26.00-P-3309B

3.1

拆下螺栓 (1a).

车型 213, 238, 257, 全时四轮驱动 (4MATIC)/代码 (M005) 除外

n
车型 213, 257, 全时四轮驱动 (4MATIC)/代码 (M005) 除外连接发动机后支座到发动机支架

*BA22.10-P-1004-03N

n
车型 238, 全时四轮驱动 (4MATIC)/代码 (M005) 除外连接发动机后支座到发动机支架

*BA22.10-P-1004-03O

3.2

拆下发动机支架 (2).

车型 213, 238, 257, 装配全时四轮驱动 (4MATIC)/代码 (M005)

AR22.10-P-4360MRD

4

稍稍抬起变速箱 (4).

车型 213, 238, 257, 全时四轮驱动 (4MATIC)/代码 (M005) 除外

5

拆下螺栓 (1d), 然后拆下发动机支座 (1).

n
车型 213, 257螺栓 - 连接发动机后支座到支架/变速箱

*BA22.10-P-1003-03N

n
车型 238, 全时四轮驱动 (4MATIC)/代码 (M005) 除外螺栓 - 连接发动机后支座到支架/变速箱

*BA22.10-P-1003-03O

n
车型 238, 装配全时四轮驱动 (4MATIC)/代码 (M005)螺栓 - 连接发动机后支座到支架/变速箱

*BA22.10-P-1003-03O

6

按照拆卸的相反顺序进行安装.

n
发动机支座, 发动机支架 (发动机侧)

号码

名称

型号 213 带发动机256, 264, 274, 276, 642, 654, 656

型号 257

BA22.10-P-1003-03N

螺栓 - 连接发动机后支座到支架/变速箱

M8

Nm

30

30

M10

Nm

50

50

n
发动机支座, 发动机支架 (发动机侧)

号码

名称

型号 238

除了代码M005 (4MATIC)

型号 238

带代码M005 (4MATIC)

BA22.10-P-1003-03O

螺栓 - 连接发动机后支座到支架/变速箱

Nm

50

30

n
发动机支座, 发动机支架 (发动机侧)

号码

名称

型号 213 带发动机256, 264, 274, 276, 642, 654, 656

型号 257

BA22.10-P-1004-03N

连接发动机后支座到发动机支架

M6

Nm

18

18

M8

Nm

30

30

n
发动机支座, 发动机支架 (发动机侧)

号码

名称

型号 238

除了代码M005 (4MATIC)

BA22.10-P-1004-03O

连接发动机后支座到发动机支架

Nm

30
