发动机

264 属于型号213, 238, 257

2

发动机支座

4

发动机支架

5

螺栓

专业提示
severity=N

关于根据转动角控制的拧紧过程建立的螺栓连接的说明

AH00.00-P-0020-01A

e
d

拆卸/安装

1

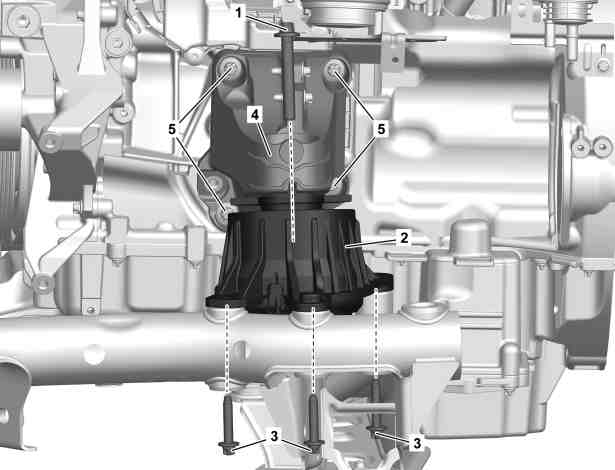

拆下左前发动机支座 (2).

发动机 264 属于型号213, 238, 257

带代码M005 (4MATIC)

AR22.10-P-4330MRI

发动机 264 属于型号213, 238, 257

除了代码M005 (4MATIC)

AR22.10-P-4330MRH

2

拆下皮带驱动式起动机发电机 (M1/10).

发动机 264 属于型号213, 238, 257

带代码B01 (48 V 技术)

AR15.40-P-5060MRH

3

拆下制冷剂压缩机, 在保持管路连接的情况下将其放到一旁并固定好, 以防滑落.

AR83.55-P-5310MRH

4

将起动机发电机冷却液泵 (M43/4) 连同支架一起从发动机支架 (4) 上拆下, 然后在保持线路连接的情况下放到一旁.

发动机 264 属于型号213, 238, 257

带代码B01 (48 V 技术)

AR20.10-P-1282MRH

5

拆下螺栓 (5), 然后拆下发动机支架 (4).

n
螺母/螺栓 - 连接发动机支架到曲轴箱

*BA22.10-P-1001-02D

6

按照拆卸的相反顺序进行安装.

n
发动机支架 (发动机侧)

号码

名称

发动机 264

BA22.10-P-1001-02D

螺母/螺栓 - 连接发动机支架到曲轴箱

第 1 级

Nm

20

第 2 级

∡°

90
