发动机

264 属于型号213, 238, 257

带代码M005 (4MATIC)

更改提示

22.02.2019

螺栓 - 连接隔热板到发动机支架

BA22.10-P-1002-02D

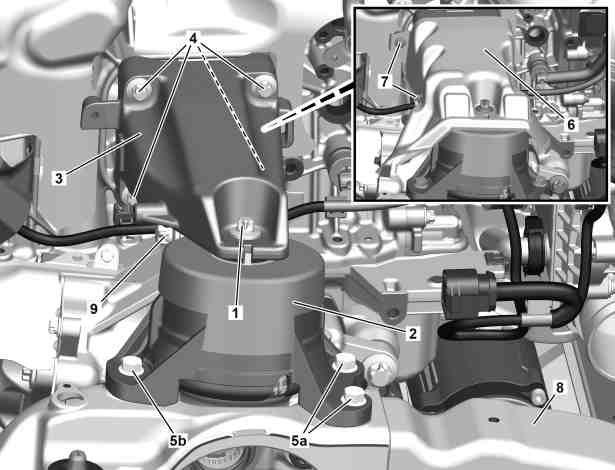

图示为右前发动机支座

1

螺栓

2

发动机前支座

5a

螺栓

5b

螺栓

6

隔热板

7

螺栓

a
小心
severity=C

被尖锐的汽车部件刮擦有导致
受伤的
风险
.

对带毛刺和锋利边角的车辆部件进行操作或在其附近作业时, 一定要戴上防护手套.

去除维修板件的毛刺.

AS00.00-Z-0017-01A

a
警告
severity=W

受伤的
风险
。 搬运部件时会被夹住、挤压,严重时还会造成手脚骨折。

搬运部件时, 肢体不得进入机械部件的工作范围.

AS00.00-Z-0009-01A

a
警告
severity=W

受伤的
风险
处理炽热或发光的物体时,可能导致皮肤或眼睛的损伤。

如有必要, 穿戴防护手套, 防护服和防护眼镜.

AS00.00-Z-0002-01A

关于在使用具有不同螺距长度的定位或套入工具时计算拧紧扭矩的说明

AH00.00-P-0015-01CW

e
d

拆卸/安装

1

通过驾驶室管理及数据系统 (COMAND) 操控单元停用记忆组件.

发动机 264 属于型号213, 238, 257

带代码275 (记忆套件)

带代码M005 (4MATIC)

2

将前轮移至正前位置, 然后用固定装置将方向盘固定入位.

p

转向联轴节断开后, 切勿转动方向盘.

否则会损坏盘簧式电缆触点.

l
保持架

*129589012100

3

拆下上部发动机盖.

AR01.10-P-2405MRH

4

松开电控多端顺序燃料喷注/点火系统 (ME-SFI) [ME] 控制单元 (N3/10), 并在保持管路连接的情况下将其放到一旁.

AR07.08-P-1000MRH

5

拆下前轴驱动轴.

拆卸/安装前轴驱动轴

发动机 264 属于型号257 带变速箱725.0

带代码M005 (4MATIC)

AR33.30-P-0620MRH

发动机 264 属于型号213, 238 带变速箱725.0

带代码M005 (4MATIC)

AR33.30-P-0620LW

6

拆下涡轮增压器.

AR09.40-P-6036MRH

7

拆下催化转换器.

AR49.20-P-0100MRH

8

松开螺栓 (7).

n
螺栓 - 连接隔热板到发动机支架

*BA22.10-P-1002-02D

9

将螺栓 (1) 从左侧和右侧发动机前支座 (2) 上拆下.

n
发动机 264 属于型号238

带代码M005 (4MATIC)螺栓 - 连接发动机前支座到发动机支架

*BA22.10-P-1001-03O

n
发动机 264 属于型号213, 257

带代码M005 (4MATIC)螺栓 - 连接发动机前支座到发动机支架

*BA22.10-P-1001-03N

10

拆下隔热板 (6).

11

将连接至加热器冷却器的冷却液软管从前围板上拆下.

AR20.20-P-7441-01RQ

12

安装发动机吊装设备并升起发动机.

AR01.10-P-2400-17MRD

p

不要让电线和软管承受张力.

否则会发生损坏.

n
螺栓 - 连接低温回路膨胀容器到横梁

*BA20.20-P-1002-02B

l
调节板

*240589003200

l
适配器套件

*240589013100

l
发动机举升装置

*240589006100

l
发动机吊车

*205589006100

13

将螺钉/螺栓 (5a) 从左侧和右侧发动机前支座 (2) 上拆下

n
发动机 264 属于型号213, 257

带代码M005 (4MATIC)螺栓 - 连接发动机前支座到前轴托架

*BA22.10-P-1002-03N

n
发动机 264 属于型号238

带代码M005 (4MATIC)螺栓 - 连接发动机前支座到前轴托架

*BA22.10-P-1002-03O

l
发动机支座扳手套件

*001589011600

14

将转向联接器从转向轴上拆下.

发动机 264 属于型号257

带代码M005 (4MATIC)

AR46.10-P-8000FR

发动机 264 属于型号213

带代码M005 (4MATIC)

AR46.10-P-8000LW

发动机 264 属于型号238

带代码M005 (4MATIC)

AR46.10-P-8000LWO

15

将螺钉/螺栓 (5) 从左侧和右侧发动机前支座 (2) 上拆下, 然后向下拆下两个发动机前支座 (2)

i
务必成对更换发动机前支座 (2).

i
弃置发动机支座 (2) 时, 应遵照环境保护法规. 将发动机前支座 (2) 弃置在混合废料堆中.

n
发动机 264 属于型号238

带代码M005 (4MATIC)螺栓 - 连接发动机前支座到前轴托架

*BA22.10-P-1002-03O

n
发动机 264 属于型号213, 257

带代码M005 (4MATIC)螺栓 - 连接发动机前支座到前轴托架

*BA22.10-P-1002-03N

l
发动机支座扳手套件

*001589011600

16

按照拆卸的相反顺序进行安装.

n
发动机散热器, 冷却液软管和管路

号码

名称

发动机 264

BA20.20-P-1002-02B

螺栓 - 连接低温回路膨胀容器到横梁

Nm

8

n
发动机支座, 发动机支架 (发动机侧)

号码

名称

型号 213 带发动机256, 264, 274, 276, 642, 654, 656

型号 257

BA22.10-P-1001-03N

螺栓 - 连接发动机前支座到发动机支架

M10

第 1 级

Nm

50

50

第 2 级

∡°

-

-

n
发动机支座, 发动机支架 (发动机侧)

号码

名称

型号 238

带代码M005 (4MATIC)

BA22.10-P-1001-03O

螺栓 - 连接发动机前支座到发动机支架

Nm

50

n
发动机支架 (发动机侧)

号码

名称

发动机 264

BA22.10-P-1002-02D

螺栓 - 连接隔热板到发动机支架

Nm

12

n
发动机支座, 发动机支架 (发动机侧)

号码

名称

型号 213 带发动机256, 264, 274, 276, 642, 654, 656

型号 257

BA22.10-P-1002-03N

螺栓 - 连接发动机前支座到前轴托架

M8

Nm

30

30

n
发动机支座, 发动机支架 (发动机侧)

号码

名称

型号 238

带代码M005 (4MATIC)

BA22.10-P-1002-03O

螺栓 - 连接发动机前支座到前轴托架

Nm

30
