AR22.10-P-4360MRD
拆卸/安装发动机后支架
03.12.2018
发动机
264 属于型号213, 238, 257

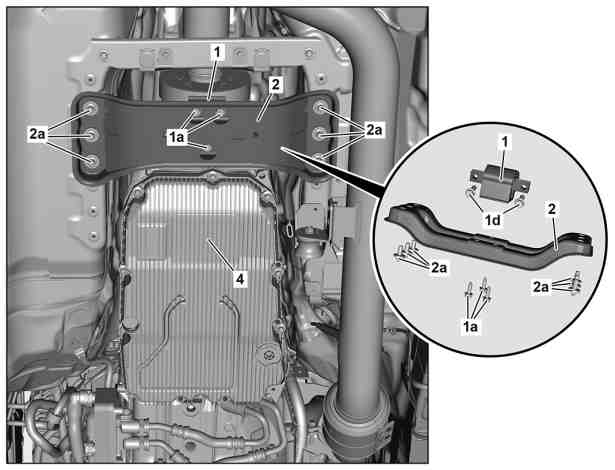

图示为未装配全时四轮驱动 (4MATIC)/代码 (M005) 的情况
P22.10-2507-06

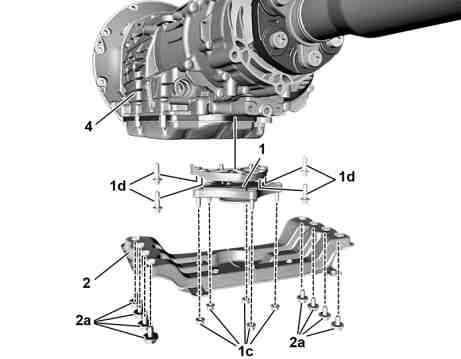

图示为装配全时四轮驱动 (4MATIC)/代码 (M005) 的情况
P22.10-2473-11
a
风险
severity=D
有汽车打滑或从举升台上掉落而造成人员
死亡的
风险
。
将汽车在车辆举升机的支柱之间调准位置, 并在汽车制造商规定的车辆举升机支撑点上放置四个支承板.
AS00.00-Z-0010-01A
a
警告
severity=W
受伤的
风险
处理炽热或发光的物体时,可能导致皮肤或眼睛的损伤。
如有必要, 穿戴防护手套, 防护服和防护眼镜.
AS00.00-Z-0002-01A
专业提示
severity=N
关于自锁螺母和螺栓的说明
AH00.00-N-0001-01A
专业提示
severity=N
关于自攻螺钉连接方法的说明
AH00.00-P-0007-01SF
1
拆下发动机舱底部饰板的中部和后部.
车型 257
AR61.20-P-1105FR
车型 213, 238
AR61.20-P-1105LWE
A
000 588 11 62 00 主总成支架
WS01.00-P-0092B
A
000 588 10 62 00 支撑板
WS26.00-P-3309B
3.1
拆下螺栓 (1a).
车型 213, 238, 257, 全时四轮驱动 (4MATIC)/代码 (M005) 除外
n
发动机 264 属于型号213, 257
除了代码M005 (4MATIC)连接发动机后支座到发动机支架
*BA22.10-P-1004-03N
n
发动机 264 属于型号238
除了代码M005 (4MATIC)
发动机 274.9 属于型号238
除了代码M005 (4MATIC)连接发动机后支座到发动机支架
*BA22.10-P-1004-03O
3.2
松开螺母 (1c).
车型 213, 238, 257, 装配全时四轮驱动 (4MATIC)/代码 (M005)
n
发动机 264 属于型号213, 257
带代码M005 (4MATIC)连接发动机后支座到发动机支架
*BA22.10-P-1004-03N
n
发动机 264 属于型号238
带代码M005 (4MATIC)
发动机 274.9 属于型号238
带代码M005 (4MATIC)连接发动机后支座到发动机支架
*BA22.10-P-1004-03O
4
拆下螺栓 (2a), 然后拆下发动机支架 (2).
p
切勿使用冲击扳手/螺丝刀或压缩空气工具松开或拧入螺钉/螺栓 (2a).
否则会损坏螺纹.
n
车型 213, 257螺栓 - 连接发动机后支架到车身
*BA22.10-P-1005-03N
n
车型 238, 全时四轮驱动 (4MATIC)/代码 (M005) 除外螺栓 - 连接发动机后支架到车身
*BA22.10-P-1005-03O
n
车型 238, 装配全时四轮驱动 (4MATIC)/代码 (M005)螺栓 - 连接发动机后支架到车身
*BA22.10-P-1005-03O
号码
名称
型号 213 带发动机256, 264, 274, 276, 642, 654, 656
型号 257
BA22.10-P-1004-03N
连接发动机后支座到发动机支架
M6
Nm
18
18
号码
名称
型号 238
除了代码M005 (4MATIC)
型号 238
带代码M005 (4MATIC)
BA22.10-P-1004-03O
连接发动机后支座到发动机支架
Nm
30
30
号码
名称
型号 213 带发动机256, 264, 274, 276, 642, 654, 656
型号 257
BA22.10-P-1005-03N
螺栓 - 连接发动机后支架到车身
M10
第 1 级
Nm
30
30
号码
名称
型号 238
除了代码M005 (4MATIC)
型号 238
带代码M005 (4MATIC)
BA22.10-P-1005-03O
螺栓 - 连接发动机后支架到车身
第 1 级
Nm
30
30
