变速箱

725.0

检修工具

号码

名称

订单号

BR00.45-Z-1084-06A

梅赛德斯-奔驰 Plastilube 制动膏 (褐色)

A 002 989 37 51

Pos. 1

位置 1

Pos. 2

位置 2

1

连接车辆诊断系统并起动测试常规程序.

i
在 XENTRY 中选择带超声波装置的机油液位测量菜单项.

i
在整个测试过程中, 不得释放驻车制动器, 不得产生该工作步骤中不需要的其他干扰因素. 所有这些因素都会造成测量中断, 必须重新开始.

2

在传感器 (2) 的传感器表面涂抹耦合剂.

3

将油位传感器的传感器 (2) 安装到油底壳 (3) 的孔中.

4

完成通风程序后读取油位传感器上的变速箱油液位.

5

将快速锁 (1) 和挡油环
l
一起拆下.

6

将套筒扳手
l
插入油底壳 (3) 中并将套筒扳手
l
转到位置 2 (Pos. 2) 处.

如果变速箱油液位过高.

i
排放变速箱油直至油位传感器上显示设定值.

7

将套筒扳手
l
插入油底壳 (3) 中并将套筒扳手
l
转到位置 1 (Pos. 1), 然后分开套筒扳手
l
.

如果变速箱油液位过低.

8.1

如果变速箱油液位过低.

变速箱 725.0 （725.007/017/033/047除外）

用适配器
l
将分油器安装到油底壳上并注入变速箱油.

p
分油器加注压力不得超过 2 bar.

否则可能导致变速箱处出现损坏和泄漏.

i
每偏离规定机油液位 1 mm 需注入 50 ml 的变速箱油.

额外注入 250 ml 的变速箱油.

8.2

如果变速箱油液位过低.

变速箱 725.007/017/033/047

用适配器
l
将分油器安装到油底壳上并注入变速箱油.

p
分油器加注压力不得超过 2 bar.

否则可能导致变速箱处出现损坏和泄漏.

i
每偏离规定机油液位 1 mm 需注入 50 ml 的变速箱油.

额外注入 250 ml 的变速箱油.

9

将分油器从油底壳 (3) 和适配器
l
上拆下.

如果变速箱油液位过低.

如果变速箱油液位过高

↓

继续操作步骤 6.

10

将套筒扳手
l
转到位置 1 (Pos. 1) 并从油底壳 (3) 上拆下.

11

将快速锁 (1) 拧入油底壳 (3) 中.

12

将诊断装置从车辆上断开.

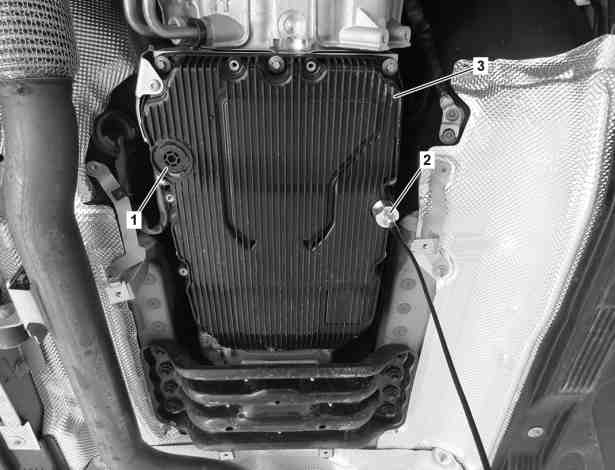

1

快速锁

2

传感器

3

油底壳
