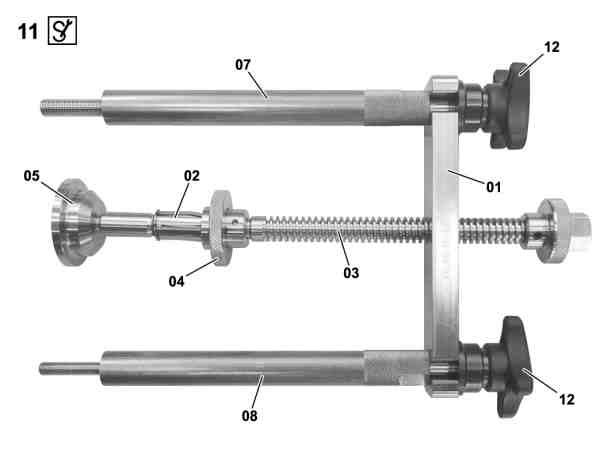

变速箱

725.0/1

01

电桥

02

夹钳

04

弹簧销

05

止推件

07

立柱 M8

08

立柱 M6

03

芯轴

11

拆卸/安装工具

12

滚花螺帽

图示为变速箱 725.1

1

如图所示, 安装拆卸和安装工具
l
(11) 中的立柱 M8 (07) 和立柱 M6 (08).

2

变速箱 725.1

使用螺母 (14) 将立柱 M8(07) 固定到适配器壳 (15) 上.

3

将止推件 (05) 插入夹钳 (02) 中, 然后用钢板弹簧销 (04) 固定.

4

放置电桥 (01), 然后用滚花螺帽 (12) 固定.

5

通过在芯轴 (03) 处转动将止推件 (05) 放到油泵 (10) 上.

p
确保止推件 (05) 正确落座.

否则会损坏油泵 (10).

6

通过在芯轴 (03) 处转动将油泵 (10) 向下压到极限位置.

7

拆下固定环 (13).

8

松开钢板弹簧销 (04), 然后将止推件 (05) 从夹钳 (02) 上拆下.

9

将夹钳 (02) 放到油泵 (10) 驱动装置上, 然后用钢板弹簧销 (04) 固定.

10.1

变速箱 725.0

通过在芯轴 (03) 处转动将油泵 (10) 从变矩器壳体 (1) 中拉出.

10.2

变速箱 725.1

通过在芯轴 (03) 处转动将油泵 (10) 从适配器壳 (15) 中拉出.

11

将电桥 (01) 连同油泵 (10) 一起拆下.

12

松开夹紧轴套 (04), 然后将油泵 (10) 从压缩弹簧中拉出.

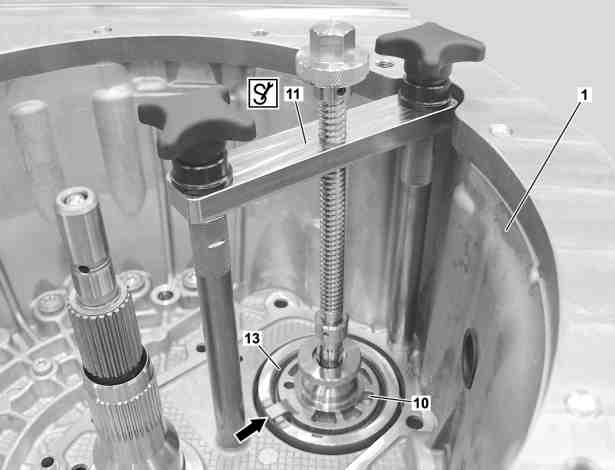

图示为变速箱 725.0

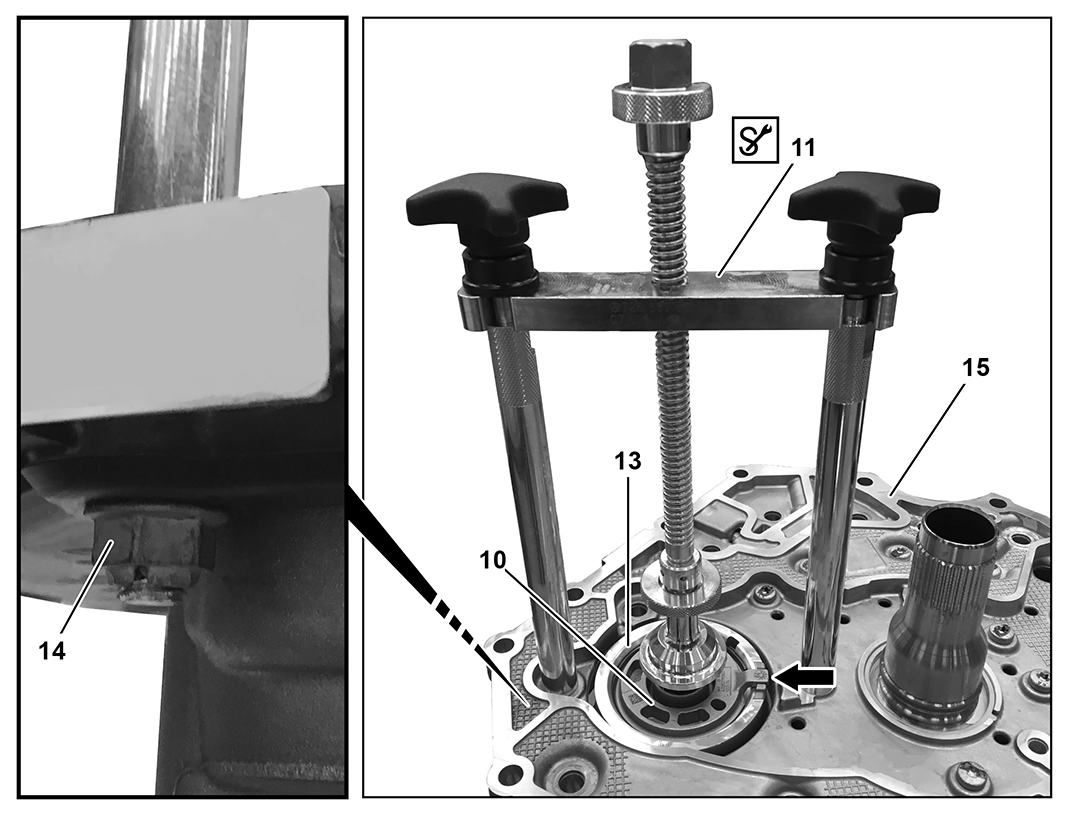

图示为变速箱 725.1

13

插入油泵 (10).

i
在油泵 (10) 的 O 形环上涂抹机油.

i
变速箱 725.0

装配时, 油泵 (10) 和变矩器壳体 (1) 上的标记 (箭头) 必须互相指向对方.

i
变速箱 725.1

装配时, 油泵 (10) 和适配器壳 (15) 上的标记 (箭头所示) 必须互相指向对方.

14

将止推件 (05) 插入夹钳 (02) 中, 然后用钢板弹簧销 (04) 固定.

15

放置电桥 (01), 然后用滚花螺帽 (12) 固定.

16

通过在芯轴 (03) 处转动将止推件 (05) 放到油泵 (10) 上.

p
确保止推件 (05) 正确落座.

否则会损坏油泵 (10).

17

通过在芯轴 (03) 处转动将油泵 (10) 向下压到极限位置.

18

安装固定环 (13).

19

通过在芯轴 (03) 处转动将止推件 (05) 从油泵 (10) 上拆下.

20

变速箱 725.1

将螺母 (14) 从立柱 M8 (07) 上拆下.

21

l
拆下拆卸和安装工具 (11).

图示为变速箱 725.0
