变速箱

725.0 属于型号213 带发动机274

除了代码M005 (带 4-MATIC/全轮驱动的车辆)

变速箱

725.0 属于型号213 带发动机642

除了代码M005 (带 4-MATIC/全轮驱动的车辆)

变速箱

725.0 属于型号213 带发动机654

除了代码M005 (带 4-MATIC/全轮驱动的车辆)

变速箱

725.0 属于型号213, 238, 257 带发动机264

除了代码M005 (带 4-MATIC/全轮驱动的车辆)

变速箱

725.0 属于型号238 带发动机274

除了代码M005 (带 4-MATIC/全轮驱动的车辆)

变速箱

725.0 属于型号238 带发动机276.8

除了代码M005 (带 4-MATIC/全轮驱动的车辆)

变速箱

725.0 属于型号238 带发动机654

除了代码M005 (带 4-MATIC/全轮驱动的车辆)

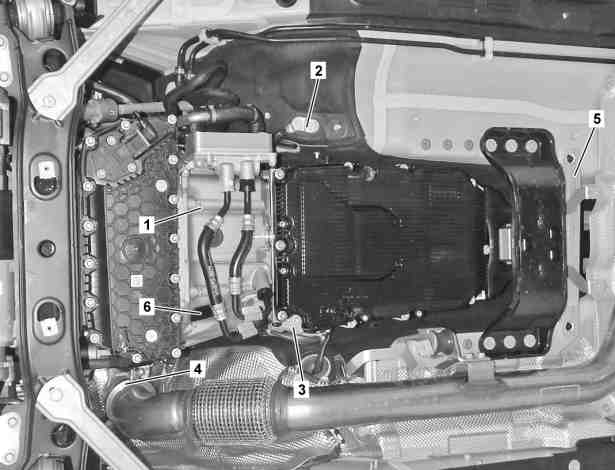

图示为变速箱 725.0, 装配发动机 654

1

变速箱

2

接地电缆

3

隔热板

6

护盖

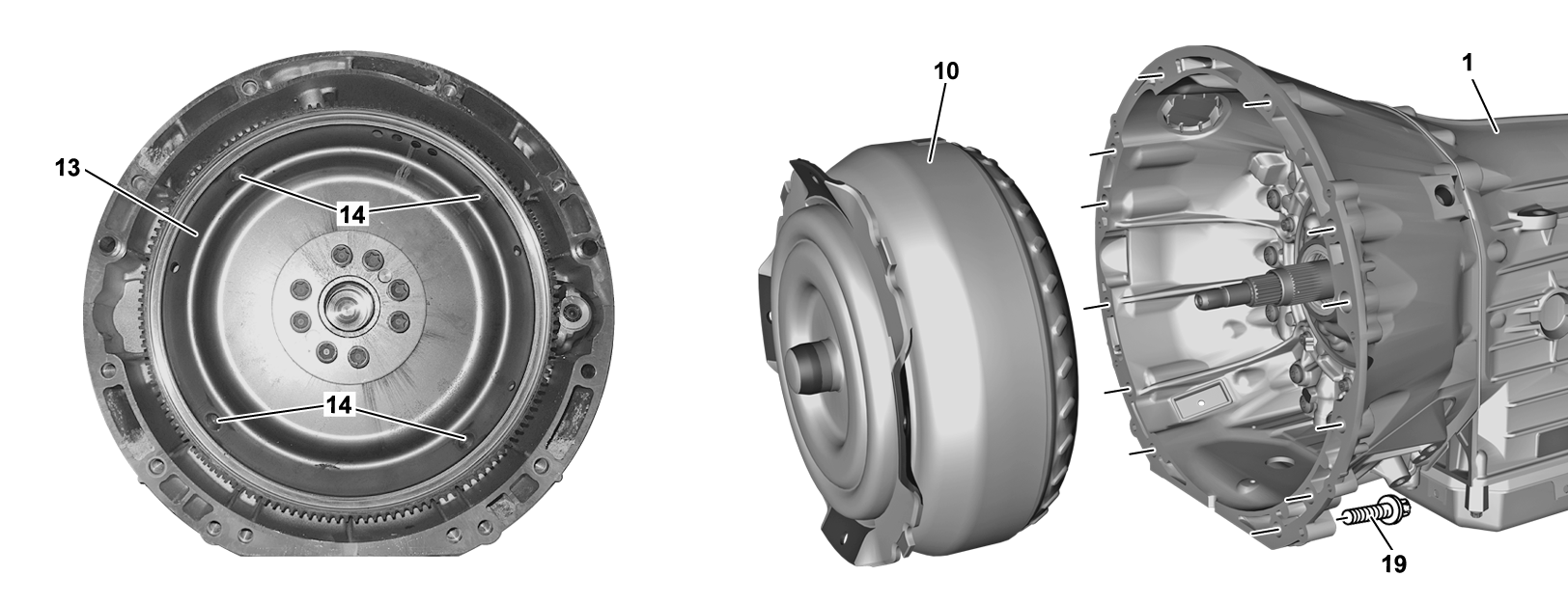

1

变速箱

13

驱动盘

19

螺栓

10

变矩器

14

螺纹接头

a
风险
severity=D

有汽车打滑或从举升台上掉落而造成人员
死亡的
风险
。

将汽车在车辆举升机的支柱之间调准位置, 并在汽车制造商规定的车辆举升机支撑点上放置四个支承板.

AS00.00-Z-0010-01A

a
小心
severity=C

处理变速箱油时有对皮肤和眼睛的伤害
风险
。吞咽变速箱油有健康危险

穿戴防护手套, 防护服和防护眼镜.

不要将变速箱油注入饮料瓶中.

AS00.40-Z-0001-01A

a
小心
severity=C

被尖锐的汽车部件刮擦有导致
受伤的
风险
.

对带毛刺和锋利边角的车辆部件进行操作或在其附近作业时, 一定要戴上防护手套.

去除维修板件的毛刺.

AS00.00-Z-0017-01A

a
警告
severity=W

受伤的
风险
。 搬运部件时会被夹住、挤压,严重时还会造成手脚骨折。

搬运部件时, 肢体不得进入机械部件的工作范围.

AS00.00-Z-0009-01A

a
警告
severity=W

受伤的
风险
处理炽热或发光的物体时,可能导致皮肤或眼睛的损伤。

如有必要, 穿戴防护手套, 防护服和防护眼镜.

AS00.00-Z-0002-01A

专业提示
severity=N

关于根据转动角控制的拧紧过程建立的螺栓连接的说明

AH00.00-P-0020-01A

专业提示
severity=N

关于防止静电放电对电子部件造成损坏的信息

AH54.00-P-0001-01A

专业提示
severity=N

关于自锁螺母和螺栓的说明

AH00.00-N-0001-01A

关于自动变速箱的说明

AH27.19-P-0001-01NKB

e

拆卸

1

固定车辆, 以防止其自行移动.

2

将车辆固定到车辆举升机上.

AR00.60-P-1006A

3

将变速箱 (1) 换入空档位置.

4

从蓄电池上断开接地线.

变速箱 725.0 属于型号213 带发动机264

除了代码M005 (带 4-MATIC/全轮驱动的车辆)

变速箱 725.0 属于型号213 带发动机274

除了代码M005 (带 4-MATIC/全轮驱动的车辆)

变速箱 725.0 属于型号213 带发动机642

除了代码M005 (带 4-MATIC/全轮驱动的车辆)

变速箱 725.0 属于型号213 带发动机654

除了代码M005 (带 4-MATIC/全轮驱动的车辆)

AR54.10-P-0003LW

变速箱 725.0 属于型号238 带发动机264

除了代码M005 (带 4-MATIC/全轮驱动的车辆)

变速箱 725.0 属于型号238 带发动机274

除了代码M005 (带 4-MATIC/全轮驱动的车辆)

变速箱 725.0 属于型号238 带发动机276.8

除了代码M005 (带 4-MATIC/全轮驱动的车辆)

变速箱 725.0 属于型号238 带发动机654

除了代码M005 (带 4-MATIC/全轮驱动的车辆)

AR54.10-P-0003LWO

变速箱 725.0 属于型号257 带发动机264

除了代码M005 (带 4-MATIC/全轮驱动的车辆)

AR54.10-P-0003FR

5

拆下右侧增压空气管.

变速箱 725.0 属于型号213, 238, 257 带发动机264

除了代码M005 (带 4-MATIC/全轮驱动的车辆)

AR09.41-P-6817MRH

6.1

拆下增压空气冷却器, 然后在保持冷却液管路连接的情况下放到一旁.

变速箱 725.0 属于型号213 带发动机642

除了代码M005 (带 4-MATIC/全轮驱动的车辆)

变速箱 725.0 属于型号213, 238, 257 带发动机264

除了代码M005 (带 4-MATIC/全轮驱动的车辆)

变速箱 725.0 属于型号238 带发动机276.8

除了代码M005 (带 4-MATIC/全轮驱动的车辆)

变速箱 725.0 属于型号213 带发动机642

除了代码M005 (带 4-MATIC/全轮驱动的车辆)

AR09.41-P-6817OGW

变速箱 725.0 属于型号238 带发动机276.8

除了代码M005 (带 4-MATIC/全轮驱动的车辆)

AR09.41-P-6817MND

变速箱 725.0 属于型号213, 238, 257 带发动机264

除了代码M005 (带 4-MATIC/全轮驱动的车辆)

AR09.41-P-6817MRH

6.2

拆下 V 型皮带前方的防撞板.

变速箱 725.0 属于型号213 带发动机654

除了代码M005 (带 4-MATIC/全轮驱动的车辆)

变速箱 725.0 属于型号238 带发动机654

除了代码M005 (带 4-MATIC/全轮驱动的车辆)

AR13.22-P-1202OLC

7

拆下发动机舱底部饰板.

变速箱 725.0 属于型号213, 238 带发动机264

除了代码M005 (带 4-MATIC/全轮驱动的车辆)

AR61.20-P-1105LWE

变速箱 725.0 属于型号257 带发动机264

除了代码M005 (带 4-MATIC/全轮驱动的车辆)

AR61.20-P-1105FR

8

从后侧将排气系统从凸缘连接上拆下.

变速箱 725.0 属于型号213 带发动机274.9

除了代码M005 (带 4-MATIC/全轮驱动的车辆)

AR49.10-P-7142MRD

变速箱 725.0 属于型号213 带发动机642

除了代码M005 (带 4-MATIC/全轮驱动的车辆)

AR49.10-P-7142OGW

变速箱 725.0 属于型号213 带发动机654

除了代码M005 (带 4-MATIC/全轮驱动的车辆)

变速箱 725.0 属于型号238 带发动机654

除了代码M005 (带 4-MATIC/全轮驱动的车辆)

AR49.10-P-7142OLC

变速箱 725.0 属于型号238 带发动机274.9

除了代码M005 (带 4-MATIC/全轮驱动的车辆)

AR49.10-P-7142MRC

变速箱 725.0 属于型号238 带发动机276.8

除了代码598 (带传感器的汽油微粒滤清器 (OPF))

除了代码M005 (带 4-MATIC/全轮驱动的车辆)

AR49.10-P-7142MND

变速箱 725.0 属于型号213, 238, 257 带发动机264

除了代码M005 (带 4-MATIC/全轮驱动的车辆)

AR49.10-P-7142MRH

变速箱 725.0 属于型号238 带发动机276.8

带代码598 (带传感器的汽油微粒滤清器 (OPF))

除了代码M005 (带 4-MATIC/全轮驱动的车辆)

AR49.10-P-7142MNF

9

将固定柴油微粒滤清器的支架从油底壳顶部上拆下.

变速箱 725.0 属于型号213 带发动机642

除了代码M005 (带 4-MATIC/全轮驱动的车辆)

10

将接地线 (2) 从变速箱 (1) 上拆下.

11

将隔热板 (3) 从变速箱 (1) 上拆下.

AR27.40-P-0700-01LF

12

将电气连接器从变速箱 (1) 上松开并断开.

13

将电线束从变速箱 (1) 上拆下.

14

拆下油管.

AR27.55-P-0600OLC

15

将变速箱油冷却器从变速箱 (1) 上拆下.

变速箱 725.0 属于型号213 带发动机654

除了代码M005 (带 4-MATIC/全轮驱动的车辆)

变速箱 725.0 属于型号213, 238, 257 带发动机264

除了代码M005 (带 4-MATIC/全轮驱动的车辆)

变速箱 725.0 属于型号238 带发动机654

除了代码M005 (带 4-MATIC/全轮驱动的车辆)

AR27.55-P-1000OLC

16

拆下护盖 (6).

17

将变矩器 (10) 从驱动盘 (13) 上拆下.

AR27.20-P-0001-01EWM

p

切勿使用冲击扳手或压缩空气工具拆下螺栓.

否则, 驱动盘 (13) 的螺纹接头 (14) 可能会损坏.

l
außer Motor 264

套筒扳手头

*001589650900

l
长楔子

*115589035900

18

将接地线的支架从变速箱 (1) 上拆下.

变速箱 725.0 属于型号213, 238, 257 带发动机264

除了代码M005 (带 4-MATIC/全轮驱动的车辆)

19

将起动机线束从变速箱 (1) 上松开.

变速箱 725.0 属于型号213 带发动机274

除了代码M005 (带 4-MATIC/全轮驱动的车辆)

变速箱 725.0 属于型号213 带发动机642

除了代码M005 (带 4-MATIC/全轮驱动的车辆)

变速箱 725.0 属于型号213 带发动机654

除了代码M005 (带 4-MATIC/全轮驱动的车辆)

变速箱 725.0 属于型号238 带发动机274

除了代码M005 (带 4-MATIC/全轮驱动的车辆)

变速箱 725.0 属于型号238 带发动机276.8

除了代码M005 (带 4-MATIC/全轮驱动的车辆)

变速箱 725.0 属于型号238 带发动机654

除了代码M005 (带 4-MATIC/全轮驱动的车辆)

20

将起动机从变速箱 (1) 上拆下, 在保持线路连接的情况下放到一旁并固定, 以防掉落.

变速箱 725.0 属于型号213 带发动机274.9

除了代码M005 (带 4-MATIC/全轮驱动的车辆)

变速箱 725.0 属于型号238 带发动机274.9

除了代码M005 (带 4-MATIC/全轮驱动的车辆)

AR15.30-P-7100MRD

型号 213 带发动机654.9 带变速箱725.0

除了代码M005 (带 4-MATIC/全轮驱动的车辆)

型号 238 带发动机654.9 带变速箱725.0

除了代码M005 (带 4-MATIC/全轮驱动的车辆)

AR15.30-P-7100OLC

型号 213 带发动机642 带变速箱725.0

除了代码M005 (带 4-MATIC/全轮驱动的车辆)

AR15.30-P-7100OGW

变速箱 725.0 属于型号238 带发动机276.8

除了代码M005 (带 4-MATIC/全轮驱动的车辆)

AR15.30-P-7100MND

21

将起动机线束支架从变速箱 (1) 上分开.

22

用主总成支架和固定板支撑变速箱 (1) 并牢固固定.

A

000 588 10 62 00 支撑板

WS26.00-P-3309B

A

000 588 11 62 00 主总成支架

WS01.00-P-0092B

23

将发动机后横梁从车辆底部拆下.

变速箱 725.0 属于型号213 带发动机274

除了代码M005 (带 4-MATIC/全轮驱动的车辆)

变速箱 725.0 属于型号213 带发动机642

除了代码M005 (带 4-MATIC/全轮驱动的车辆)

变速箱 725.0 属于型号213 带发动机654

除了代码M005 (带 4-MATIC/全轮驱动的车辆)

变速箱 725.0 属于型号238 带发动机654

除了代码M005 (带 4-MATIC/全轮驱动的车辆)

AR22.10-P-4360OLC

变速箱 725.0 属于型号213, 238, 257 带发动机264

除了代码M005 (带 4-MATIC/全轮驱动的车辆)

变速箱 725.0 属于型号238 带发动机274.9

除了代码M005 (带 4-MATIC/全轮驱动的车辆)

AR22.10-P-4360MRD

变速箱 725.0 属于型号238 带发动机276.8

除了代码M005 (带 4-MATIC/全轮驱动的车辆)

AR22.10-P-4360MND

p

切勿使用冲击扳手或压缩空气工具拆下螺栓.

否则会损坏螺纹.

24

将传动轴从输出凸缘上拆下.

变速箱 725.0 属于型号213 带发动机274

除了代码M005 (带 4-MATIC/全轮驱动的车辆)

变速箱 725.0 属于型号213 带发动机642

除了代码M005 (带 4-MATIC/全轮驱动的车辆)

变速箱 725.0 属于型号213 带发动机654

除了代码M005 (带 4-MATIC/全轮驱动的车辆)

变速箱 725.0 属于型号213, 238 带发动机264

除了代码M005 (带 4-MATIC/全轮驱动的车辆)

变速箱 725.0 属于型号238 带发动机274

除了代码M005 (带 4-MATIC/全轮驱动的车辆)

变速箱 725.0 属于型号238 带发动机276.8

除了代码M005 (带 4-MATIC/全轮驱动的车辆)

变速箱 725.0 属于型号238 带发动机654

除了代码M005 (带 4-MATIC/全轮驱动的车辆)

AR41.10-P-0050LW

变速箱 725.0 属于型号257 带发动机264

除了代码M005 (带 4-MATIC/全轮驱动的车辆)

AR41.10-P-0050MSA

25

拆下螺栓 (19).

26

将变速箱 (1) 与变矩器 (10) 一起拆下.

A

000 588 10 62 00 支撑板

WS26.00-P-3309B

A

000 588 11 62 00 主总成支架

WS01.00-P-0092B

p

固定变矩器 (10), 以防止其滑落.

否则会发生损坏.

27

拆下变矩器 (10).

如有必要.

AR27.20-P-0050EWM

28

清除曲轴上的腐蚀.

AR03.20-P-1000-01A

多功能润滑脂

*BR00.45-Z-1009-06A

零件清洁剂

*BR00.45-Z-1028-04A

29

检查驱动盘 (13) 中的螺纹接头 (14).

如果存在故障,

↓

安装新的驱动盘 (13).

变速箱 725.0 属于型号213 带发动机274.9

除了代码M005 (带 4-MATIC/全轮驱动的车辆)

变速箱 725.0 属于型号238 带发动机274.9

除了代码M005 (带 4-MATIC/全轮驱动的车辆)

AR03.30-P-8001MRD

变速箱 725.0 属于型号213 带发动机654

除了代码M005 (带 4-MATIC/全轮驱动的车辆)

变速箱 725.0 属于型号238 带发动机654

除了代码M005 (带 4-MATIC/全轮驱动的车辆)

AR03.30-P-8001OLC

变速箱 725.0 属于型号213 带发动机642

除了代码M005 (带 4-MATIC/全轮驱动的车辆)

AR03.30-P-8001OGW

变速箱 725.0 属于型号238 带发动机276.8

除了代码M005 (带 4-MATIC/全轮驱动的车辆)

AR03.30-P-8003MND

变速箱 725.0 属于型号213, 238, 257 带发动机264

除了代码M005 (带 4-MATIC/全轮驱动的车辆)

AR03.30-P-8003MRH

d

安装

30

插入变矩器 (10).

拆下变矩器 (10) 后.

AR27.20-P-0050EWM

31

将变速箱 (1) 与变矩器 (10) 一起安装.

A

000 588 10 62 00 支撑板

WS26.00-P-3309B

A

000 588 11 62 00 主总成支架

WS01.00-P-0092B

i
执行此操作时, 将变矩器 (10) 上的孔与驱动盘 (13) 中的螺纹接头 (14) 对正.

32

拧入螺栓 (19).

n
螺钉/螺栓 - 连接变速箱到发动机

*BA27.10-P-1001-04H

33

将传动轴安装到输出凸缘上.

变速箱 725.0 属于型号213 带发动机274

除了代码M005 (带 4-MATIC/全轮驱动的车辆)

变速箱 725.0 属于型号213 带发动机642

除了代码M005 (带 4-MATIC/全轮驱动的车辆)

变速箱 725.0 属于型号213 带发动机654

除了代码M005 (带 4-MATIC/全轮驱动的车辆)

变速箱 725.0 属于型号213, 238 带发动机264

除了代码M005 (带 4-MATIC/全轮驱动的车辆)

变速箱 725.0 属于型号238 带发动机274

除了代码M005 (带 4-MATIC/全轮驱动的车辆)

变速箱 725.0 属于型号238 带发动机276.8

除了代码M005 (带 4-MATIC/全轮驱动的车辆)

变速箱 725.0 属于型号238 带发动机654

除了代码M005 (带 4-MATIC/全轮驱动的车辆)

AR41.10-P-0050LW

变速箱 725.0 属于型号257 带发动机264

除了代码M005 (带 4-MATIC/全轮驱动的车辆)

AR41.10-P-0050MSA

34

将发动机后横梁安装到底板上.

变速箱 725.0 属于型号213 带发动机274

除了代码M005 (带 4-MATIC/全轮驱动的车辆)

变速箱 725.0 属于型号213 带发动机642

除了代码M005 (带 4-MATIC/全轮驱动的车辆)

变速箱 725.0 属于型号213 带发动机654

除了代码M005 (带 4-MATIC/全轮驱动的车辆)

变速箱 725.0 属于型号238 带发动机654

除了代码M005 (带 4-MATIC/全轮驱动的车辆)

AR22.10-P-4360OLC

变速箱 725.0 属于型号213, 238, 257 带发动机264

除了代码M005 (带 4-MATIC/全轮驱动的车辆)

变速箱 725.0 属于型号238 带发动机274.9

除了代码M005 (带 4-MATIC/全轮驱动的车辆)

AR22.10-P-4360MRD

变速箱 725.0 属于型号238 带发动机276.8

除了代码M005 (带 4-MATIC/全轮驱动的车辆)

AR22.10-P-4360MND

p

切勿使用冲击扳手或压缩空气工具拧入螺栓.

否则会损坏螺纹.

35

将固定带从变速箱 (1) 上松开, 然后降下主总成支架和固定板.

A

000 588 10 62 00 支撑板

WS26.00-P-3309B

A

000 588 11 62 00 主总成支架

WS01.00-P-0092B

36

将起动机线束支架安装到变速箱 (1) 上.

n
M6

*BA00.10-P-1002-01A

37

松开起动机的支架, 然后将起动机安装到变速箱 (1) 上.

变速箱 725.0 属于型号213 带发动机274.9

除了代码M005 (带 4-MATIC/全轮驱动的车辆)

变速箱 725.0 属于型号238 带发动机274.9

除了代码M005 (带 4-MATIC/全轮驱动的车辆)

AR15.30-P-7100MRD

变速箱 725.0 属于型号213 带发动机654.9

除了代码M005 (带 4-MATIC/全轮驱动的车辆)

变速箱 725.0 属于型号238 带发动机654.9

除了代码M005 (带 4-MATIC/全轮驱动的车辆)

AR15.30-P-7100OLC

变速箱 725.0 属于型号213 带发动机642

除了代码M005 (带 4-MATIC/全轮驱动的车辆)

AR15.30-P-7100OGW

变速箱 725.0 属于型号238 带发动机276.8

除了代码M005 (带 4-MATIC/全轮驱动的车辆)

AR15.30-P-7100MND

38

将起动机线束固定到变速箱 (1) 上.

变速箱 725.0 属于型号213 带发动机274

除了代码M005 (带 4-MATIC/全轮驱动的车辆)

变速箱 725.0 属于型号213 带发动机642

除了代码M005 (带 4-MATIC/全轮驱动的车辆)

变速箱 725.0 属于型号213 带发动机654

除了代码M005 (带 4-MATIC/全轮驱动的车辆)

变速箱 725.0 属于型号238 带发动机274

除了代码M005 (带 4-MATIC/全轮驱动的车辆)

变速箱 725.0 属于型号238 带发动机276.8

除了代码M005 (带 4-MATIC/全轮驱动的车辆)

变速箱 725.0 属于型号238 带发动机654

除了代码M005 (带 4-MATIC/全轮驱动的车辆)

39

将接地线的支架安装到变速箱 (1) 上.

变速箱 725.0 属于型号213, 238, 257 带发动机264

除了代码M005 (带 4-MATIC/全轮驱动的车辆)

n
M6

*BA00.10-P-1002-01A

40

将变矩器 (10) 安装到驱动盘 (13) 上.

AR27.20-P-0001-01EWM

p

切勿使用冲击扳手/螺丝刀或压缩空气工具拧入螺栓.

否则, 驱动盘 (13) 的螺纹接头 (14) 可能会损坏.

n
螺栓 - 连接变矩器到驱动盘/星形驱动盘

*BA27.20-P-1001-01D

l
长楔子

*115589035900

l
außer Motor 264

套筒扳手头

*001589650900

41

安装护盖 (6).

42

将机油冷却器安装到变速箱 (1) 上.

变速箱 725.0 属于型号213 带发动机654

除了代码M005 (带 4-MATIC/全轮驱动的车辆)

变速箱 725.0 属于型号213, 238, 257 带发动机264

除了代码M005 (带 4-MATIC/全轮驱动的车辆)

变速箱 725.0 属于型号238 带发动机654

除了代码M005 (带 4-MATIC/全轮驱动的车辆)

AR27.55-P-1000OLC

43

安装油管.

AR27.55-P-0600OLC

44

将电线束安装到变速箱 (1) 上.

45

将电气连接器连接到电动控制单元上并锁止.

46

将隔热板 (3) 安装到变速箱 (1) 上.

AR27.40-P-0700-01LF

n
螺钉/螺栓 - 连接隔热板板簧到变速箱

*BA27.10-P-1008-04H

n
螺钉/螺栓 - 连接隔热板到油底壳

*BA27.10-P-1009-04H

47

将接地线 (2) 安装到变速箱 (1) 上.

n
变速箱 725.0 属于型号213 带发动机264

除了代码M005 (带 4-MATIC/全轮驱动的车辆)

变速箱 725.0 属于型号213 带发动机274

除了代码M005 (带 4-MATIC/全轮驱动的车辆)

变速箱 725.0 属于型号213 带发动机642

除了代码M005 (带 4-MATIC/全轮驱动的车辆)

变速箱 725.0 属于型号213 带发动机654

除了代码M005 (带 4-MATIC/全轮驱动的车辆)螺钉/螺栓/螺母 - 连接接地线到变速箱/地板

*BA00.19-P-1038-02A

n
变速箱 725.0 属于型号238 带发动机264

除了代码M005 (带 4-MATIC/全轮驱动的车辆)

变速箱 725.0 属于型号238 带发动机274

除了代码M005 (带 4-MATIC/全轮驱动的车辆)

变速箱 725.0 属于型号238 带发动机276.8

除了代码M005 (带 4-MATIC/全轮驱动的车辆)

变速箱 725.0 属于型号238 带发动机654

除了代码M005 (带 4-MATIC/全轮驱动的车辆)螺栓/螺母 - 连接接地线到变速箱/地板

*BA00.19-P-1039-02B

n
变速箱 725.0 属于型号257 带发动机264

除了代码M005 (带 4-MATIC/全轮驱动的车辆)螺栓/螺母 - 连接接地线到变速箱/地板

*BA00.19-P-1039-02D

48

将固定柴油微粒滤清器的支架安装到油底壳顶部上.

变速箱 725.0 属于型号213 带发动机642

除了代码M005 (带 4-MATIC/全轮驱动的车辆)

n
螺栓 - 连接支架到柴油微粒滤清器

*BA49.10-P-1009-02H

49

从凸缘连接处开始安装排气系统.

变速箱 725.0 属于型号213 带发动机274.9

除了代码M005 (带 4-MATIC/全轮驱动的车辆)

AR49.10-P-7142MRD

变速箱 725.0 属于型号213 带发动机642

除了代码M005 (带 4-MATIC/全轮驱动的车辆)

AR49.10-P-7142OGW

变速箱 725.0 属于型号213 带发动机654

除了代码M005 (带 4-MATIC/全轮驱动的车辆)

变速箱 725.0 属于型号238 带发动机654

除了代码M005 (带 4-MATIC/全轮驱动的车辆)

AR49.10-P-7142OLC

变速箱 725.0 属于型号238 带发动机274.9

除了代码M005 (带 4-MATIC/全轮驱动的车辆)

AR49.10-P-7142MRC

变速箱 725.0 属于型号238 带发动机276.8

除了代码598 (带传感器的汽油微粒滤清器 (OPF))

除了代码M005 (带 4-MATIC/全轮驱动的车辆)

AR49.10-P-7142MND

变速箱 725.0 属于型号213, 238, 257 带发动机264

除了代码M005 (带 4-MATIC/全轮驱动的车辆)

AR49.10-P-7142MRH

变速箱 725.0 属于型号238 带发动机276.8

带代码598 (带传感器的汽油微粒滤清器 (OPF))

除了代码M005 (带 4-MATIC/全轮驱动的车辆)

AR49.10-P-7142MNF

50.1

安装增压空气冷却器.

变速箱 725.0 属于型号213 带发动机642

除了代码M005 (带 4-MATIC/全轮驱动的车辆)

变速箱 725.0 属于型号213, 238, 257 带发动机264

除了代码M005 (带 4-MATIC/全轮驱动的车辆)

变速箱 725.0 属于型号238 带发动机276.8

除了代码M005 (带 4-MATIC/全轮驱动的车辆)

变速箱 725.0 属于型号213 带发动机642

除了代码M005 (带 4-MATIC/全轮驱动的车辆)

AR09.41-P-6817OGW

变速箱 725.0 属于型号238 带发动机276.8

除了代码M005 (带 4-MATIC/全轮驱动的车辆)

AR09.41-P-6817MND

变速箱 725.0 属于型号213, 238, 257 带发动机264

除了代码M005 (带 4-MATIC/全轮驱动的车辆)

AR09.41-P-6817MRH

50.2

将防撞板安装到 V 型皮带的前方.

变速箱 725.0 属于型号213 带发动机654

除了代码M005 (带 4-MATIC/全轮驱动的车辆)

变速箱 725.0 属于型号238 带发动机654

除了代码M005 (带 4-MATIC/全轮驱动的车辆)

AR13.22-P-1202OLC

51

安装右侧增压空气管.

变速箱 725.0 属于型号213, 238, 257 带发动机264

除了代码M005 (带 4-MATIC/全轮驱动的车辆)

AR09.41-P-6817MRH

52

连接蓄电池接地线.

变速箱 725.0 属于型号213 带发动机264

除了代码M005 (带 4-MATIC/全轮驱动的车辆)

变速箱 725.0 属于型号213 带发动机274

除了代码M005 (带 4-MATIC/全轮驱动的车辆)

变速箱 725.0 属于型号213 带发动机642

除了代码M005 (带 4-MATIC/全轮驱动的车辆)

变速箱 725.0 属于型号213 带发动机654

除了代码M005 (带 4-MATIC/全轮驱动的车辆)

AR54.10-P-0003LW

变速箱 725.0 属于型号238 带发动机264

除了代码M005 (带 4-MATIC/全轮驱动的车辆)

变速箱 725.0 属于型号238 带发动机274

除了代码M005 (带 4-MATIC/全轮驱动的车辆)

变速箱 725.0 属于型号238 带发动机276.8

除了代码M005 (带 4-MATIC/全轮驱动的车辆)

变速箱 725.0 属于型号238 带发动机654

除了代码M005 (带 4-MATIC/全轮驱动的车辆)

AR54.10-P-0003LWO

变速箱 725.0 属于型号257 带发动机264

除了代码M005 (带 4-MATIC/全轮驱动的车辆)

AR54.10-P-0003FR

53

检查并校正变速箱油油位.

变速箱 725.0 属于型号213, 238, 257 带发动机264

除了代码M005 (带 4-MATIC/全轮驱动的车辆)

变速箱 725.0 属于型号238 带发动机274

除了代码M005 (带 4-MATIC/全轮驱动的车辆)

变速箱 725.0 属于型号238 带发动机276.8

除了代码M005 (带 4-MATIC/全轮驱动的车辆)

变速箱 725.0 （725.007/017/047除外） 属于型号213 带发动机274

除了代码M005 (带 4-MATIC/全轮驱动的车辆)

变速箱 725.0 （725.007/017/047除外） 属于型号213 带发动机642

除了代码M005 (带 4-MATIC/全轮驱动的车辆)

变速箱 725.0 （725.007/017/047除外） 属于型号213 带发动机654

除了代码M005 (带 4-MATIC/全轮驱动的车辆)

变速箱 725.0 （725.007/017/047除外） 属于型号238 带发动机654

除了代码M005 (带 4-MATIC/全轮驱动的车辆)

AR27.00-P-0270EWN

变速箱 725.007/017 属于型号213 带发动机274

除了代码M005 (带 4-MATIC/全轮驱动的车辆)

变速箱 725.017 属于型号213 带发动机654

除了代码M005 (带 4-MATIC/全轮驱动的车辆)

AR27.00-P-0270EWH

54

读取故障码存储器并清除.

a

变速箱 725.0 属于型号238 带发动机264

除了代码M005 (带 4-MATIC/全轮驱动的车辆)

变速箱 725.0 属于型号238 带发动机274

除了代码M005 (带 4-MATIC/全轮驱动的车辆)

变速箱 725.0 属于型号238 带发动机276.8

除了代码M005 (带 4-MATIC/全轮驱动的车辆)

变速箱 725.0 属于型号238 带发动机654

除了代码M005 (带 4-MATIC/全轮驱动的车辆)

AD00.00-P-2000-06LWO

a

变速箱 725.0 属于型号213 带发动机264

除了代码M005 (带 4-MATIC/全轮驱动的车辆)

变速箱 725.0 属于型号213 带发动机274

除了代码M005 (带 4-MATIC/全轮驱动的车辆)

变速箱 725.0 属于型号213 带发动机642

除了代码M005 (带 4-MATIC/全轮驱动的车辆)

变速箱 725.0 属于型号213 带发动机654

除了代码M005 (带 4-MATIC/全轮驱动的车辆)

AD00.00-P-2000-04B

a

变速箱 725.0 属于型号257 带发动机264

除了代码M005 (带 4-MATIC/全轮驱动的车辆)

AD00.00-P-2000-06FR

55

通过车辆诊断系统执行变速箱自适应.

更换或修理变速箱 (1) 后.

a

变速箱 725.0 属于型号213 带发动机264

除了代码M005 (带 4-MATIC/全轮驱动的车辆)

变速箱 725.0 属于型号213 带发动机274

除了代码M005 (带 4-MATIC/全轮驱动的车辆)

变速箱 725.0 属于型号213 带发动机642

除了代码M005 (带 4-MATIC/全轮驱动的车辆)

变速箱 725.0 属于型号213 带发动机654

除了代码M005 (带 4-MATIC/全轮驱动的车辆)

AD00.00-P-2000-04B

a

变速箱 725.0 属于型号238 带发动机264

除了代码M005 (带 4-MATIC/全轮驱动的车辆)

变速箱 725.0 属于型号238 带发动机274

除了代码M005 (带 4-MATIC/全轮驱动的车辆)

变速箱 725.0 属于型号238 带发动机276.8

除了代码M005 (带 4-MATIC/全轮驱动的车辆)

变速箱 725.0 属于型号238 带发动机654

除了代码M005 (带 4-MATIC/全轮驱动的车辆)

AD00.00-P-2000-06LWO

a

变速箱 725.0 属于型号257 带发动机264

除了代码M005 (带 4-MATIC/全轮驱动的车辆)

AD00.00-P-2000-06FR

56

通过车辆诊断系统复位变矩器锁止离合器的使用寿命数据.

更换或修理变矩器 (10) 后.

a

变速箱 725.0 属于型号213 带发动机264

除了代码M005 (带 4-MATIC/全轮驱动的车辆)

变速箱 725.0 属于型号213 带发动机274

除了代码M005 (带 4-MATIC/全轮驱动的车辆)

变速箱 725.0 属于型号213 带发动机642

除了代码M005 (带 4-MATIC/全轮驱动的车辆)

变速箱 725.0 属于型号213 带发动机654

除了代码M005 (带 4-MATIC/全轮驱动的车辆)

AD00.00-P-2000-04B

a

变速箱 725.0 属于型号238 带发动机264

除了代码M005 (带 4-MATIC/全轮驱动的车辆)

变速箱 725.0 属于型号238 带发动机274

除了代码M005 (带 4-MATIC/全轮驱动的车辆)

变速箱 725.0 属于型号238 带发动机276.8

除了代码M005 (带 4-MATIC/全轮驱动的车辆)

变速箱 725.0 属于型号238 带发动机654

除了代码M005 (带 4-MATIC/全轮驱动的车辆)

AD00.00-P-2000-06LWO

a

变速箱 725.0 属于型号257 带发动机264

除了代码M005 (带 4-MATIC/全轮驱动的车辆)

AD00.00-P-2000-06FR

a
警告
severity=W

发动机运转时, 汽车可能会自行起动而造成事故.发动机起动或运转期间, 在附近工作存在导致擦伤和烧伤的
风险

固定好车辆, 以防其自行移动. 穿上密闭且紧身的工作服. 切忌接触高温或旋转的部件.

AS00.00-Z-0005-01A

57

执行发动机试运行, 然后检查变速箱 (1) 是否正常工作及其密封性.

58

安装发动机舱底部饰板.

变速箱 725.0 属于型号213, 238 带发动机264

除了代码M005 (带 4-MATIC/全轮驱动的车辆)

AR61.20-P-1105LWE

变速箱 725.0 属于型号257 带发动机264

除了代码M005 (带 4-MATIC/全轮驱动的车辆)

AR61.20-P-1105FR

59

拆下车辆举升机安全装置, 然后降下车辆.

AR00.60-P-1006A

n
无头螺丝: 螺栓和螺母, 粗牙螺纹

号码

名称

型号 所有 (Smart, 小轿车, 越野车)

BA00.10-P-1002-01A

M6

8.8

镀锌

Nm

9

磷化

Nm

9

10.9

镀锌

Nm

13

磷化

Nm

12

12.9

镀锌

Nm

16

磷化

Nm

14

n
接地点

号码

名称

型号 213

BA00.19-P-1038-02A

螺钉/螺栓/螺母 - 连接接地线到变速箱/地板

M8

Nm

20

n
接地点

号码

名称

型号 238

BA00.19-P-1039-02B

螺栓/螺母 - 连接接地线到变速箱/地板

M8

Nm

20

n
接地点

号码

名称

型号 257

BA00.19-P-1039-02D

螺栓/螺母 - 连接接地线到变速箱/地板

M8

Nm

20

n
自动变速箱总成

号码

名称

变速箱 725.0/1

BA27.10-P-1001-04H

螺钉/螺栓 - 连接变速箱到发动机

Nm

39

n
自动变速箱总成

号码

名称

变速箱 725.0/1

BA27.10-P-1008-04H

螺钉/螺栓 - 连接隔热板板簧到变速箱

Nm

5

n
自动变速箱总成

号码

名称

变速箱 725.0/1

BA27.10-P-1009-04H

螺钉/螺栓 - 连接隔热板到油底壳

Nm

9

n
变矩器

号码

名称

变速箱 725.0/1

BA27.20-P-1001-01D

螺栓 - 连接变矩器到驱动盘/星形驱动盘

角螺纹连接

第 1 级

Nm

3

第 2 级

Nm

30

第 3 级

∡°

90

n
排气系统

号码

名称

型号 213 带发动机642

BA49.10-P-1009-02H

螺栓 - 连接支架到柴油微粒滤清器

Nm

20

检修工具

号码

名称

订单号

BR00.45-Z-1009-06A

多功能润滑脂

A 000 989 80 51

BR00.45-Z-1028-04A

零件清洁剂

A 000 986 56 01
