变速箱

725.0 属于型号166, 167, 172, 205, 207, 212, 213, 217, 218, 222, 231, 238, 253, 257, 290, 292

变速箱

725.0 属于型号463

始自2019年款

变速箱

725.1 属于型号213, 238, 257

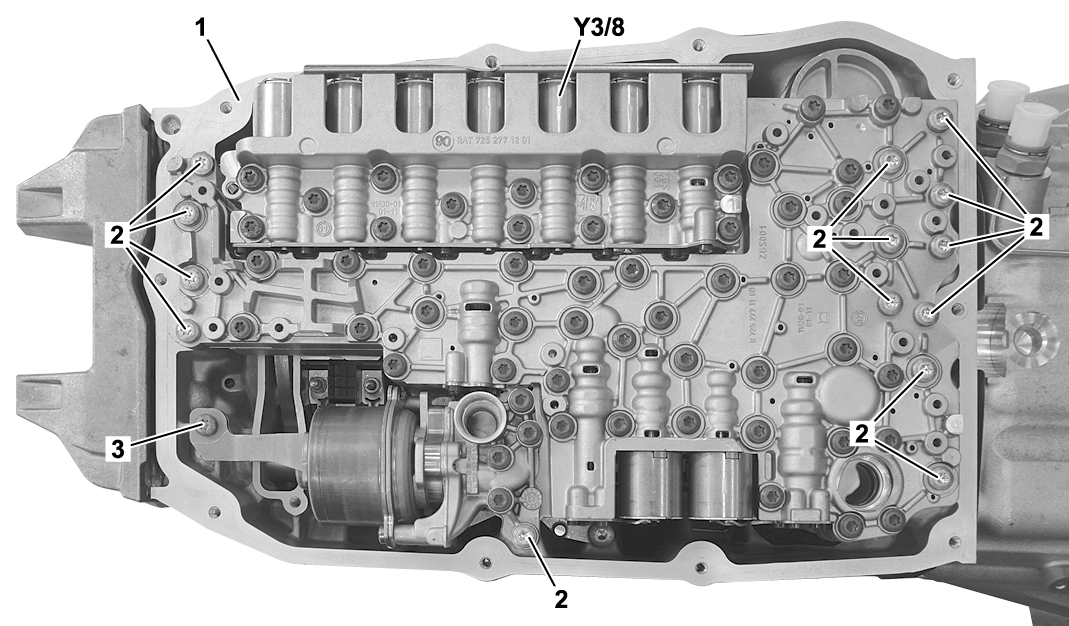

示例图

1

变速箱外壳

2

螺栓

3

螺栓

Y3/8

全集成化变速箱控制系统控制单元

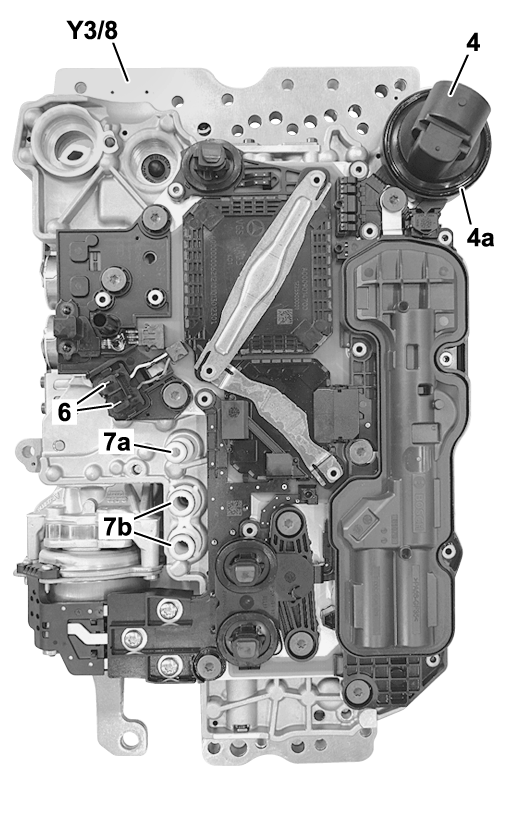

示例图

4

变速箱连接器

4a

密封圈

6

接触销

7a

导油管

7b

导油管

Y3/8

全集成化变速箱控制系统控制单元

a
风险
severity=D

有汽车打滑或从举升台上掉落而造成人员
死亡的
风险
。

将汽车在车辆举升机的支柱之间调准位置, 并在汽车制造商规定的车辆举升机支撑点上放置四个支承板.

AS00.00-Z-0010-01A

a
小心
severity=C

处理变速箱油时有对皮肤和眼睛的伤害
风险
。吞咽变速箱油有健康危险

穿戴防护手套, 防护服和防护眼镜.

不要将变速箱油注入饮料瓶中.

AS00.40-Z-0001-01A

a
小心
severity=C

被尖锐的汽车部件刮擦有导致
受伤的
风险
.

对带毛刺和锋利边角的车辆部件进行操作或在其附近作业时, 一定要戴上防护手套.

去除维修板件的毛刺.

AS00.00-Z-0017-01A

专业提示
severity=N

关于避免污染和异物造成损坏的说明

AH00.00-P-5000-01A

专业提示
severity=N

关于自锁螺母和螺栓的说明

AH00.00-N-0001-01A

专业提示
severity=N

关于防止静电放电对电子部件造成损坏的信息

AH54.00-P-0001-01A

专业提示
severity=N

关于根据转动角控制的拧紧过程建立的螺栓连接的说明

AH00.00-P-0020-01A

关于自动变速箱的说明

AH27.19-P-0001-01NKB

e
d

拆卸/安装

1

将油底壳从自动变速箱上拆下.

变速箱 725.0 属于型号167

AR27.10-P-7031MSC

变速箱 725.0 属于型号463

始自2019年款

AR27.10-P-7031XG

变速箱 725.0 属于型号166, 292

AR27.10-P-7031EWM

变速箱 725.0 属于型号172, 207, 231

AR27.10-P-7030EWM

变速箱 725.0 属于型号212, 218

AR27.10-P-7030AVG

变速箱 725.0 属于型号217, 222

AR27.10-P-7030LF

变速箱 725.0 属于型号205, 253

AR27.10-P-7030LW

变速箱 725.0/1 属于型号257

AR27.10-P-7031MSA

变速箱 725.0/1 属于型号213, 238

AR27.10-P-7030OLC

变速箱 725.0 属于型号290

AR27.10-P-7031MNI

i
安装:
更换自动变速箱的油底壳.

2

将电气连接器从变速箱连接器 (4) 上松开并断开.

i
安装:
清洁变速箱连接器 (4) 和全集成化变速箱控制系统控制单元 (Y3/8) 处的插接.

零件清洁剂

*BR00.45-Z-1028-04A

3

拆下螺栓 (3).

n
螺钉/螺栓 - 连接辅助机油泵到变速箱外壳

*BA27.19-P-1003-01D

4

松开螺栓 (2), 然后拆下全集成化变速箱控制系统控制单元 (Y3/8).

p

如果全集成化变速箱控制系统控制单元 (Y3/8) 卡滞, 遮盖密封表面, 然后用合适的工具从变速箱外壳 (1) 上撬下.

否则, 全集成化变速箱控制系统控制单元 (Y3/8) 和变速箱外壳 (1) 上的密封表面可能会损坏.

p
安装:

确保换档杆锁的接触销 (6) 不会损坏.

否则换档杆锁将出现故障.

i
安装:
将导油管 (7a, 7b) 插入全集成化变速箱控制系统控制单元 (Y3/8) 中.

n
螺钉/螺栓 - 连接电动液压控制单元到变速箱外壳

*BA27.19-P-1001-01D

5

清洁导油管 (7a, 7b), 密封圈 (4a) 和其周围区域.

零件清洁剂

*BR00.45-Z-1028-04A

6

检查导油管 (7a, 7b) 和密封圈 (4a) 是否损坏.

如果出现损坏,

↓

更换导油管 (7a, 7b) 和密封圈 (4a).

7

按照拆卸的相反顺序进行安装.

g

检验

8

连接车辆诊断系统, 读取并删除故障记忆.

a

变速箱 725.0 属于型号167

AD00.00-P-2000-06ME

a

变速箱 725.0 属于型号257, 290

变速箱 725.1 属于型号257

AD00.00-P-2000-06FR

a

变速箱 725.0 属于型号166, 172, 207, 212, 218, 231, 292

AD00.00-P-2000-04A

a

变速箱 725.0 属于型号205, 213, 217, 222, 253

变速箱 725.0 属于型号463

始自2019年款

变速箱 725.1 属于型号213

AD00.00-P-2000-04B

a

变速箱 725.0/1 属于型号238

AD00.00-P-2000-06LWO

9

通过车辆诊断系统执行变速箱自适应.

a

变速箱 725.0 属于型号167

AD00.00-P-2000-06ME

a

变速箱 725.0 属于型号257, 290

变速箱 725.1 属于型号257

AD00.00-P-2000-06FR

a

变速箱 725.0 属于型号166, 172, 207, 212, 218, 231, 292

AD00.00-P-2000-04A

a

变速箱 725.0 属于型号205, 213, 217, 222, 253

变速箱 725.0 属于型号463

始自2019年款

变速箱 725.1 属于型号213

AD00.00-P-2000-04B

a

变速箱 725.0/1 属于型号238

AD00.00-P-2000-06LWO

n
电动液压控制单元

号码

名称

变速箱 725.0/1

BA27.19-P-1001-01D

螺钉/螺栓 - 连接电动液压控制单元到变速箱外壳

第 1 级

Nm

4

第 2 级

∡°

90

n
电动液压控制单元

号码

名称

变速箱 725.0/1

BA27.19-P-1003-01D

螺钉/螺栓 - 连接辅助机油泵到变速箱外壳

第 1 级

Nm

4

第 2 级

∡°

90

检修工具

号码

名称

订单号

BR00.45-Z-1028-04A

零件清洁剂

A 000 986 56 01
