变速箱

725.0

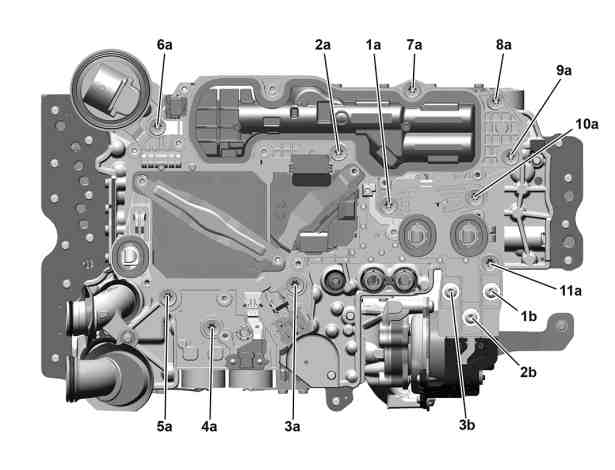

示例图

2

换档阀壳

3

辅助油泵

4

密封圈

Y3/8n4

全集成化变速箱控制系统控制单元

1a

螺栓

1b

螺栓

2a

螺栓

2b

螺栓

3a

螺栓

3b

螺栓

4a

螺栓

5a

螺栓

6a

螺栓

7a

螺栓

8a

螺栓

9a

螺栓

10a

螺栓

11a

螺栓

a
小心
severity=C

处理变速箱油时有对皮肤和眼睛的伤害
风险
。吞咽变速箱油有健康危险

穿戴防护手套, 防护服和防护眼镜.

不要将变速箱油注入饮料瓶中.

AS00.40-Z-0001-01A

专业提示
severity=N

关于自锁螺母和螺栓的说明

AH00.00-N-0001-01A

专业提示
severity=N

关于防止静电放电对电子部件造成损坏的信息

AH54.00-P-0001-01A

关于自动变速箱的说明

AH27.19-P-0001-01NKB

e

拆卸

1

读取全集成化变速箱控制单元 (Y3/8n4) 并保存调节值.

更换全集成化变速箱控制单元 (Y3/8n4) 时.

a

变速箱 725.0 属于型号257, 290

AD00.00-P-2000-06FR

a

变速箱 725.0 属于型号205, 213, 217, 222, 253

变速箱 725.0 属于型号463

始自2019年款

AD00.00-P-2000-04B

a

变速箱 725.0 属于型号166, 172, 207, 212, 218, 231, 292

AD00.00-P-2000-04A

a

变速箱 725.0 属于型号238

AD00.00-P-2000-06LWO

i
拆下全集成化变速箱控制单元 (Y3/8n4) 之前, 通过诊断系统读取调节值并保存.

2

拆下电动液压控制单元.

AR27.19-P-0200EWM

c
b

分解/组装

3

将全集成化变速箱控制单元 (Y3/8n4) 的螺栓 (1a 至 11a) 从换档阀壳 (2) 上拆下.

i
组装:
遵照紧固顺序. 按照字母数字顺序拧紧螺栓 (1a 至 11a).

i
组装:
更换螺栓 (1a 至 11a).

n
螺钉/螺栓 - 连接控制单元到换档阀体护盖

*BA27.19-P-1005-01D

4

将辅助油泵 (3) 的螺栓 (1b 至 3b) 从全集成化变速箱控制单元 (Y3/8n4) 上拆下.

i
组装:
遵照紧固顺序. 按照字母数字顺序拧紧螺栓 (1b 至 3b).

i
组装:
更换螺栓 (1b 至 3b).

n
螺钉/螺栓 - 连接辅助机油泵电气连接到控制单元

*BA27.19-P-1004-01D

5

拆下全集成化变速箱控制单元 (Y3/8n4).

i
组装:
确保全集成化变速箱控制单元 (Y3/8n4) 正确放置在换档阀壳 (2) 上.

6

将密封圈 (4) 从换档阀壳 (2) 上拆下.

g

液体变速箱油 ATF（规格 236.17）

BB00.40-P-0236-17A

p
组装:

注意工作液的规格.

否则会损坏变速箱.

i
组装:
更换密封圈 (4), 使用变速箱油将其润湿.

7

按照拆卸的相反顺序进行安装.

d

安装

8

安装电动液压控制单元.

AR27.19-P-0200EWM

9

将保存的调节值转存到全集成化变速箱控制单元 (Y3/8n4) 中, 然后执行软件校准编号 (SCN) 编码.

更换全集成化变速箱控制单元 (Y3/8n4) 时.

a

变速箱 725.0 属于型号257, 290

AD00.00-P-2000-06FR

a

变速箱 725.0 属于型号205, 213, 217, 222, 253

变速箱 725.0 属于型号463

始自2019年款

AD00.00-P-2000-04B

a

变速箱 725.0 属于型号166, 172, 207, 212, 218, 231, 292

AD00.00-P-2000-04A

a

变速箱 725.0 属于型号238

AD00.00-P-2000-06LWO

i
使用拆卸前使用的车辆诊断系统.

n
电动液压控制单元

号码

名称

变速箱 725.0

BA27.19-P-1004-01D

螺钉/螺栓 - 连接辅助机油泵电气连接到控制单元

Nm

5

n
电动液压控制单元

号码

名称

变速箱 725.0

BA27.19-P-1005-01D

螺钉/螺栓 - 连接控制单元到换档阀体护盖

Nm

4
