变速箱

725.0 （725.007/017/037/047除外）

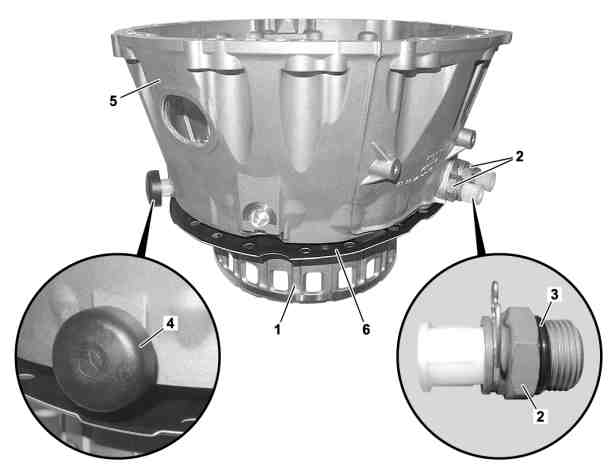

1

外板托架 B08

2

螺纹接头

3

密封圈

4

变速箱通风装置

5

变矩器壳体

6

中间板

a
小心
severity=C

处理变速箱油时有对皮肤和眼睛的伤害
风险
。吞咽变速箱油有健康危险

穿戴防护手套, 防护服和防护眼镜.

不要将变速箱油注入饮料瓶中.

AS00.40-Z-0001-01A

专业提示
severity=N

关于避免污染和异物造成损坏的说明

AH00.00-P-5000-01A

关于自动变速箱的说明

AH27.19-P-0001-01NKB

e

拆卸

1

拆下外板托架 B08 (1)

AR27.50-P-0617EWM

2

拆下中间板 (6)

3

拆下螺纹接头 (2)

4

拆下变速箱通风装置 (4)

d

安装

5

安装变速箱通风装置 (4) 和新的密封圈

6

安装螺纹接头 (2) 和新的密封圈 (3)

n
螺纹接头 - 连接油管到变矩器壳体

*BA27.10-P-1007-04H

7

检查中间板 (6) 是否损坏, 必要时更换

8

将中间板 (6) 定位到变矩器壳体 (5) 处

9

安装外板托架 B08 (1)

AR27.50-P-0617EWM

n
自动变速箱总成

号码

名称

变速箱 725.0

BA27.10-P-1007-04H

螺纹接头 - 连接油管到变矩器壳体

Nm

40
