变速箱

725.0 属于型号213, 238

除了代码M005 (带 4-MATIC/全轮驱动的车辆)

变速箱

725.1 属于型号213

除了代码M005 (带 4-MATIC/全轮驱动的车辆)

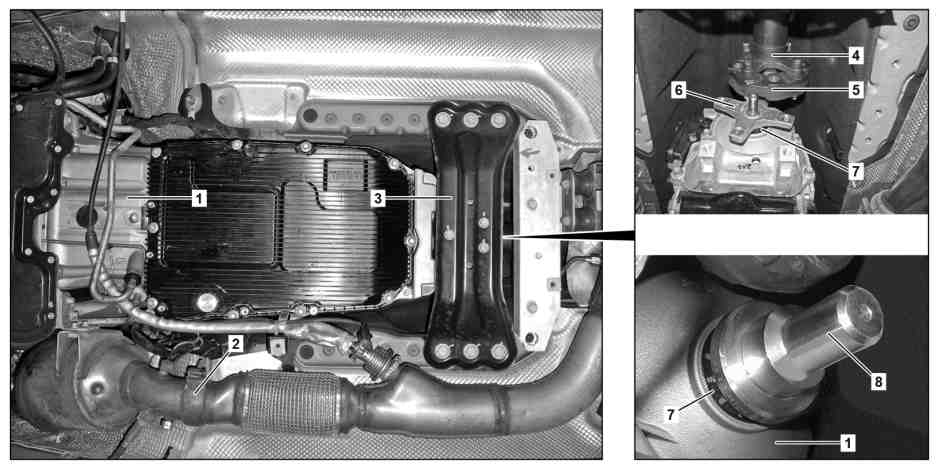

示例图

1

变速箱

5

前部传动轴轴节

7

径向轴密封环

3

发动机横梁

6

输出凸缘

8

冲子

a
风险
severity=D

有汽车打滑或从举升台上掉落而造成人员
死亡的
风险
。

将汽车在车辆举升机的支柱之间调准位置, 并在汽车制造商规定的车辆举升机支撑点上放置四个支承板.

AS00.00-Z-0010-01A

a
小心
severity=C

被尖锐的汽车部件刮擦有导致
受伤的
风险
.

对带毛刺和锋利边角的车辆部件进行操作或在其附近作业时, 一定要戴上防护手套.

去除维修板件的毛刺.

AS00.00-Z-0017-01A

a
小心
severity=C

处理变速箱油时有对皮肤和眼睛的伤害
风险
。吞咽变速箱油有健康危险

穿戴防护手套, 防护服和防护眼镜.

不要将变速箱油注入饮料瓶中.

AS00.40-Z-0001-01A

a
警告
severity=W

受伤的
风险
处理炽热或发光的物体时,可能导致皮肤或眼睛的损伤。

如有必要, 穿戴防护手套, 防护服和防护眼镜.

AS00.00-Z-0002-01A

专业提示
severity=N

关于根据转动角控制的拧紧过程建立的螺栓连接的说明

AH00.00-P-0020-01A

专业提示
severity=N

关于自锁螺母和螺栓的说明

AH00.00-N-0001-01A

关于自动变速箱的说明

AH27.19-P-0001-01NKB

e

拆卸

1

将变速箱 (1) 换入空档位置

2

松开驻车制动器

3

将车辆固定到车辆举升机上

AR00.60-P-0100CW

4

拆下排气系统

变速箱 725.0 属于型号213 带发动机274.9

除了代码M005 (带 4-MATIC/全轮驱动的车辆)

AR49.10-P-7142MRD

变速箱 725.0 属于型号238 带发动机274.9

除了代码M005 (带 4-MATIC/全轮驱动的车辆)

AR49.10-P-7142MRC

变速箱 725.0 属于型号213, 238 带发动机654

除了代码M005 (带 4-MATIC/全轮驱动的车辆)

AR49.10-P-7142OLC

变速箱 725.0 属于型号213 带发动机642

除了代码M005 (带 4-MATIC/全轮驱动的车辆)

AR49.10-P-7142OGW

变速箱 725.0 属于型号238 带发动机276.8

除了代码598 (带传感器的汽油微粒滤清器 (OPF))

除了代码M005 (带 4-MATIC/全轮驱动的车辆)

AR49.10-P-7142MND

变速箱 725.0 属于型号213, 238 带发动机264

除了代码M005 (带 4-MATIC/全轮驱动的车辆)

AR49.10-P-7142MRH

变速箱 725.0 属于型号213, 238 带发动机656

除了代码M005 (带 4-MATIC/全轮驱动的车辆)

AR49.10-P-7142OIB

变速箱 725.1 属于型号213 带发动机254

除了代码M005 (带 4-MATIC/全轮驱动的车辆)

AR49.10-P-7142MRV

i
仅在泄漏测试完成后, 才可安装中部和后部发动机舱底部饰板.

5

拆下发动机后横梁 (3)

变速箱 725.0 属于型号213 带发动机274

除了代码M005 (带 4-MATIC/全轮驱动的车辆)

变速箱 725.0 属于型号213 带发动机642

除了代码M005 (带 4-MATIC/全轮驱动的车辆)

变速箱 725.0 属于型号213, 238 带发动机654

除了代码M005 (带 4-MATIC/全轮驱动的车辆)

AR22.10-P-4360OLC

变速箱 725.0 属于型号213, 238 带发动机264

除了代码M005 (带 4-MATIC/全轮驱动的车辆)

变速箱 725.0 属于型号238 带发动机274.9

除了代码M005 (带 4-MATIC/全轮驱动的车辆)

AR22.10-P-4360MRD

变速箱 725.0 属于型号238 带发动机276.8

除了代码M005 (带 4-MATIC/全轮驱动的车辆)

AR22.10-P-4360MND

变速箱 725.0 属于型号213, 238 带发动机656

除了代码M005 (带 4-MATIC/全轮驱动的车辆)

AR22.10-P-4360OIB

变速箱 725.1 属于型号213 带发动机254.9

除了代码M005 (带 4-MATIC/全轮驱动的车辆)

AR22.10-P-4360MRV

p

切勿使用冲击扳手/螺丝刀或压缩空气工具松开螺栓.

否则会损坏螺纹.

6

拆下发动机后支座

变速箱 725.0 属于型号213 带发动机274

除了代码M005 (带 4-MATIC/全轮驱动的车辆)

变速箱 725.0 属于型号213 带发动机642

除了代码M005 (带 4-MATIC/全轮驱动的车辆)

变速箱 725.0 属于型号213, 238 带发动机654

除了代码M005 (带 4-MATIC/全轮驱动的车辆)

AR22.10-P-1160OLC

变速箱 725.0 属于型号213, 238 带发动机264

除了代码M005 (带 4-MATIC/全轮驱动的车辆)

变速箱 725.0 属于型号238 带发动机274

除了代码M005 (带 4-MATIC/全轮驱动的车辆)

AR22.10-P-1160MRD

变速箱 725.0 属于型号238 带发动机276.8

除了代码M005 (带 4-MATIC/全轮驱动的车辆)

AR22.10-P-1160MND

变速箱 725.0 属于型号213, 238 带发动机656

除了代码M005 (带 4-MATIC/全轮驱动的车辆)

AR22.10-P-1160OIB

变速箱 725.1 属于型号213 带发动机254.9

除了代码M005 (带 4-MATIC/全轮驱动的车辆)

AR22.10-P-1160MRV

p

切勿使用冲击扳手/螺丝刀或压缩空气工具松开螺栓.

否则会损坏螺纹.

7

拆下变速箱侧的前部传动轴轴节 (5)

AR41.10-P-0040-01LW

y

用于松开挠性联轴节中装配套筒的冲子

WF58.50-P-4110-01A

l
反向固定器

*176589004000

8

小心地降下变速箱 (1) 直至可操作输出凸缘 (6)

A

000 588 10 62 00 支撑板

WS26.00-P-3309B

A

000 588 11 62 00 主总成支架

WS01.00-P-0092B

p

切勿挤压任何部件或使其受到张力. 发动机不得接触前轴托架或隔热板.

否则会发生损坏.

9

拆下输出凸缘 (6)

AR27.50-P-0620-02W

l
拉拔器，双臂

*000589883300

l
套筒扳手头

*126589020900

l
销子扳手

*129589010700

10

使用合适的工具将径向轴密封环 (7) 从变速箱 (1) 中撬出

p

不要损坏变速箱 (1).

否则会发生泄漏.

11

检查输出凸缘 (6) 的密封表面是否存在划痕和腐蚀

如果出现故障

↓

更换输出凸缘 (6).

d

安装

12

在新径向轴密封环 (7) 上涂抹变速箱油

g

液体变速箱油 ATF（规格 236.17）

BB00.40-P-0236-17A

13

用冲子 (8) 将新的径向轴密封环 (7) 压入变速箱 (1) 中, 直至冲子 (8) 与变速箱外壳相接触

l
冲子

*140589121500

14

安装输出凸缘 (6)

AR27.50-P-0620-02W

n
环形螺母 - 连接输出凸缘到输出轴

*BA27.10-P-1012-04H

l
套筒扳手头

*126589020900

l
销子扳手

*129589010700

15

将变速箱 (1) 提升到安装位置

A

000 588 11 62 00 主总成支架

WS01.00-P-0092B

A

000 588 10 62 00 支撑板

WS26.00-P-3309B

16

安装前部传动轴轴节 (5)

AR41.10-P-0040-01LW

n
变速箱 725.0/1 属于型号213

除了代码M005 (带 4-MATIC/全轮驱动的车辆)连接挠性联轴器到变速箱/后轴差速器或传动轴

*BA41.10-P-1001-01M

n
变速箱 725.0 属于型号238

除了代码M005 (带 4-MATIC/全轮驱动的车辆)连接挠性联轴器到变速箱/后轴差速器或传动轴

*BA41.10-P-1001-01N

l
反向固定器

*176589004000

17

安装发动机后支座

变速箱 725.0 属于型号213 带发动机274

除了代码M005 (带 4-MATIC/全轮驱动的车辆)

变速箱 725.0 属于型号213 带发动机642

除了代码M005 (带 4-MATIC/全轮驱动的车辆)

变速箱 725.0 属于型号213, 238 带发动机654

除了代码M005 (带 4-MATIC/全轮驱动的车辆)

AR22.10-P-1160OLC

变速箱 725.0 属于型号213, 238 带发动机264

除了代码M005 (带 4-MATIC/全轮驱动的车辆)

变速箱 725.0 属于型号238 带发动机274.9

除了代码M005 (带 4-MATIC/全轮驱动的车辆)

AR22.10-P-1160MRD

变速箱 725.0 属于型号238 带发动机276.8

除了代码M005 (带 4-MATIC/全轮驱动的车辆)

AR22.10-P-1160MND

变速箱 725.0 属于型号213, 238 带发动机656

除了代码M005 (带 4-MATIC/全轮驱动的车辆)

AR22.10-P-1160OIB

变速箱 725.1 属于型号213 带发动机254.9

除了代码M005 (带 4-MATIC/全轮驱动的车辆)

AR22.10-P-1160MRV

p

切勿使用冲击扳手/螺丝刀或压缩空气工具拧入螺栓.

否则会损坏螺纹.

18

安装发动机后横梁 (3)

变速箱 725.0 属于型号213 带发动机274

除了代码M005 (带 4-MATIC/全轮驱动的车辆)

变速箱 725.0 属于型号213 带发动机642

除了代码M005 (带 4-MATIC/全轮驱动的车辆)

变速箱 725.0 属于型号213, 238 带发动机654

除了代码M005 (带 4-MATIC/全轮驱动的车辆)

AR22.10-P-4360OLC

变速箱 725.0 属于型号213, 238 带发动机264

除了代码M005 (带 4-MATIC/全轮驱动的车辆)

变速箱 725.0 属于型号238 带发动机274.9

除了代码M005 (带 4-MATIC/全轮驱动的车辆)

AR22.10-P-4360MRD

变速箱 725.0 属于型号238 带发动机276.8

除了代码M005 (带 4-MATIC/全轮驱动的车辆)

AR22.10-P-1160MND

变速箱 725.0 属于型号213, 238 带发动机656

除了代码M005 (带 4-MATIC/全轮驱动的车辆)

AR22.10-P-1160OIB

变速箱 725.1 属于型号213 带发动机254.9

除了代码M005 (带 4-MATIC/全轮驱动的车辆)

AR22.10-P-4360MRV

p

切勿使用冲击扳手/螺丝刀或压缩空气工具拧入螺栓.

否则会损坏螺纹.

19

安装排气系统

变速箱 725.0 属于型号213 带发动机274.9

除了代码M005 (带 4-MATIC/全轮驱动的车辆)

AR49.10-P-7142MRD

变速箱 725.0 属于型号238 带发动机274.9

除了代码M005 (带 4-MATIC/全轮驱动的车辆)

AR49.10-P-7142MRC

变速箱 725.0 属于型号213, 238 带发动机654

除了代码M005 (带 4-MATIC/全轮驱动的车辆)

AR49.10-P-7142OLC

变速箱 725.0 属于型号213 带发动机642

除了代码M005 (带 4-MATIC/全轮驱动的车辆)

AR49.10-P-7142OGW

变速箱 725.0 属于型号238 带发动机276.8

除了代码598 (带传感器的汽油微粒滤清器 (OPF))

除了代码M005 (带 4-MATIC/全轮驱动的车辆)

AR49.10-P-7142MND

变速箱 725.0 属于型号213, 238 带发动机264

除了代码M005 (带 4-MATIC/全轮驱动的车辆)

AR49.10-P-7142MRH

变速箱 725.0 属于型号213, 238 带发动机656

除了代码M005 (带 4-MATIC/全轮驱动的车辆)

AR49.10-P-7142OIB

变速箱 725.1 属于型号213 带发动机254

除了代码M005 (带 4-MATIC/全轮驱动的车辆)

AR49.10-P-7142MRV

20

检查并校正变速箱油液位

变速箱 725.0 属于型号238

除了代码M005 (带 4-MATIC/全轮驱动的车辆)

变速箱 725.0 （725.007/017/047除外） 属于型号213

除了代码M005 (带 4-MATIC/全轮驱动的车辆)

变速箱 725.1 属于型号213

除了代码M005 (带 4-MATIC/全轮驱动的车辆)

AR27.00-P-0270EWN

变速箱 725.007/017 属于型号213

除了代码M005 (带 4-MATIC/全轮驱动的车辆)

AR27.00-P-0270EWH

a
警告
severity=W

发动机运转时, 汽车可能会自行起动而造成事故.发动机起动或运转期间, 在附近工作存在导致擦伤和烧伤的
风险

固定好车辆, 以防其自行移动. 穿上密闭且紧身的工作服. 切忌接触高温或旋转的部件.

AS00.00-Z-0005-01A

21

执行发动机试运行, 然后检查变速箱 (1) 的密封性以及是否正常工作

22

安装发动机舱底部饰板的中部和后部

AR61.20-P-1105LWE

23

将车辆从车辆举升机上松开

AR00.60-P-0100CW
