变速箱

725.0 （725.037/06/09除外）

变矩器已拆下

01

冲子

2

径向轴密封环

3

变速箱隔热板护盖

a
小心
severity=C

处理变速箱油时有对皮肤和眼睛的伤害
风险
。吞咽变速箱油有健康危险

穿戴防护手套, 防护服和防护眼镜.

不要将变速箱油注入饮料瓶中.

AS00.40-Z-0001-01A

专业提示
severity=N

关于避免污染和异物造成损坏的说明

AH00.00-P-5000-01A

关于自动变速箱的说明

AH27.19-P-0001-01NKB

e

拆卸

1

使用合适的工具将径向轴密封圈 (2) 从变速箱隔热板护盖 (3) 中撬出

p

切勿损坏径向轴密封圈 (2) 的底座.

否则可能会损坏变速箱.

p

对变速箱执行作业时必须确保最大清洁度.

否则, 在变速箱的液压部件中, 即使极微小的异物也能导致故障或使变速箱完全无法运转.

i
使用无绒清洁布来清洁. 油鞣革最为合适.

2

检查径向轴密封圈 (2) 的底座是否损坏和磨损

如果出现故障

↓

安装新的变速箱隔热板护盖 (3).

变速箱 725.0 （725.007/017/037/047/06/09除外）

AR27.10-P-0400EWM

d

安装

3

在新径向轴密封圈 (2) 的密封唇上涂抹变速箱油

g

液体变速箱油 ATF（规格 236.17）

BB00.40-P-0236-17A

4

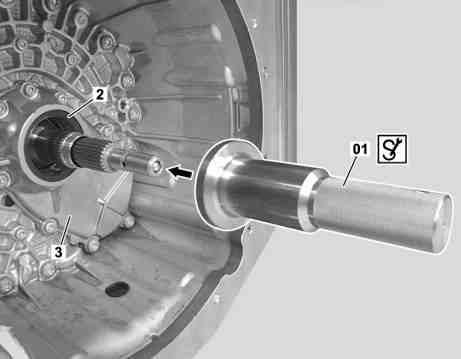

用冲子 (01) 将新径向轴密封圈 (2) 冲入变速箱隔热板护盖 (3) 中

l
冲子

*725589001500
