变速箱

725.0

1

变速箱外壳

4

轴承盖

2

反向支架

5

固定环

3

内部拔取器

7

冲子

1

变速箱外壳

2

反向支架

3

内部拔取器

6

轴承

a
小心
severity=C

处理变速箱油时有对皮肤和眼睛的伤害
风险
。吞咽变速箱油有健康危险

穿戴防护手套, 防护服和防护眼镜.

不要将变速箱油注入饮料瓶中.

AS00.40-Z-0001-01A

关于自动变速箱的说明

AH27.19-P-0001-01NKB

c

分解

1.1

将变速箱壳体 (1) 从变矩器壳体上拆下.

变速箱 725.0 （725.007/017/037/047除外）

AR27.50-P-0601EWM

1.2

将变速箱壳体 (1) 从适配器壳上拆下.

变速箱 725.007

带代码ME06 (60 KW 型混合动力驱动（包括插电式）)

变速箱 725.017

带代码ME05 (混合动力驱动 85 kW-94 kW 变型（包括插电式）)

变速箱 725.037

变速箱 725.047

AR27.40-P-0560MRD

2

拆下轴承盖 (4).

l

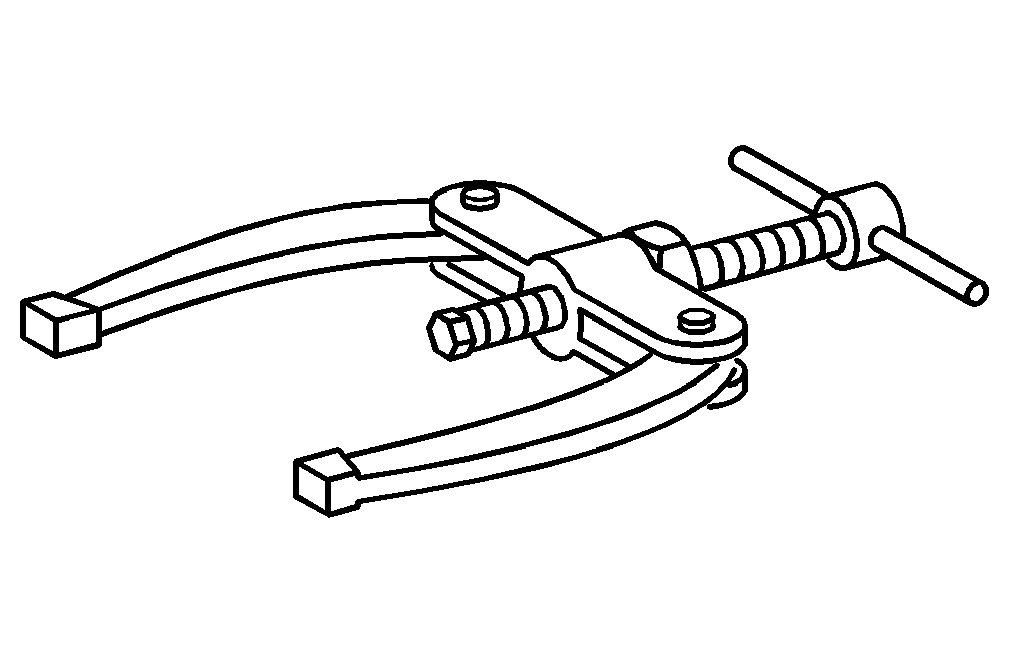

支撑架

*000589343300

l

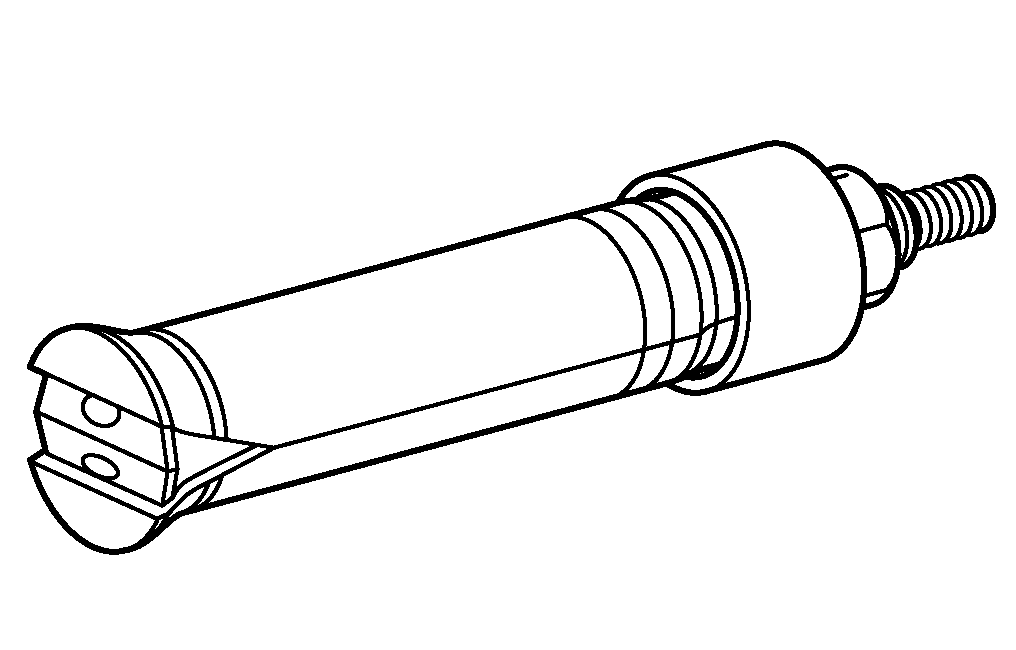

内部拔取器

*203589033300

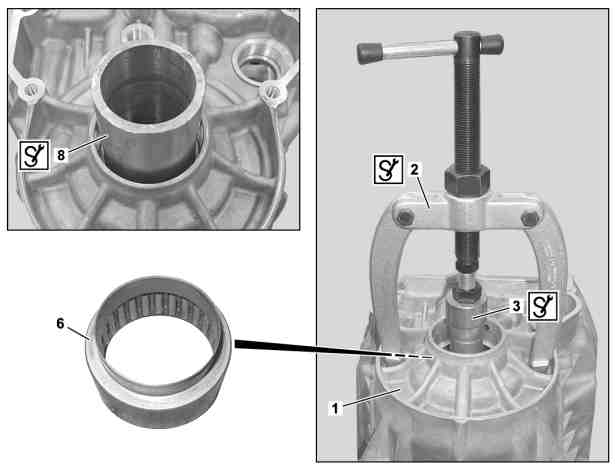

3

拆下固定环 (5).

4

拆下轴承 (6).

l
支撑架

*000589343300

l
内部拔取器

*203589033300

5

拆下驻车锁机构.

AR27.60-P-0950EWM

6

拆下多片式制动器 B05 和多片式制动器 B06.

AR27.50-P-0616EWM

7

检查轴承 (6) 是否损坏.

如果存在故障,

↓

将轴承 (6) 和输出轴以及驻车锁装置和多片式离合器 K27. 一起更换

AR27.50-P-0614EWM

b

组装

8

安装多片式制动器 B05 和多片式制动器 B06.

AR27.50-P-0616EWM

9

安装驻车锁机构.

AR27.60-P-0950EWM

10

检查变速箱壳体 (1) 的轴承 (6) 区域是否存在划痕和凹陷.

如果存在故障,

↓

用细粒度砂纸稍稍打磨变速箱外壳 (1).

11

安装轴承 (6).

l
套筒

*711589001400

12

安装支撑环 (5).

13

安装轴承盖 (4).

l
冲子

*140589121500

14.1

将变速箱壳体 (1) 安装到变矩器壳体上.

变速箱 725.0 （725.007/017/037/047除外）

AR27.50-P-0601EWM

14.2

将变速箱壳体 (1) 安装到适配器壳上.

变速箱 725.007

带代码ME06 (60 KW 型混合动力驱动（包括插电式）)

变速箱 725.017

带代码ME05 (混合动力驱动 85 kW-94 kW 变型（包括插电式）)

变速箱 725.037

变速箱 725.047

AR27.40-P-0560MRD
