变速箱

722.9 属于型号205

变速箱

722.9 属于型号217, 222

变速箱

724.2 属于型号205, 222, 253

变速箱

725.0 属于型号172, 205, 213, 231, 238, 253, 290

变速箱

725.0 属于型号217, 222

变速箱

725.0 属于型号257

变速箱

725.0 属于型号463

变速箱

725.1 属于型号213

变速箱

725.1 属于型号238

变速箱

725.1 属于型号257

n
自动变速箱总成

号码

名称

变速箱 725.0/1

BA27.10-P-1009-04H

螺钉/螺栓 - 连接隔热板到油底壳

Nm

9

n
自动变速箱总成

号码

名称

变速箱 724.2

BA27.10-P-1013-04G

螺栓 - 连接隔热板到止轮木

Nm

9

n
外壳

号码

名称

变速箱 722.9

BA27.40-P-1014-01A

螺栓 - 连接隔热板到变速箱外壳

Nm

9

1

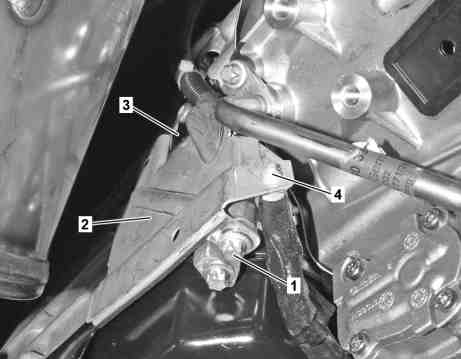

拆下螺钉/螺栓 (1), 然后向下拆下隔热板 (2).

变速箱 722.9 属于型号205, 217, 222
n

变速箱 724.2 属于型号205, 222, 253
n

变速箱 725.0 属于型号172, 205, 213, 217, 222, 231, 238, 253, 257, 290, 463

变速箱 725.1 属于型号213, 238, 257
n

i
安装:
将隔热板 (2) 推到钢板弹簧 (3) 下方.

2

变速箱 722.9 属于型号222

将固定卡 (4) 连同电缆扎带一起从隔热板 (2) 中撬出.

3

将螺钉/螺栓从钢板弹簧 (3) 上拆下, 然后拆下钢板弹簧 (3).

更换变速箱时.

4

按照拆卸的相反顺序进行安装.
