变速箱

725.0/1

1

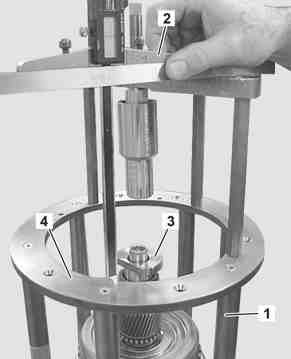

将深度计 (2) 平放在测量柱 (1) 顶部, 将深度计 (2) 移至测量环 (4) 并将深度计 (2) 复位至 0 mm.

2

将测量套筒 (3) 放到驱动轴上.

3

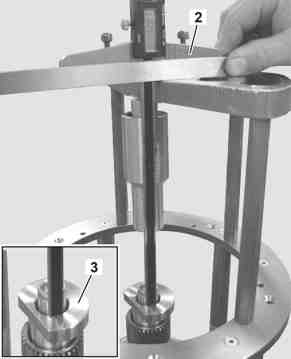

将深度计 (2) 移至测量套筒 (3) 并测量尺寸.

4

计算尺寸并记录尺寸 L1: 测得的尺寸 + (测量套筒 (3) 的固定尺寸) 70 mm = 尺寸 L1

例如, 33.06 mm + 70.00 mm = 103.06 mm

5

将测量套筒 (3) 从驱动轴上拆下.

6

插入齿圈和行星齿轮托架.

7

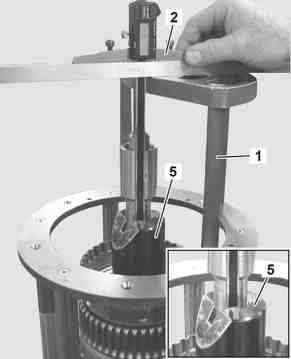

将测量适配器 (5) 放到行星齿轮托架的止推轴承上.

8

向测量适配器 (5) 施加 400N 的力.

9

将深度计 (2) 平放在测量柱 (1) 上, 将深度计 (2) 移至测量适配器 (5) 并将深度计 (2) 复位至 0 mm.

10

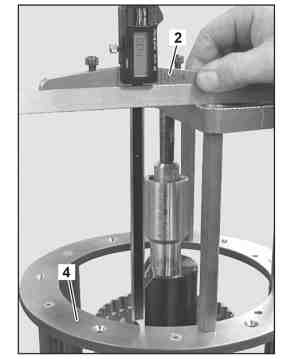

将深度计 (2) 移至测量环 (4), 测量并记录尺寸.

11

计算尺寸并记录尺寸 L2: (测量适配器 (5) 的固定尺寸) 104 mm - 测得的尺寸= 尺寸 L2

例如, 104.00 mm – 14.31 mm = 89.69 mm

12

将调整环从行星齿轮托架 (7) 上拆下.

13

将测量柱 (1) 和测量套筒 (8) 放到
l
平行规上.

14

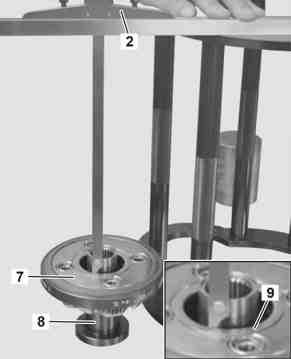

将行星齿轮托架 (7) 放到测量套筒 (8) 上.

15

将深度计 (2) 从测量柱 (1) 移至内座圈 (6) 并将深度计 (2) 复位至 0 mm.

16

将深度计 (2) 从测量柱 (1) 移至轴承垫圈 (9), 测量并记录尺寸 L3.

17

确定垫片厚度: 尺寸 L1 - 尺寸 L2 - 尺寸 L3 = 临时值 - 0.10 mm = 垫片厚度.

例如, 103.06 mm - 89.69 mm - 10.62 mm = 2.75 mm - 0.1 mm = 2.65 mm

18

按照计算结果, 安装垫片.
