变速箱

725.0/1

更改提示

19.08.2020

文档中新增了专用工具套筒 725 589 02 14 00. 文档和图表已调整.

1

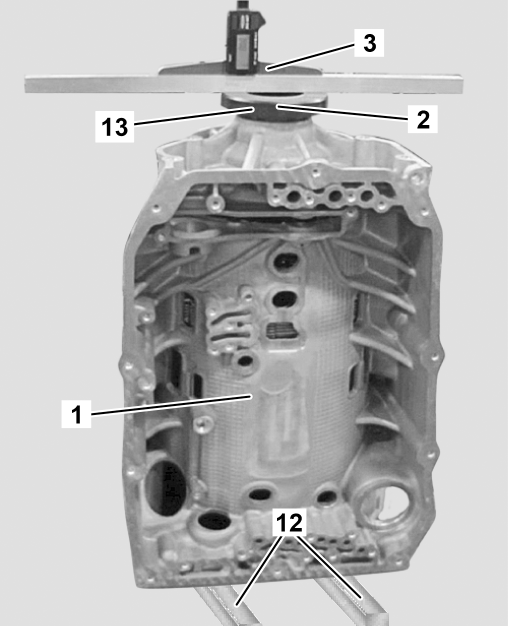

将变速箱壳体 (1) 放到平行规
l
(12) 上.

2

根据变速箱壳体类型, 将测量套筒
l
(2) 或测量套筒
l
(13) 安装到变速箱壳体 (1) 上.

i
有两种不同直径 (64 mm 和 62 mm) 的变速箱壳体版本.

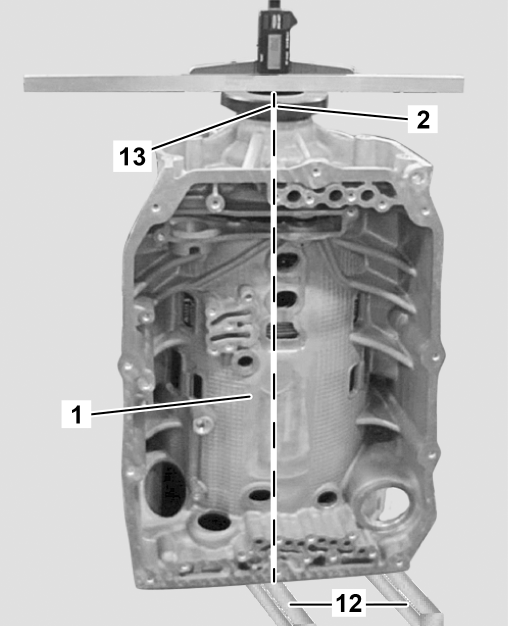

3

将数字游标卡尺 (3) 放到测量套筒
l
(2) 或测量套筒
l
(13) 上.

4

将数字游标卡尺 (3) 复位至 0 mm.

5

通过测量套筒
l
(2) 或测量套筒
l
(13) 中的孔将数字游标卡尺 (3) 移到平行规
l
(12) 上.

6

确定测量套筒
l
(2) 或测量套筒
l
(13) 和平行规
l
(12) 之间的尺寸并记录下来.

7

计算尺寸 A1 并记录: 确定的尺寸 - 50 mm (测量套筒
l
(2) 或测量套筒
l
(13) 的固定尺寸) = 尺寸 A1

例如, 469.10 mm – 50.00 mm = 419.10 mm

8

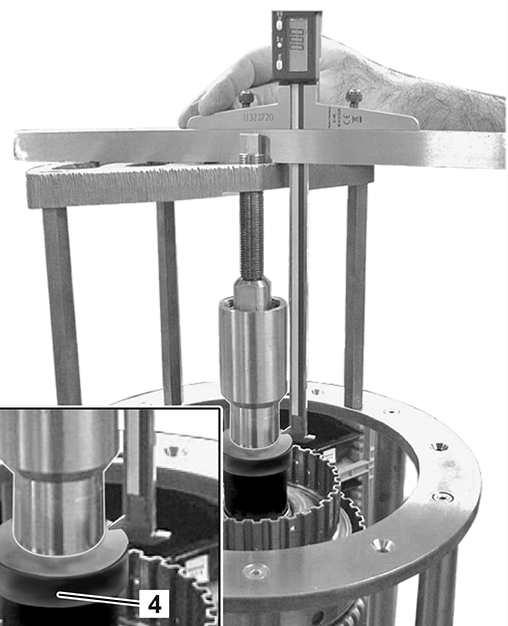

将测量块 (4) 插入变速箱支座中.

9

向测量块 (4) 施加 400 N 的力.

i
用曲轴转动变速箱数次, 以使变速箱支座固定.

10

将数字游标卡尺 (3) 平直放到基架
l
(6) 上, 然后将数字游标卡尺 (3) 移至测量块 (4) 处.

11

将数字游标卡尺 (3) 复位至 0 mm.

12

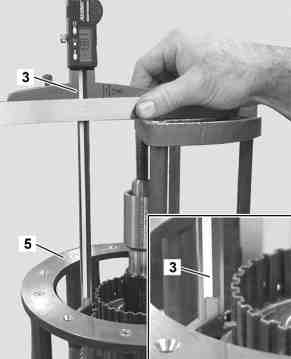

将数字游标卡尺 (3) 移至基架 (6) 的支承环 (5) 处.

13

确定并记录尺寸.

14

计算中间尺寸并记录: 固定尺寸 (测量块 (4)) 55 mm - 确定的尺寸 = 中间尺寸.

例如, 55.00 mm – 13.91 mm = 41.09 mm

15

计算尺寸 B1 并记录: 固定尺寸 (基架 (6)) 370 mm - 中间尺寸 = 尺寸 B1

例如, 370.00 mm – 41.09 mm = 328.91 mm

16

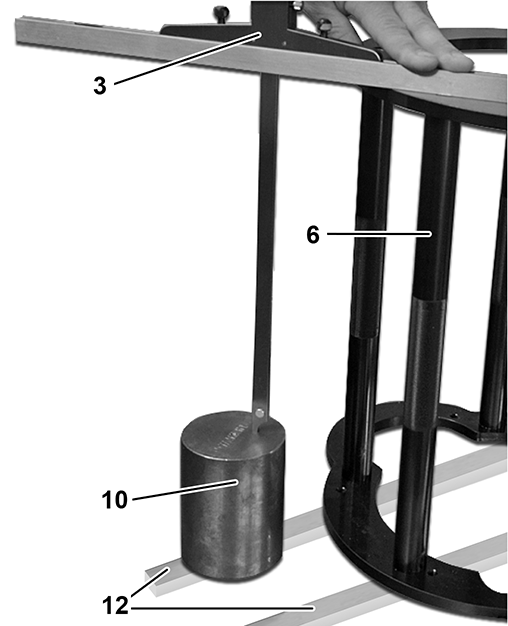

将基架 (6) 和冲子
l
(10) 放到平行规
l
(12) 上.

17

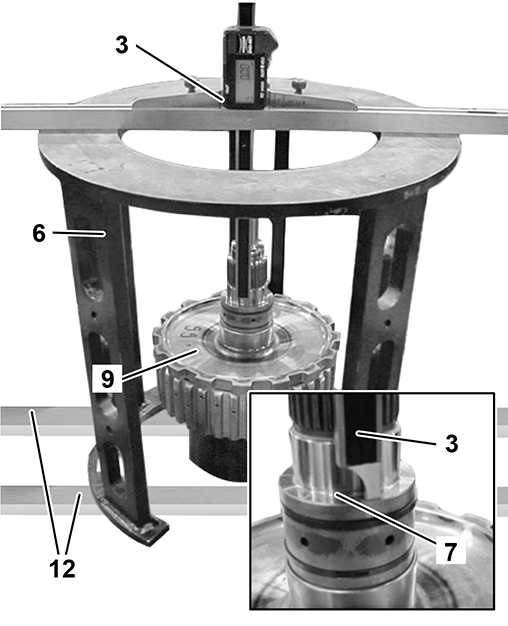

将连接器 K 27 (9) 放到冲子
l
(10) 上.

18

将数字游标卡尺 (3) 放到基架 (6) 上, 将数字游标卡尺 (3) 移至深槽球轴承的底座 (7) 并将数字游标卡尺 (3) 复位至 0 mm.

19

将连接器 K 27 (9) 从冲子
l
(10) 上拆下.

20

l
将数字游标卡尺 (3) 移至冲子 (10) 处, 测量并记录尺寸 C1, 如 88.58 mm.

21

确定垫片厚度: 尺寸 A1 - 尺寸 B1 - 尺寸 C1 = 临时值

临时值 - 游隙 0.3 mm = 垫片厚度

例如, 419.10 mm ­ 328.91 mm ­ 88.58 mm = 1.61 mm ­ 0.3 mm = 1.31 mm

22

安装已确定厚度的垫片.
