变速箱

725.0

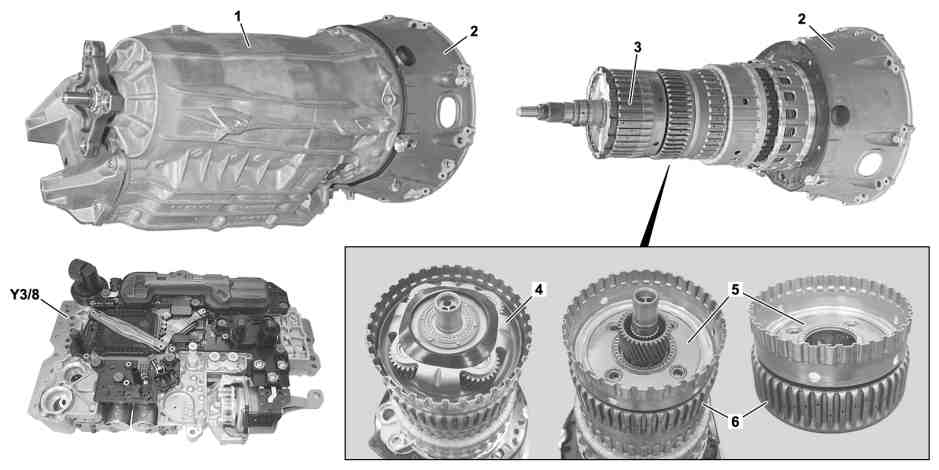

图示为变速箱 725.0 (725.007/017/037/047 除外)

1

变速箱壳体

4

行星齿轮组 4

2

变矩器壳体

5

行星齿轮组 3

3

K27 多片式离合器

6

齿圈

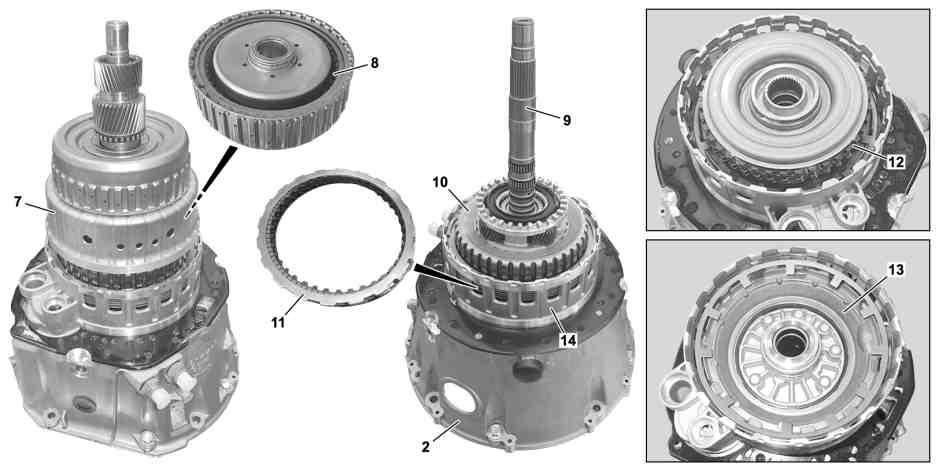

图示为变速箱 725.0 (725.007/017/037/047 除外)

2

变矩器壳体

11

B08 多片式制动器

7

行星齿轮组 2

12

多片式离合器 K81

8

K38 多片式离合器

13

活塞 B08

9

驱动轴

14

外板托架 B08

10

行星齿轮组 1

a
小心
severity=C

处理变速箱油时有对皮肤和眼睛的伤害
风险
。吞咽变速箱油有健康危险

穿戴防护手套, 防护服和防护眼镜.

不要将变速箱油注入饮料瓶中.

AS00.40-Z-0001-01A

专业提示
severity=N

关于避免污染和异物造成损坏的说明

AH00.00-P-5000-01A

关于自动变速箱的说明

AH27.19-P-0001-01NKB

e
d

拆卸/安装

1.1

将变速箱壳体 (1) 从变矩器壳体 (2) 上拆下.

变速箱 725.0 （725.007/017/037/047除外）

AR27.50-P-0601EWM

1.2

将变速箱壳体 (1) 从适配器壳体上拆下.

变速箱 725.007

带代码ME06 (60 KW 型混合动力驱动（包括插电式）)

变速箱 725.017

带代码ME05 (混合动力驱动 85 kW-94 kW 变型（包括插电式）)

变速箱 725.037

变速箱 725.047

AR27.40-P-0560MRD

2

拆下多片式离合器 K27 (3).

AR27.50-P-0619EWM

3

将行星齿轮组 4 (4) 和行星齿轮组 3 (5) 与齿圈 (6) 一起拆下.

AR27.50-P-0623EWM

4

将行星齿轮组 2 (7) 和多片式离合器 K38 (8) 与齿圈一起拆下.

AR27.50-P-0624EWM

5

拆下驱动轴 (9), 行星齿轮组 1 (10) 及多片式制动器 B08 (11) 和多片式离合器 K81 (12).

AR27.50-P-0625EWM

6

拆下活塞 B08(13).

AR27.50-P-0618EWM

7.1

将外板托架 B08 (14) 从变矩器壳体 (2) 上拆下.

变速箱 725.0 （725.007/017/037/047除外）

AR27.50-P-0617EWM

7.2

将外板托架 B08 (14) 从适配器壳体上拆下.

变速箱 725.007

带代码ME06 (60 KW 型混合动力驱动（包括插电式）)

变速箱 725.017

带代码ME05 (混合动力驱动 85 kW-94 kW 变型（包括插电式）)

变速箱 725.037

变速箱 725.047

AR27.50-P-0627MRD

8

按照拆卸的相反顺序进行安装.
