变速箱

725.0

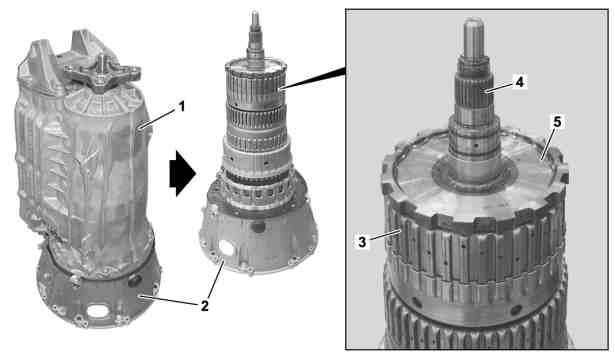

图示为变速箱 725.0 (725.007/017/037/047 除外)

1

变速箱壳体

2

变矩器壳体

3

K27 多片式离合器

4

输出轴

5

驻车锁装置

a
小心
severity=C

处理变速箱油时有对皮肤和眼睛的伤害
风险
。吞咽变速箱油有健康危险

穿戴防护手套, 防护服和防护眼镜.

不要将变速箱油注入饮料瓶中.

AS00.40-Z-0001-01A

专业提示
severity=N

关于避免污染和异物造成损坏的说明

AH00.00-P-5000-01A

关于自动变速箱的说明

AH27.19-P-0001-01NKB

e

拆卸

1.1

将变速箱壳体 (1) 从变矩器壳体 (2) 上拆下.

变速箱 725.0 （725.007/017/037/047除外）

AR27.50-P-0601EWM

1.2

将变速箱壳体 (1) 从适配器壳上拆下.

变速箱 725.007

带代码ME06 (60 KW 型混合动力驱动（包括插电式）)

变速箱 725.017

带代码ME05 (混合动力驱动 85 kW-94 kW 变型（包括插电式）)

变速箱 725.037

变速箱 725.047

AR27.40-P-0560MRD

2

将多片式离合器 K27 (3) 连同输出轴 (4) 和驻车锁装置 (5) 一起拆下.

d

安装

3

将多片式离合器 K27 (3) 连同输出轴 (4) 和驻车锁装置 (5) 一起放置.

4

测量多片式离合器 K27 (3) 的间隙, 如有必要, 进行调节.

AR27.51-P-0550-04EWM

i
市售设备/工具

维修间压力机

多盘式离合器 K27 中的间隙

*BE27.51-P-1004-01E

l
压力气缸

*725589033100

l
冲子套件

*722589041500

l
压配工具

*722589013100

l
平行支架

*168589032100

5.1

将变速箱壳体 (1) 安装到变矩器壳体 (2) 上

变速箱 725.0 （725.007/017/037/047除外）

AR27.50-P-0601EWM

5.2

将变速箱壳体 (1) 安装到适配器壳上.

变速箱 725.007

带代码ME06 (60 KW 型混合动力驱动（包括插电式）)

变速箱 725.017

带代码ME05 (混合动力驱动 85 kW-94 kW 变型（包括插电式）)

变速箱 725.037

变速箱 725.047

AR27.40-P-0560MRD

多盘式离合器/多片式制动器的调整值

号码

名称

变速箱 725.0

BE27.51-P-1004-01E

多盘式离合器 K27 中的间隙

间隙调节的接触力

F1

N

600

内板的数量

3

mm

1,8…2,0

4

mm

2,2…2,4

5

mm

2,6…2,8

6

mm

2,9…3,1

7

mm

3,1…3,3
