变速箱

725.0

1

驱动轴

5

支架固定件

2

行星齿轮组 1

6

活塞 B08

3

多片式制动器 B08

7

卡环

4

变矩器壳体

8

弹簧垫圈

6

活塞 B08

9

止推装置

7

卡环

10

多盘式离合器 K81

8

弹簧垫圈

a
小心
severity=C

被尖锐的汽车部件刮擦有导致
受伤的
风险
.

对带毛刺和锋利边角的车辆部件进行操作或在其附近作业时, 一定要戴上防护手套.

去除维修板件的毛刺.

AS00.00-Z-0017-01A

a
小心
severity=C

处理变速箱油时有对皮肤和眼睛的伤害
风险
。吞咽变速箱油有健康危险

穿戴防护手套, 防护服和防护眼镜.

不要将变速箱油注入饮料瓶中.

AS00.40-Z-0001-01A

专业提示
severity=N

关于避免污染和异物造成损坏的说明

AH00.00-P-5000-01A

关于自动变速箱的说明

AH27.19-P-0001-01NKB

e
d

拆卸/安装

1

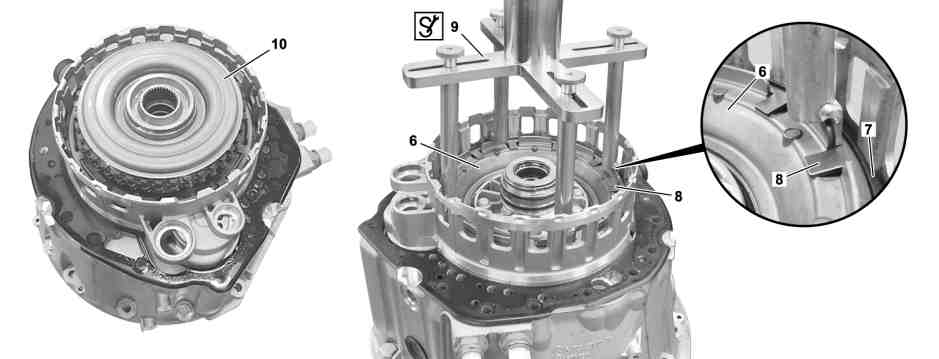

将驱动轴 (1), 行星齿轮组 1 (2) 与多片式制动器 B08 (3) 一起拆下

AR27.50-P-0625EWM

2

拆下多盘式离合器 K81 (10)

AR27.50-P-0622EWM

3

将变矩器壳体 (4) 从支架固定件 (5) 上拆下

l
支撑固定件

*725589004000

4

将止推装置 (9) 安装到活塞 B08 (6) 上, 然后推到弹簧垫圈 (8) 上, 直至露出卡环 (7)

i
检查止推装置
l
(9) 的正确位置.

l
压配工具

*722589013100

l
冲子套件

*722589041500

5

拆下卡环 (7)

i
安装:
确保该开关安装在正确位置.

6

拆下盘簧 (8)

i
安装:
确保该开关安装在正确位置.

7

拆下活塞 B08 (6)

i
安装:
确保该开关安装在正确位置.

o

测量

8

测量活塞 B08 (6) 的间隙, 如有必要, 进行调节.

AR27.51-P-7230-02EWM

多片式制动器 B08 中的间隙

*BE27.51-P-1003-01E

l
压力气缸

*725589033100

l
冲子套件

*722589041500

l
压配工具

*722589013100

l
平行支架

*168589032100

9

按照拆卸的相反顺序进行安装

多盘式离合器/多片式制动器的调整值

号码

名称

变速箱 725.0

BE27.51-P-1003-01E

多片式制动器 B08 中的间隙

间隙调节的接触力

F1

N

600

内板的数量

3

mm

1,6…1,8

4

mm

1,8…2,0
