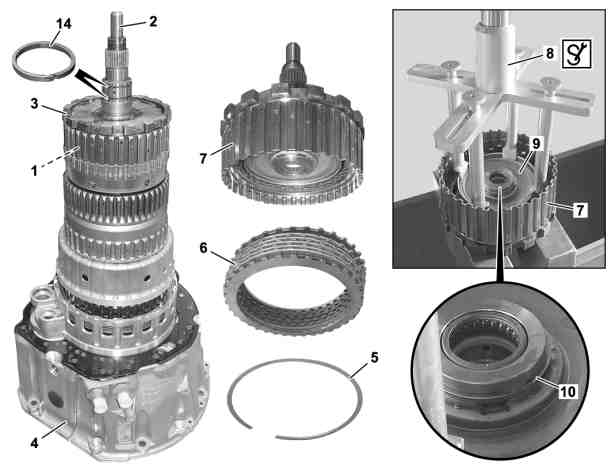

变速箱

725.0/1

1

多盘式离合器 K27

2

输出轴

3

驻车锁装置

5

卡环

6

离合器组件

7

外板托架

8

止推装置

9

弹簧座圈

10

卡环

14

Torlon 环

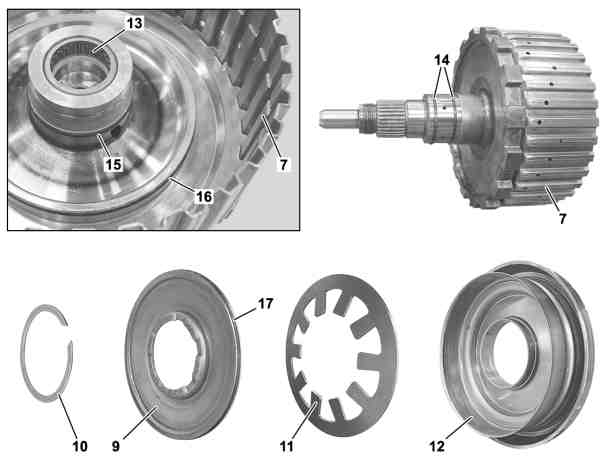

7

外板托架

9

弹簧座圈

10

卡环

11

弹簧垫圈

12

活塞

13

轴承

14

Torlon 环

15

密封圈

16

密封圈

17

密封圈

关于自动变速箱的说明

AH27.19-P-0001-01NKB

c
b

分解/组装

1

将卡环 (5) 从多盘式离合器 K27 (1) 上拆下

2

拆下离合器组件 (6)

3

将止推装置 (8) 安装到外板托架 (7) 上, 然后将弹簧座圈 (9) 向下推动, 直至露出卡环 (10)

l
冲子套件

*722589041500

l
压配工具

*722589013100

4

拆下卡环 (10)

l
钳子

*000589523700

5

在输出轴 (2) 的贯通孔中充注一些压缩空气并拆下活塞 (12)

i
缓慢充注压缩空气.

i
压缩空气将活塞 (12) 从外板托架 (7) 中推出.

6

拆下弹簧座圈 (9)

i
组装:
注意安装位置.

7

拆下盘簧 (11)

i
组装:
注意安装位置.

8

拆下密封圈 (15, 16, 17)

i
组装:
更换密封圈 (15, 16, 17), 为此, 在密封圈 (15, 16, 17) 上涂抹薄薄一层润滑油.

g

检验

9

检查轴承 (13)

如果轴承 (13) 上出现损坏

↓

更换外板托架 (7) 和变速箱外壳中的针柱轴承

分解/组装变速箱外壳

AR27.40-P-0510EWM

10

检查驻车止动爪齿轮 (3)

如果驻车止动爪齿轮 (3) 上出现损坏

↓

更换外板托架 (7) 和变速箱外壳中的针柱轴承

分解/组装变速箱外壳

AR27.40-P-0510EWM

11

更换 Torlon 环 (14)

p
组装:

切勿弯曲或压动 Torlon 环 (14).

否则, 可能会损坏 Torlon 环 (14).

i
组装:
将 Torlon 环 (14) 安装到套筒
l
上.
l
将套筒安装到顶部输出轴 (2) 的上方, 然后将 Torlon 环 (14) 慢慢从输出轴上拆下.

l
套筒套件

*725589011400

12

按照拆卸的相反顺序进行安装

13

测量多盘式离合器 K27 (1) 的间隙, 如有必要, 进行调节

AR27.51-P-0550-04EWM

多盘式离合器 K27 中的间隙

*BE27.51-P-1004-01E

l
压力气缸

*725589033100

l
冲子套件

*722589041500

l
压配工具

*722589013100

l
平行支架

*168589032100

多盘式离合器/多片式制动器的调整值

号码

名称

变速箱 725.0/1

BE27.51-P-1004-01E

多盘式离合器 K27 中的间隙

间隙调节的接触力

F1

N

600

内板的数量

3

mm

1,8…2,0

4

mm

2,2…2,4

5

mm

2,6…2,8

6

mm

2,9…3,1

7

mm

3,1…3,3
