AR27.50-P-0623EWM
拆卸/安装行星齿轮组4和行星齿轮组3与内齿轮
20.07.2020
变速箱
725.0/1
1
齿圈
2
定位盘
3
止推轴承
4
止推轴承
6
行星齿轮组 3
7
齿圈

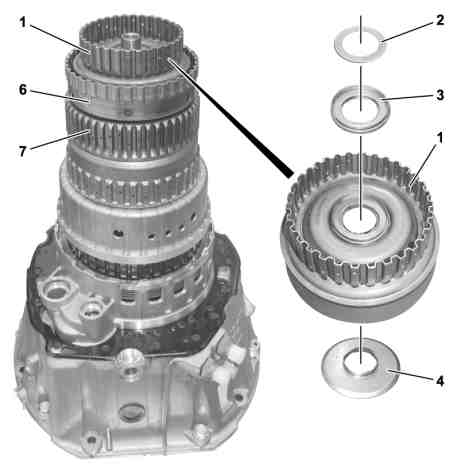

P27.50-2198-12

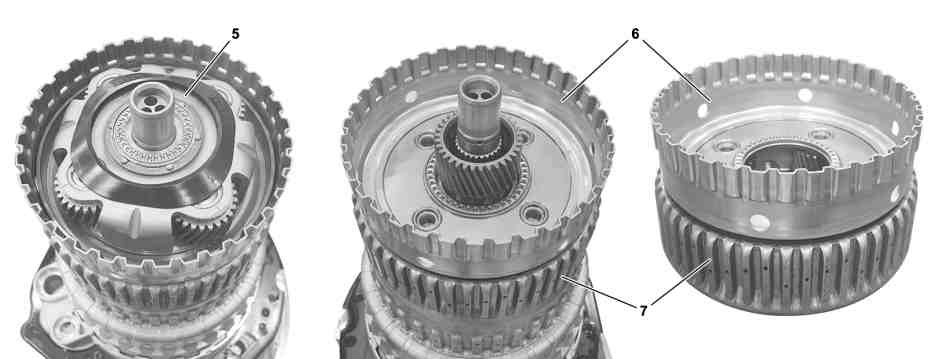

P27.50-2199-08
5
行星齿轮组 4
7
齿圈
6
行星齿轮组 3
关于自动变速箱的说明
AH27.19-P-0001-01NKB
e
d
拆卸/安装
1
将多盘式离合器 K27 和输出轴及驻车止动爪齿轮一同拆下
AR27.50-P-0614EWM
2
拆下齿圈 (1)
3
将定位盘 (2) 和止推轴承 (3, 4) 从齿圈 (1) 上松开
i
检查齿圈 (1), 定位盘 (2) 和止推轴承 (3, 4) 是否损坏, 必要时更换.
4
拆下行星齿轮组 4 (5) 并检查是否损坏
如果出现损坏
↓
分解或更换行星齿轮组 4 (5).
分解/组装行星齿轮组4

AR27.50-P-0623-04EWM
5
将行星齿轮组 3 (6) 连同齿圈 (7) 一起拆下并检查是否损坏
如果出现损坏
↓
分解或更换行星齿轮组 3 (6).
分解/组装行星齿轮组3

AR27.50-P-0623-03EWM
6
按照拆卸的相反顺序进行安装
7
测量驱动轴的轴向间隙, 如有必要, 进行调节
AR27.50-P-0550-01EWM
l
装置
*725589003100
l
平行支架
*168589032100
8
测量变速箱的轴向间隙, 如有必要, 进行调节
AR27.50-P-0580-01EWM
l
装置
*725589003100
l
冲子
*722589061500
l
平行支架
*168589032100
722 589 06 15 00
冲子
725 589 00 31 00
装置
168 589 03 21 00
平行支架
