AR27.50-P-0624EWM
拆卸/安装行星齿轮组2和多片式离合器K38及内齿轮
28.07.2020
变速箱
725.0/1
1

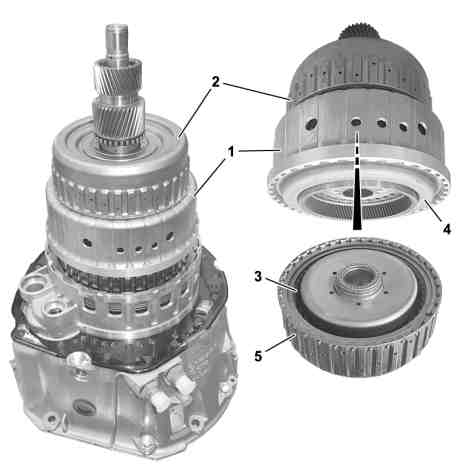

行星齿轮组 2
2
太阳齿轮
3
多盘式离合器 K38
P27.50-2202-12
关于自动变速箱的说明
AH27.19-P-0001-01NKB
e
d
拆卸/安装
1
将多盘式离合器 K27 和输出轴及驻车止动爪齿轮一同拆下
AR27.50-P-0614EWM
2
将行星齿轮组 4 和行星齿轮组 3 及齿圈一同拆下
AR27.50-P-0623EWM
3
将行星齿轮组 2 (1) 和太阳齿轮 (2) 及多盘式离合器 K38 (3) 一同拆下并分解
行星齿轮组 2
AR27.50-P-0623-02EWM
多盘式离合器 K38
AR27.50-P-0624-01EWM
l
钳子
*000589523700
4
按照拆卸的相反顺序进行安装
5
测量多盘式离合器 K38 (3) 的间隙, 如有必要, 进行调节
AR27.51-P-0550-04EWM
多盘式离合器 K38 中的间隙
*BE27.51-P-1005-01E
l
压力气缸
*725589033100
l
冲子套件
*722589041500
l
压配工具
*722589013100
l
平行支架
*168589032100
6
测量变速箱的轴向间隙, 如有必要, 进行调节
AR27.50-P-0580-01EWM
l
装置
*725589003100
l
冲子
*722589061500
l
平行支架
*168589032100
7
测量驱动轴的轴向间隙, 如有必要, 进行调节
AR27.50-P-0550-01EWM
l
装置
*725589003100
l
平行支架
*168589032100
多盘式离合器/多片式制动器的调整值
号码
名称
变速箱 725.0/1
BE27.51-P-1005-01E
多盘式离合器 K38 中的间隙
间隙调节的接触力
F1
N
600
内板的数量
3
mm
1,5…1,7
4
mm
1,8…2,0
5
mm
2,1…2,3
6
mm
2,4…2,6
722 589 06 15 00
冲子
722 589 01 31 00
压配工具
000 589 52 37 00
钳子
722 589 04 15 00
冲子套件
725 589 00 31 00
装置
725 589 03 31 00
压力气缸
168 589 03 21 00
平行支架
