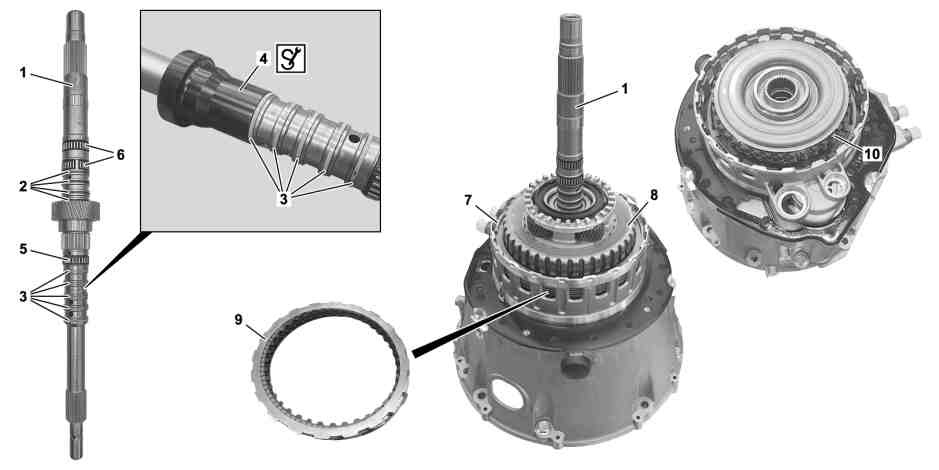

变速箱

725.0/1

1

驱动轴

5

针柱轴承

8

行星齿轮组 1

2

密封圈

6

针柱轴承

9

多片式制动器 B08

3

密封圈

7

卡环

10

多盘式离合器 K81

4

套筒

关于自动变速箱的说明

AH27.19-P-0001-01NKB

e
d

拆卸/安装

1

将行星齿轮组 2 和多盘式离合器 K38 与齿圈支架一起拆下

AR27.50-P-0624EWM

2

拆下传动轴 (1)

3

更换密封圈 (2, 3)

p

切勿过度拉伸新的密封圈 (2, 3).

否则可能会损坏密封圈 (2, 3).

i
安装:
为此, 将密封圈 (2, 3) 滑到套筒
l
(4) 上, 将套筒
l
(4) 安装到驱动轴 (1) 上并小心地拆下驱动轴 (1) 上的密封圈 (2, 3).

l
套筒套件

*725589011400

4

检查针柱轴承 (5, 6) 是否损坏, 必要时更换

5

拆下卡环 (7)

6

将行星齿轮组 1 (8) 与多片式制动器 B08 (9) 一起拆下并检查

AR27.50-P-0623-01EWM

i
为此, 将多片式制动器 B08 (9) 从行星齿轮组 1 (8) 上拆下.

l
钳子

*000589523700

7

拆下多盘式离合器 K81 (10) 并检查

AR27.50-P-0622EWM

8

按照拆卸的相反顺序进行安装

9

测量驱动轴的轴向间隙, 如有必要, 进行调节

AR27.50-P-0550-01EWM

l
装置

*725589003100

l
平行支架

*168589032100
