AR27.51-P-0550-04EWM
测量/调节多片式离合器K27和K38的间隙
变速箱
725.0/1
更改提示
18.09.2019
流程文本中的压力调整为 600 N.
操作步骤 2
多盘式离合器/多片式制动器的调整值
号码
名称
变速箱 725.0/1
BE27.51-P-1004-01E
多盘式离合器 K27 中的间隙
间隙调节的接触力
F1
N
600
内板的数量
3
mm
1,8…2,0
4
mm
2,2…2,4
5
mm
2,6…2,8
6
mm
2,9…3,1
7
mm
3,1…3,3
多盘式离合器/多片式制动器的调整值
号码
名称
变速箱 725.0/1
BE27.51-P-1005-01E
多盘式离合器 K38 中的间隙
间隙调节的接触力
F1
N
600
内板的数量
3
mm
1,5…1,7
4
mm
1,8…2,0
5
mm
2,1…2,3
6
mm
2,4…2,6
722 589 01 31 00
压配工具
722 589 04 15 00
冲子套件
725 589 03 31 00
压力气缸
168 589 03 21 00
平行支架
1
将离合器放置在授权服务中心压力机上.
2
l
用冲子
l
和推力缸
l
将止推装置 (1) 放到离合器组件上, 并向其施加 600 N 的力.
3
l
将平行规 (4) 放到外片托架上.
4
将深度计 (3) 放到
l
平行规 (4) 上, 将深度计 (3) 移至端盘 (5) 并将深度计 (3) 复位至 0 mm.

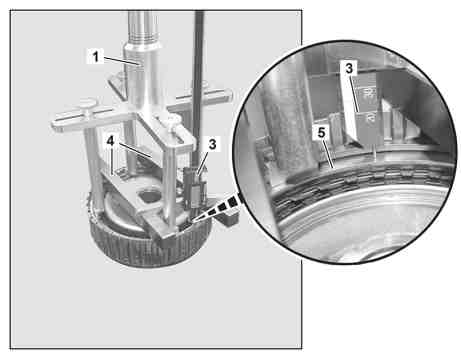

P27.51-2130-11
5
l
将止推装置 (1) 从离合器组件上拆下.
6
l
将平行规 (4) 放到内齿板支架上.
7
相对于卡环向上拉端盘 (5), 将深度计 (3) 移至端盘 (5), 然后读取并记录数值.
8
将实际数值与调节值表中的设定值进行比较    并使用相应的固定环调整间隙.

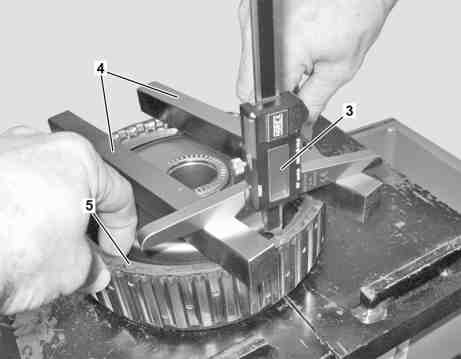

P27.51-2139-11
