变速箱

725.0/1

更改提示

22.06.2015

多片式制动器 B05 中的间隙

BE27.51-P-1001-01E

22.06.2015

多片式制动器 B06 中的间隙

BE27.51-P-1002-01E

多盘式离合器/多片式制动器的调整值

号码

名称

变速箱 725.0/1

BE27.51-P-1001-01E

多片式制动器 B05 中的间隙

间隙调节的接触力

F1

N

500

内板的数量

2

mm

1,7…1,9

3

mm

2,0…2,2

4

mm

2,3…2,5

多盘式离合器/多片式制动器的调整值

号码

名称

变速箱 725.0/1

BE27.51-P-1002-01E

多片式制动器 B06 中的间隙

间隙调节的接触力

F1

N

500

内板的数量

3

mm

1,6…1,8

4

mm

1,8…2,0

5

mm

2,1…2,3

1

拆下离合器组件.

2

l
将平行支架 (4) 放到变速箱外壳上.

3

将深度计 (3) 放到
l
平行规 (4) 上, 将其移至端面并将深度计 (3) 复位至 0 mm.

4

将深度计 (3) 移至活塞 (10), 测量并记录尺寸 1.

5

将已拆下的离合器组件 (7) 放到
l
平行规 (6) 上, 然后放置到授权服务中心压力机上.

p
确保蝶形弹簧不在锥形固定件上.

否则可能会损坏蝶形弹簧.

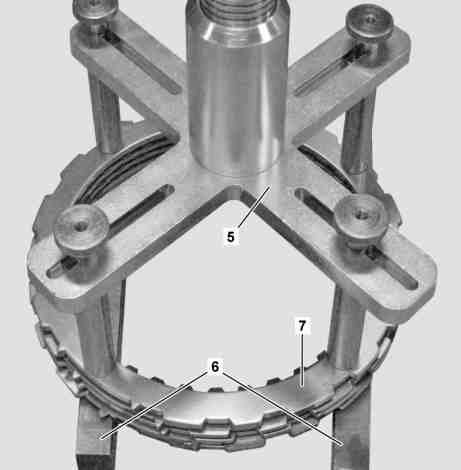

6

使用
l
止推装置 722 589 01 31 00 (5),
l
止推装置 208 589 00 21 00 的冲子和
l
推力缸向离合器组件 (7) 施加  施加 500 N 的力.

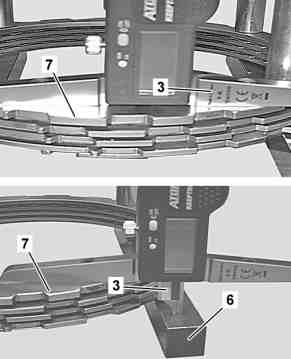

7

将深度计 (3) 放到离合器组件 (7) 上并复位至 0 mm.

8

将深度计 (3) 移至
l
平行规 (6), 测量并记录尺寸 2.

9

安装离合器组件 (7).

10

l
将平行支架 (4) 放到变速箱外壳上.

11

将深度计 (3) 放到
l
平行规 (4) 上, 将其移至端面并将深度计 (3) 复位至 0 mm.

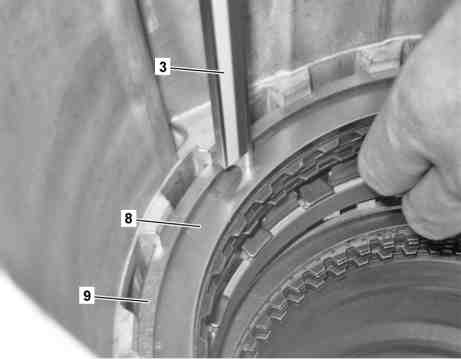

12

相对于卡环 (9) 用手向上拉离合器组件 (7).

13

将深度计 (3) 移至端盘 (8), 测量并记录尺寸 3.

14

确定垫片的厚度 = 尺寸 1 - 尺寸 2 = 临时值

临时值 - 尺寸 3 = 间隙

15

将实际数值与调节值表中的设定值进行比较    并使用合适的卡环设定间隙.
