变速箱

725.0/1

多盘式离合器/多片式制动器的调整值

号码

名称

变速箱 725.0/1

BE27.51-P-1003-01E

多片式制动器 B08 中的间隙

间隙调节的接触力

F1

N

600

内板的数量

3

mm

1,6…1,8

4

mm

1,8…2,0

1

将变矩器壳体与 B08 离合器一起放置到授权服务中心压力机上.

2

l
将推力缸连同
l
冲子一起安装到
l
止推装置 (1) 上.

3

l

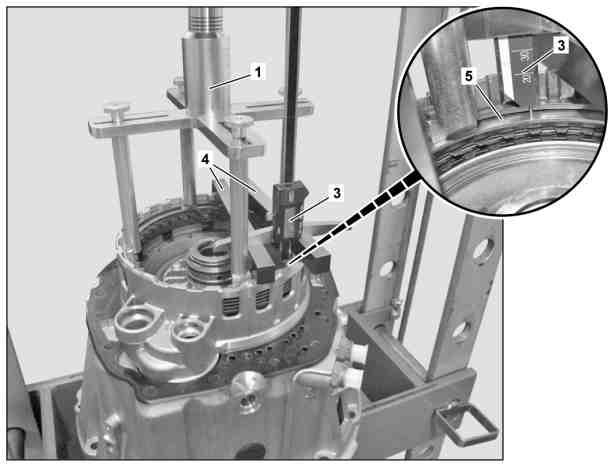

将止推装置 (1) 放到离合器组件上, 然后使用授权服务中心压力机向其施加  600 N 的力.

4

l
将平行规 (4) 放到内齿板支架上, 将深度计 (3) 平放在平行规 (4) 和端盘 (5) 上, 然后复位至 0 mm.

5

l
将止推装置 (1) 从离合器组件上拆下.

6

l

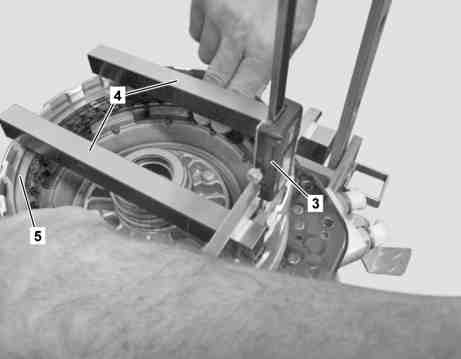

将平行规 (4) 放到内齿板支架上.

7

相对于卡环向上拉端盘 (5), 将深度计 (3) 移至端盘 (5), 然后读取并记录数值.

8

将实际数值与调节值表中的设定值进行比较  并使用合适的卡环设定间隙.
