AR27.55-P-0600OLC
拆卸/安装自动变速箱机油冷却机油管
09.08.2019
变速箱
725.0 属于型号213 带发动机642
除了代码M005 (带 4-MATIC/全轮驱动的车辆)
变速箱
725.0 属于型号213, 238 带发动机274
除了代码M005 (带 4-MATIC/全轮驱动的车辆)
变速箱
725.0 属于型号213, 238 带发动机276.8
除了代码M005 (带 4-MATIC/全轮驱动的车辆)
变速箱
725.0 属于型号213, 238 带发动机654
除了代码M005 (带 4-MATIC/全轮驱动的车辆)
变速箱
725.0 属于型号213, 238, 257 带发动机264
除了代码M005 (带 4-MATIC/全轮驱动的车辆)

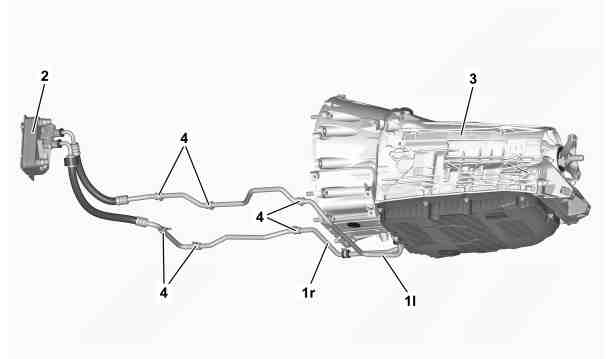

图示为变速箱 725.0, 装配发动机 274, 全时四轮驱动 (4MATIC)/代码 (M005) 除外
P27.55-2299-05
图示为变速箱 725.0, 适用于发动机 654 和发动机 264, 全时四轮驱动 (4MATIC)/代码 (M005) 除外
P27.55-2300-05

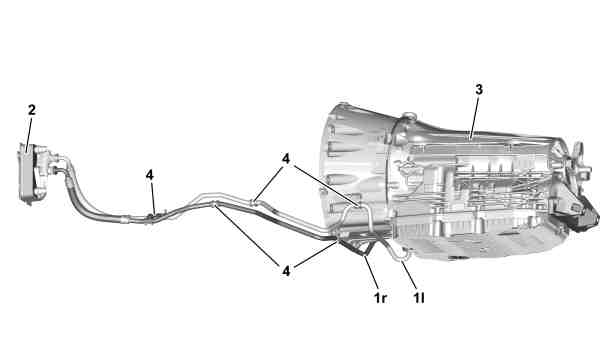

图示为变速箱 725.0, 装配发动机 642, 全时四轮驱动 (4MATIC)/代码 (M005) 除外
P27.55-2311-05

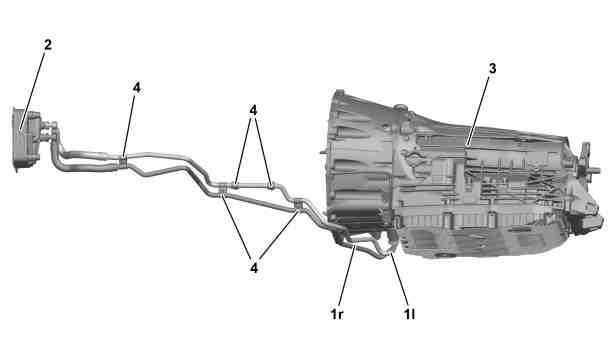

图示为变速箱 725.0, 适用于发动机 276.8, 全时四轮驱动 (4MATIC)/代码 (M005) 除外
P27.55-2338-05
a
风险
severity=D
有汽车打滑或从举升台上掉落而造成人员
死亡的
风险
。
将汽车在车辆举升机的支柱之间调准位置, 并在汽车制造商规定的车辆举升机支撑点上放置四个支承板.
AS00.00-Z-0010-01A
a
小心
severity=C
处理变速箱油时有对皮肤和眼睛的伤害
风险
。吞咽变速箱油有健康危险
穿戴防护手套, 防护服和防护眼镜.
不要将变速箱油注入饮料瓶中.
AS00.40-Z-0001-01A
a
小心
severity=C
被尖锐的汽车部件刮擦有导致
受伤的
风险
.
对带毛刺和锋利边角的车辆部件进行操作或在其附近作业时, 一定要戴上防护手套.
去除维修板件的毛刺.
AS00.00-Z-0017-01A
a
警告
severity=W
受伤的
风险
处理炽热或发光的物体时,可能导致皮肤或眼睛的损伤。
如有必要, 穿戴防护手套, 防护服和防护眼镜.
AS00.00-Z-0002-01A
关于自动变速箱的说明
AH27.19-P-0001-01NKB
1
拆下发动机舱底部饰板.
变速箱 725.0 属于型号213 带发动机642
除了代码M005 (带 4-MATIC/全轮驱动的车辆)
变速箱 725.0 属于型号213, 238 带发动机264
除了代码M005 (带 4-MATIC/全轮驱动的车辆)
变速箱 725.0 属于型号213, 238 带发动机274
除了代码M005 (带 4-MATIC/全轮驱动的车辆)
变速箱 725.0 属于型号213, 238 带发动机276.8
除了代码M005 (带 4-MATIC/全轮驱动的车辆)
变速箱 725.0 属于型号213, 238 带发动机654
除了代码M005 (带 4-MATIC/全轮驱动的车辆)
AR61.20-P-1105LWE
变速箱 725.0 属于型号257 带发动机264
除了代码M005 (带 4-MATIC/全轮驱动的车辆)
AR61.20-P-1105FR
i
安装:
仅在泄漏测试完成后, 才可安装发动机舱底部饰板.
2
彻底清洁变速箱油冷却器 (2) 处油管 (1l, 1r) 的周围区域.
3
将固定卡(4) 从油管(1l, 1r) 上分开.
变速箱 725.0 属于型号213 带发动机642
除了代码M005 (带 4-MATIC/全轮驱动的车辆)
变速箱 725.0 属于型号213, 238 带发动机274
除了代码M005 (带 4-MATIC/全轮驱动的车辆)
变速箱 725.0 属于型号213, 238 带发动机276.8
除了代码M005 (带 4-MATIC/全轮驱动的车辆)
n
螺栓 - 连接机油冷却器管路到发动油底壳
*BA27.55-P-1003-01D
n
螺栓 - 连接夹子到油管
*BA27.55-P-1004-01D
n
螺栓 - 连接机油冷却器油管的夹子到支架
*BA27.55-P-1005-01D
n
螺栓 - 连接机油冷却器油管夹到油底壳
*BA27.55-P-1006-01D
4
将油管 (1l, 1r) 从自动变速箱 (3) 上分开.
AR27.10-P-0501-03LF
5
用合适的密封塞密封自动变速箱 (3) 中的开口.
l
记录旋塞
*129589009100
6
将油管 (1l, 1r) 从变速箱油冷却器 (2) 上分开.
AR27.10-P-0501-03LF
7
用合适的密封塞密封变速箱油冷却器 (2) 中的开口.
l
记录旋塞
*129589009100
8.1
向后拆下油管 (1l, 1r).
变速箱 725.0 属于型号213 带发动机642
除了代码M005 (带 4-MATIC/全轮驱动的车辆)
变速箱 725.0 属于型号213, 238 带发动机274
除了代码M005 (带 4-MATIC/全轮驱动的车辆)
变速箱 725.0 属于型号213, 238 带发动机276.8
除了代码M005 (带 4-MATIC/全轮驱动的车辆)
8.2
向下拆下油管 (1l,1r).
变速箱 725.0 属于型号213, 238 带发动机654
除了代码M005 (带 4-MATIC/全轮驱动的车辆)
变速箱 725.0 属于型号213, 238, 257 带发动机264
除了代码M005 (带 4-MATIC/全轮驱动的车辆)
10
检查并校正自动变速箱 (3) 中的油位.
变速箱 725.0 属于型号213 带发动机642
除了代码M005 (带 4-MATIC/全轮驱动的车辆)
变速箱 725.0 属于型号213, 238 带发动机276.8
除了代码M005 (带 4-MATIC/全轮驱动的车辆)
变速箱 725.0 属于型号213, 238, 257 带发动机264
除了代码M005 (带 4-MATIC/全轮驱动的车辆)
变速箱 725.0 属于型号238 带发动机274
除了代码M005 (带 4-MATIC/全轮驱动的车辆)
变速箱 725.0 属于型号238 带发动机654
除了代码M005 (带 4-MATIC/全轮驱动的车辆)
变速箱 725.0 （725.007/017/047除外） 属于型号213 带发动机274
除了代码M005 (带 4-MATIC/全轮驱动的车辆)
变速箱 725.0 （725.007/017/047除外） 属于型号213 带发动机654
除了代码M005 (带 4-MATIC/全轮驱动的车辆)
AR27.00-P-0270EWN
变速箱 725.007/017 属于型号213 带发动机274
除了代码M005 (带 4-MATIC/全轮驱动的车辆)
变速箱 725.017 属于型号213 带发动机654
除了代码M005 (带 4-MATIC/全轮驱动的车辆)
AR27.00-P-0270EWH
a
警告
severity=W
发动机运转时, 汽车可能会自行起动而造成事故.发动机起动或运转期间, 在附近工作存在导致擦伤和烧伤的
风险
固定好车辆, 以防其自行移动. 穿上密闭且紧身的工作服. 切忌接触高温或旋转的部件.
AS00.00-Z-0005-01A
11
检查自动变速箱 (3) 是否正常工作及是否泄漏.
12
安装发动机舱底部饰板.
变速箱 725.0 属于型号213 带发动机642
除了代码M005 (带 4-MATIC/全轮驱动的车辆)
变速箱 725.0 属于型号213, 238 带发动机264
除了代码M005 (带 4-MATIC/全轮驱动的车辆)
变速箱 725.0 属于型号213, 238 带发动机274
除了代码M005 (带 4-MATIC/全轮驱动的车辆)
变速箱 725.0 属于型号213, 238 带发动机276.8
除了代码M005 (带 4-MATIC/全轮驱动的车辆)
变速箱 725.0 属于型号213, 238 带发动机654
除了代码M005 (带 4-MATIC/全轮驱动的车辆)
AR61.20-P-1105LWE
变速箱 725.0 属于型号257 带发动机264
除了代码M005 (带 4-MATIC/全轮驱动的车辆)
AR61.20-P-1105FR
BA27.55-P-1003-01D
螺栓 - 连接机油冷却器管路到发动油底壳
Nm
12
BA27.55-P-1004-01D
螺栓 - 连接夹子到油管
Nm
8
BA27.55-P-1005-01D
螺栓 - 连接机油冷却器油管的夹子到支架
Nm
8
BA27.55-P-1006-01D
螺栓 - 连接机油冷却器油管夹到油底壳
Nm
8
129 589 00 91 00
记录旋塞
