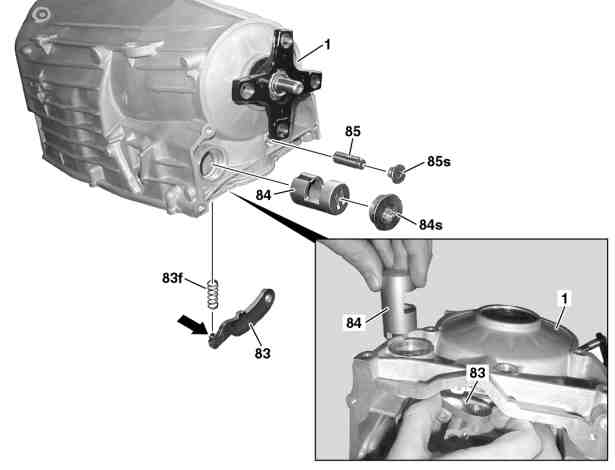

变速箱

725.0

1

变速箱外壳

83

驻车止动装置

83f

弹簧

84

导套

84s

螺旋塞

85

支承轴销

85s

螺旋塞

a
小心
severity=C

处理变速箱油时有对皮肤和眼睛的伤害
风险
。吞咽变速箱油有健康危险

穿戴防护手套, 防护服和防护眼镜.

不要将变速箱油注入饮料瓶中.

AS00.40-Z-0001-01A

专业提示
severity=N

关于根据转动角控制的拧紧过程建立的螺栓连接的说明

AH00.00-P-0020-01A

专业提示
severity=N

关于自锁螺母和螺栓的说明

AH00.00-N-0001-01A

关于自动变速箱的说明

AH27.19-P-0001-01NKB

e
d

拆卸/安装

1

将变速箱固定到装配台上.

变速箱 725.007/017/037/047

AR27.10-P-0600-01MRD

变速箱 725.0 （725.007/017/037/047除外）

AR27.10-P-0600-01EWM

A

000 588 00 31 00 乘用车装配台

WS01.00-N-3028B

i
市售设备/工具

伸臂起重机

l
变速箱 725.007/017/037/047

适配器

*725589043100

l
变速箱 725.007/017/037/047

装配工具

*724589044000

l
变速箱 725.0 （725.007/017/037/047除外）

支撑固定件

*725589004000

l
举升装置

*724589026300

2

拆下完全集成式变速箱控制系统控制单元.

AR27.19-P-0200EWM

p

对变速箱执行作业时必须确保清洁度.

否则, 在变速箱的液压部件中, 即使极微小的异物也能导致故障或使变速箱完全无法运转

i
使用无绒清洁布来清洁. 油鞣革最为合适.

3

拆下发动机后支座支架.

n
螺钉/螺栓 - 连接后部支架到变速箱

*BA27.10-P-1011-04H

4

拆下螺旋塞 (85s).

n
连接螺旋塞到变速箱后部

*BA27.10-P-1014-04H

5

使用条形磁铁拉出支承轴销 (85).

i
安装:
支承轴销 (85) 的倒角侧必须朝向变速箱.

6

拆下螺旋塞 (84s).

n
连接螺旋塞到变速箱后部

*BA27.10-P-1014-04H

7

克服弹簧 (83f) 的作用尽量推压驻车定位槽 (83), 然后使用条形磁铁拉出导向轴套 (84).

8

将驻车止动装置 (83) 连同弹簧 (83f) 一起拆下.

i
安装:
将弹簧 (83f) 压到驻车定位槽 (83) 的双头螺栓上 (箭头所示), 然后将两个部件安装在变速箱外壳 (1) 中.

9

按照拆卸的相反顺序进行安装.

n
自动变速箱总成

号码

名称

变速箱 725.0

BA27.10-P-1011-04H

螺钉/螺栓 - 连接后部支架到变速箱

第 1 级

Nm

10

第 2 级

∡°

90

n
自动变速箱总成

号码

名称

变速箱 725.0

BA27.10-P-1014-04H

连接螺旋塞到变速箱后部

M16

Nm

22

M36

Nm

70
