型号

205, 213, 217, 218, 222, 238, 253, 257, 290 带变速箱725.0 （725.06/09除外）

带代码M005 (带 4-MATIC/全轮驱动的车辆)

更改提示

27.10.2017

分动箱的放油螺塞

BA28.10-P-1003-01G

27.10.2017

分动箱的油位螺塞

BA28.10-P-1007-01G

n
分动箱总成

号码

名称

型号 205, 213, 217, 218, 222, 223, 238, 253, 257, 290 带变速箱725.0/1

带代码M005 (带 4-MATIC/全轮驱动的车辆)

BA28.10-P-1003-01G

连接放油螺塞到分动箱

Nm

25

n
分动箱总成

号码

名称

型号 205, 213, 217, 218, 222, 223, 238, 253, 257, 290 带变速箱725.0/1

带代码M005 (带 4-MATIC/全轮驱动的车辆)

BA28.10-P-1007-01G

连接油位玻璃观察孔到分动箱

Nm

11

j
分动箱总成

号码

名称

车型 205, 213, 217, 218, 222, 238, 253, 257, 290, 装配变速箱 725.0

BF28.10-P-1001-01F

分动箱机油

加注容积

Liter

0,65

表

BB00.40-P-0236-15A

检修工具

号码

名称

订单号

BR00.45-Z-1028-04A

零件清洁剂

A 000 986 56 01

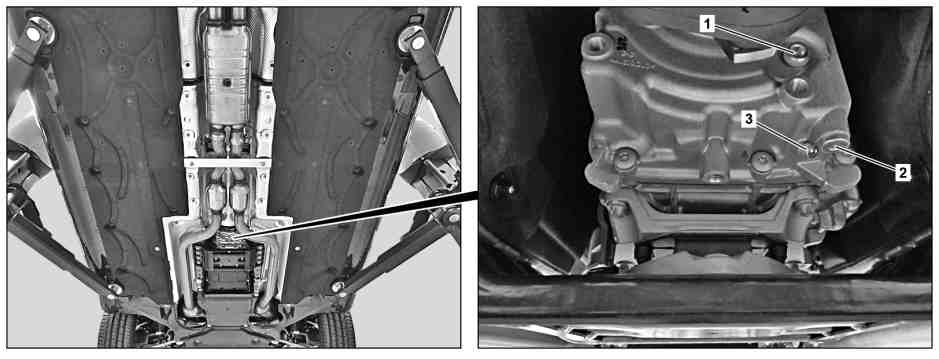

图示为: 车型 218

1

清洁放油螺塞 (2) 和油位螺塞 (3) 的周围区域 .

2

松开油位螺塞 (3), 直至其与放油螺塞 (2) 接触为止.

3

拆下放油螺塞 (2).

4

清洁放油螺塞 (2) 的螺纹孔 .

5

清洁放油螺塞 (2) .

6

将手动泵
l
的加注软管插入放油螺塞 (2) 的螺纹孔中, 直至其位于溢流管的上边缘处.

7

使用手动泵
l
将分动箱油添加到分动箱中, 直至有多余的分动箱油从放油螺塞 (2) 的螺纹孔中流出
j
.

8

将分动箱油从放油螺塞 (2) 的螺纹孔中排出, 直至分动箱油停止流动.

9

将放油螺塞 (2) 拧入分动箱中并拧紧
n
.

10

拧入油位螺塞 (3) 并拧紧
n
.
