变速箱

725.0 属于型号213 （213.088/089/288/289除外）, 238

带代码M005 (带 4-MATIC/全轮驱动的车辆)

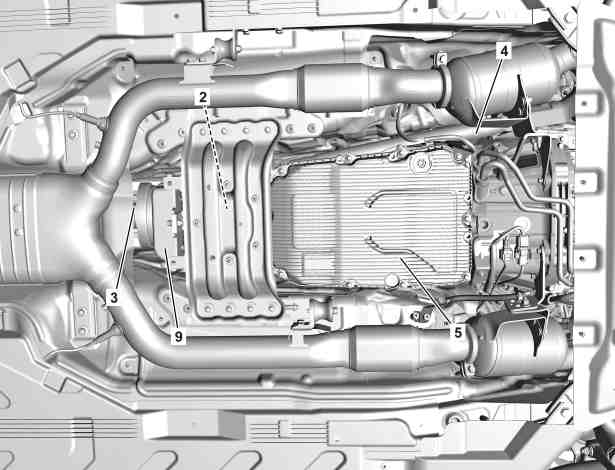

图示为装配发动机 276.8 的车型 213

2

发动机后支座

3

传动轴

4

前轴传动轴

5

变速箱

9

减震器

6

螺栓

7

分动箱

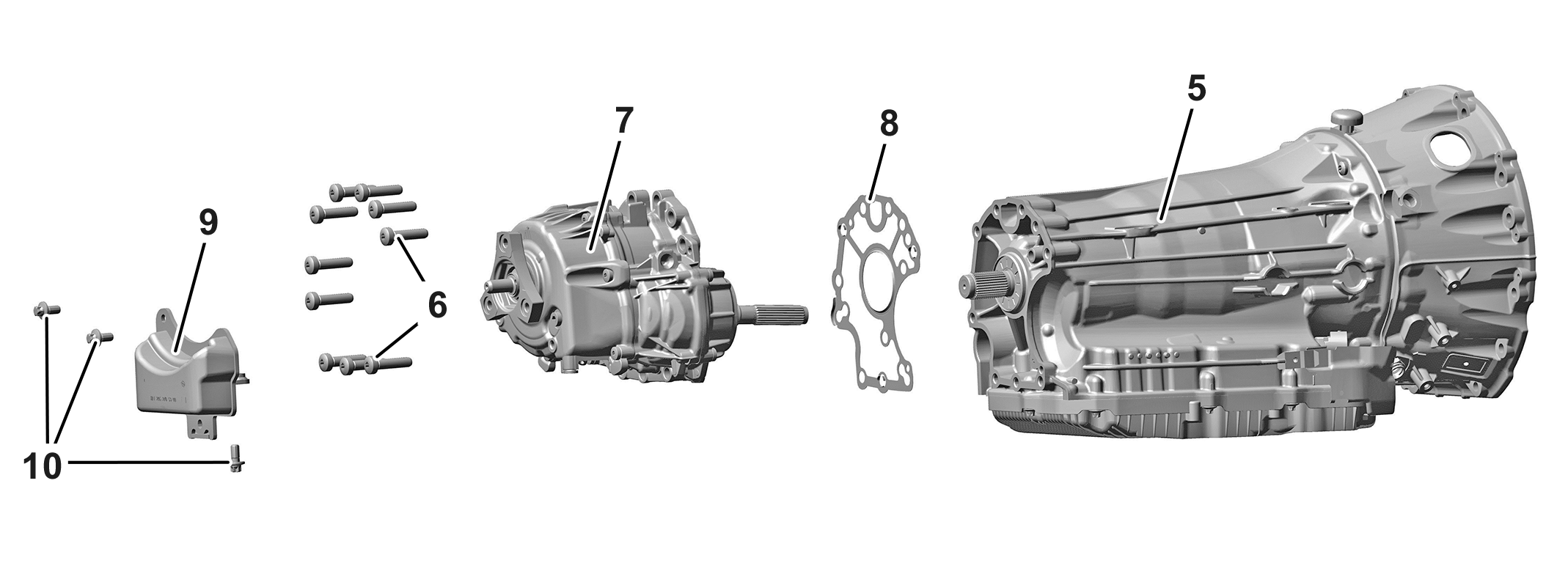

图示为变速箱 725.0, 装配发动机 276.8

5

变速箱

6

螺栓

7

分动箱

8

中间板

9

减震器

10

螺栓

a
风险
severity=D

有汽车打滑或从举升台上掉落而造成人员
死亡的
风险
。

将汽车在车辆举升机的支柱之间调准位置, 并在汽车制造商规定的车辆举升机支撑点上放置四个支承板.

AS00.00-Z-0010-01A

a
小心
severity=C

处理变速箱油时有对皮肤和眼睛的伤害
风险
。吞咽变速箱油有健康危险

穿戴防护手套, 防护服和防护眼镜.

不要将变速箱油注入饮料瓶中.

AS00.40-Z-0001-01A

a
小心
severity=C

被尖锐的汽车部件刮擦有导致
受伤的
风险
.

对带毛刺和锋利边角的车辆部件进行操作或在其附近作业时, 一定要戴上防护手套.

去除维修板件的毛刺.

AS00.00-Z-0017-01A

a
警告
severity=W

受伤的
风险
处理炽热或发光的物体时,可能导致皮肤或眼睛的损伤。

如有必要, 穿戴防护手套, 防护服和防护眼镜.

AS00.00-Z-0002-01A

专业提示
severity=N

关于自攻螺钉连接方法的说明

AH00.00-P-0007-01SF

专业提示
severity=N

关于根据转动角控制的拧紧过程建立的螺栓连接的说明

AH00.00-P-0020-01A

专业提示
severity=N

关于自锁螺母和螺栓的说明

AH00.00-N-0001-01A

专业提示
severity=N

有关用铝螺栓进行螺栓连接的提示

AH00.00-P-0006-01RM

关于自动变速箱的说明

AH27.19-P-0001-01NKB

e
d

拆卸/安装

1

将变速箱 (5) 换入空档位置.

2

固定车辆, 以防止其自行移动.

3

解除驻车制动.

4

将车辆固定到车辆举升机上.

AR00.60-P-1006A

5

拆下中央和后部发动机舱底部饰板.

AR61.20-P-1105LWE

i
安装:
仅在泄漏测试完成后, 才可安装前部和后部发动机舱底部饰板.

6

拆下排气系统.

变速箱 725.0 属于型号213 （213.088/089/288/289除外） 带发动机274.9

带代码M005 (带 4-MATIC/全轮驱动的车辆)

AR49.10-P-7142MRD

变速箱 725.0 属于型号238 带发动机274.9

带代码M005 (带 4-MATIC/全轮驱动的车辆)

AR49.10-P-7142MRC

变速箱 725.0 属于型号213 （213.088/089/288/289除外）, 238 带发动机276.8

带代码M005 (带 4-MATIC/全轮驱动的车辆)

除了代码598 (带传感器的汽油微粒滤清器 (OPF))

AR49.10-P-7142MND

变速箱 725.0 属于型号213 （213.088/089/288/289除外）, 238 带发动机654

带代码M005 (带 4-MATIC/全轮驱动的车辆)

AR49.10-P-7142OLC

变速箱 725.0 属于型号213 （213.088/089/288/289除外）, 238 带发动机642

带代码M005 (带 4-MATIC/全轮驱动的车辆)

AR49.10-P-7142OGW

变速箱 725.0 属于型号213 （213.088/089/288/289除外）, 238 带发动机656

带代码M005 (带 4-MATIC/全轮驱动的车辆)

AR49.10-P-7142OIB

变速箱 725.0 属于型号213 （213.088/089/288/289除外）, 238 带发动机256.9

带代码M005 (带 4-MATIC/全轮驱动的车辆)

AR49.10-P-7142MSA

变速箱 725.0 属于型号213 （213.088/089/288/289除外）, 238 带发动机264

带代码M005 (带 4-MATIC/全轮驱动的车辆)

AR49.10-P-7142MRH

7

拆下变速箱 (5) 后方的隔热板.

8

将传动轴 (3) 从分动箱 (7) 的输出凸缘上拆下, 向后滑动并固定以防掉落.

AR41.10-P-0040-01LW

y

WF58.50-P-4110-01A

n
变速箱 725.0 属于型号238

带代码M005 (带 4-MATIC/全轮驱动的车辆)连接挠性联轴器到变速箱/后轴差速器或传动轴

*BA41.10-P-1001-01N

n
变速箱 725.0 属于型号213 （213.088/089/288/289除外）

带代码M005 (带 4-MATIC/全轮驱动的车辆)连接挠性联轴器到变速箱/后轴差速器或传动轴

*BA41.10-P-1001-01M

l
反向固定器

*176589004000

9

拆下发动机后支座 (2).

变速箱 725.0 属于型号213 （213.088/089/288/289除外）, 238 带发动机276.8

带代码M005 (带 4-MATIC/全轮驱动的车辆)

AR22.10-P-1160MND

变速箱 725.0 属于型号213 （213.088/089/288/289除外） 带发动机274

带代码M005 (带 4-MATIC/全轮驱动的车辆)

变速箱 725.0 属于型号213 （213.088/089/288/289除外）, 238 带发动机642

带代码M005 (带 4-MATIC/全轮驱动的车辆)

变速箱 725.0 属于型号213 （213.088/089/288/289除外）, 238 带发动机654

带代码M005 (带 4-MATIC/全轮驱动的车辆)

AR22.10-P-1160OLC

变速箱 725.0 属于型号213, 238 带发动机264

带代码M005 (带 4-MATIC/全轮驱动的车辆)

变速箱 725.0 属于型号238 带发动机274.9

带代码M005 (带 4-MATIC/全轮驱动的车辆)

AR22.10-P-1160MRD

变速箱 725.0 属于型号213 （213.088/089/288/289除外）, 238 带发动机656

带代码M005 (带 4-MATIC/全轮驱动的车辆)

AR22.10-P-1160OIB

变速箱 725.0 属于型号213 （213.088/089/288/289除外）, 238 带发动机256.9

带代码M005 (带 4-MATIC/全轮驱动的车辆)

AR22.10-P-1160MSA

10

松开螺栓 (10), 然后拆下减振器 (9).

n
螺栓 - 连接减震器到分动箱

*BA28.10-P-1008-01G

11

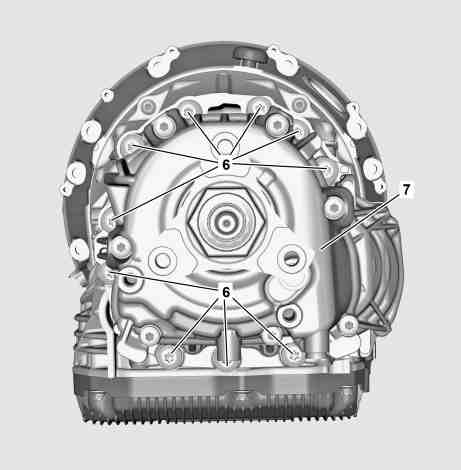

降下变速箱 (5), 直到可以接触到分动箱 (7) 圆周上的所有螺栓 (6).

12

支撑分动箱 (7).

A

000 588 10 62 00 支撑板

WS26.00-P-3309B

A

000 588 11 62 00 主总成支架

WS01.00-P-0092B

13

松开螺栓(6) 并拆下分动箱(7).

i
安装:
安装分动箱 (7) 前, 在变速箱输出轴 (5) 的齿轮上涂抹润滑脂.

i
需要助手辅助完成前轴传动轴 (4) 凸缘处的断开和连接.

Klueber Microlube GNY 202

*BR00.45-Z-1071-06A

n
螺栓 - 连接分动箱到自动变速箱

*BA28.10-P-1001-01G

14

检查中间板 (8) 是否损坏.

如果存在问题,

↓

更换中间板 (8).

15

按照拆卸的相反顺序进行安装.

结束任务

16

检查并校正分动箱 (7) 的机油液位.

变速箱 725.0 （725.06/09除外） 属于型号213 （213.088/089/288/289除外）, 238

带代码M005 (带 4-MATIC/全轮驱动的车辆)

AR28.10-P-0100-06A

j
分动箱机油

*BF28.10-P-1001-01F

n
连接油位玻璃观察孔到分动箱

*BA28.10-P-1007-01G

n
连接放油螺塞到分动箱

*BA28.10-P-1003-01G

零件清洁剂

*BR00.45-Z-1028-04A

l
手动泵

*210589007100

a
警告
severity=W

在操作排气系统和相关部件时有烧伤、窒息和中毒危险。 由于吸入废气的气态和固态部分造成窒息和中毒危险。 由于皮肤接触废气的固态部分造成中毒危险。

穿戴防护服和防护眼镜. 使用排风装置. 将人员撤离危险区域.

AS49.00-Z-0001-01A

a
警告
severity=W

发动机运转时, 汽车可能会自行起动而造成事故.发动机起动或运转期间, 在附近工作存在导致擦伤和烧伤的
风险

固定好车辆, 以防其自行移动. 穿上密闭且紧身的工作服. 切忌接触高温或旋转的部件.

AS00.00-Z-0005-01A

17

执行发动机试运行, 然后检查分动箱(7) 是否正常工作及其密封性.

n
分动箱总成

号码

名称

型号 205, 213, 217, 218, 222, 223, 238, 253, 257, 290 带变速箱725.0/1

带代码M005 (带 4-MATIC/全轮驱动的车辆)

BA28.10-P-1001-01G

螺栓 - 连接分动箱到自动变速箱

第 1 级

Nm

30

第 2 级

∡°

90

n
分动箱总成

号码

名称

型号 205, 213, 217, 218, 222, 223, 238, 253, 257, 290 带变速箱725.0/1

带代码M005 (带 4-MATIC/全轮驱动的车辆)

BA28.10-P-1003-01G

连接放油螺塞到分动箱

Nm

25

n
分动箱总成

号码

名称

型号 205, 213, 217, 218, 222, 223, 238, 253, 257, 290 带变速箱725.0/1

带代码M005 (带 4-MATIC/全轮驱动的车辆)

BA28.10-P-1007-01G

连接油位玻璃观察孔到分动箱

Nm

11

n
分动箱总成

号码

名称

型号 205, 213, 217, 218, 222, 223, 238, 253, 257, 290 带变速箱725.0/1

带代码M005 (带 4-MATIC/全轮驱动的车辆)

BA28.10-P-1008-01G

螺栓 - 连接减震器到分动箱

Nm

39

n
传动轴

号码

名称

型号 213

BA41.10-P-1001-01M

连接挠性联轴器到变速箱/后轴差速器或传动轴

直接螺纹连接

第 1 级

Nm

60

第 2 级

∡°

90

n
传动轴

号码

名称

型号 238

BA41.10-P-1001-01N

连接挠性联轴器到变速箱/后轴差速器或传动轴

直接螺纹连接

第 1 级

Nm

60

第 2 级

∡°

90

j
分动箱总成

号码

名称

车型 205, 213, 217, 218, 222, 238, 253, 257, 290, 装配变速箱 725.0

BF28.10-P-1001-01F

分动箱机油

加注容积

Liter

0,65

表

BB00.40-P-0236-15A

检修工具

号码

名称

订单号

BR00.45-Z-1028-04A

零件清洁剂

A 000 986 56 01

BR00.45-Z-1071-06A

Klueber Microlube GNY 202

A 001 989 44 51 10
