型号

213, 238 带变速箱725.0

带代码M005 (4MATIC)

1

导向件

2

径向轴密封圈

6

冲子

2

径向轴密封圈

3

支承环

4

防尘罩

5

保护装置

2

径向轴密封圈

3

支承环

7

冲子

a
风险
severity=D

有汽车打滑或从举升台上掉落而造成人员
死亡的
风险
。

将汽车在车辆举升机的支柱之间调准位置, 并在汽车制造商规定的车辆举升机支撑点上放置四个支承板.

AS00.00-Z-0010-01A

a
小心
severity=C

处理变速箱油时有对皮肤和眼睛的伤害
风险
。吞咽变速箱油有健康危险

穿戴防护手套, 防护服和防护眼镜.

不要将变速箱油注入饮料瓶中.

AS00.40-Z-0001-01A

a
小心
severity=C

被尖锐的汽车部件刮擦有导致
受伤的
风险
.

对带毛刺和锋利边角的车辆部件进行操作或在其附近作业时, 一定要戴上防护手套.

去除维修板件的毛刺.

AS00.00-Z-0017-01A

a
警告
severity=W

受伤的
风险
处理炽热或发光的物体时,可能导致皮肤或眼睛的损伤。

如有必要, 穿戴防护手套, 防护服和防护眼镜.

AS00.00-Z-0002-01A

e

拆卸

1

拆下分动箱

型号 213.088/089/288/289 带变速箱725.0

带代码M005 (4MATIC)

AR28.10-P-0100MNE

型号 213 （213.088/089/288/289除外）, 238 带变速箱725.0

带代码M005 (4MATIC)

AR28.10-P-0100OLC

2

用合适的工具拆下径向轴密封圈 (2)

p

切勿损坏分动箱中径向轴密封圈 (2) 的底座.

否则会发生泄漏.

3

拆下支承环 (3)

4

拆下防尘罩 (4)

5

检查径向轴密封圈 (2) 的底座是否损坏和磨损

如果出现损坏和/或磨损

↓

更换分动箱.

d

安装

6

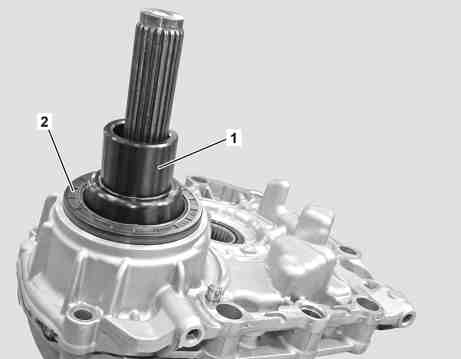

将导向装置 (1) 安装到驱动轴上

l
冲子

*725589051500

7

在新径向轴密封圈 (2) 的密封唇上涂抹变速箱油

g

液体变速箱油 ATF（规格 236.17）

BB00.40-P-0236-17A

8

将新的径向轴密封圈 (2) 置于开口中

9

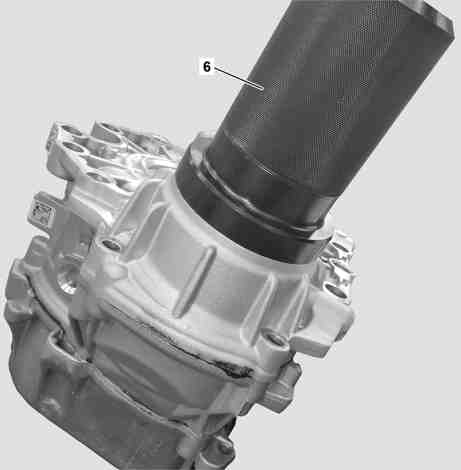

用冲子 (6) 压入新的径向轴密封圈 (2), 直至冲子 (6) 与外壳接触

l
冲子

*725589051500

10

拆下导向件 (1)

11

将保护装置 (5) 安装到输出轴上

l
冲子

*725589041500

12

在防尘罩 (4) 的内侧涂抹变速箱油

g

液体变速箱油 ATF（规格 236.17）

BB00.40-P-0236-17A

13

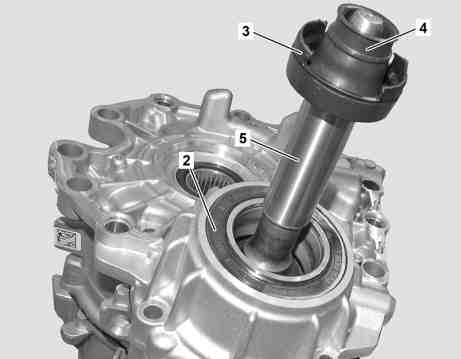

将防尘罩 (4) 和支承环 (3) 滑到保护装置 (5) 上

14

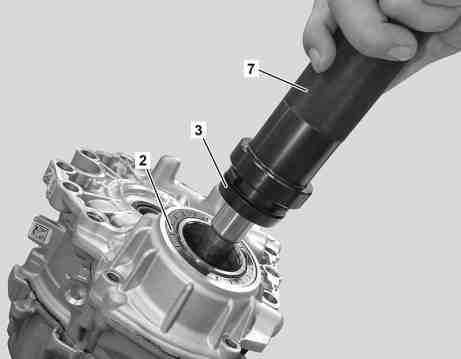

用冲子 (7) 压入支承环 (3), 直至冲子 (7) 与外壳接触

l
冲子

*725589041500

15

安装分动箱

型号 213.088/089/288/289 带变速箱725.0

带代码M005 (4MATIC)

AR28.10-P-0100MNE

型号 213 （213.088/089/288/289除外）, 238 带变速箱725.0

带代码M005 (4MATIC)

AR28.10-P-0100OLC
