变速箱

725.0 属于型号213, 238

带代码M005 (带 4-MATIC/全轮驱动的车辆)

更改提示

27.10.2017

分动箱的放油螺塞

BA28.10-P-1003-01G

27.10.2017

分动箱的油位螺塞

BA28.10-P-1007-01G

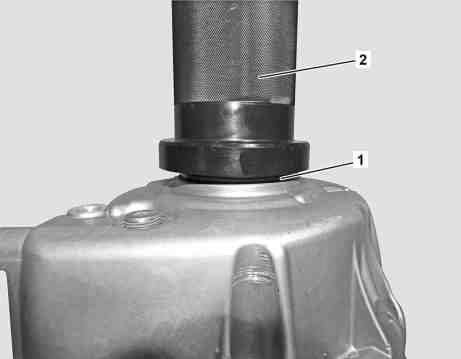

1

径向轴密封环

2

冲子

a
风险
severity=D

有汽车打滑或从举升台上掉落而造成人员
死亡的
风险
。

将汽车在车辆举升机的支柱之间调准位置, 并在汽车制造商规定的车辆举升机支撑点上放置四个支承板.

AS00.00-Z-0010-01A

a
警告
severity=W

受伤的
风险
处理炽热或发光的物体时,可能导致皮肤或眼睛的损伤。

如有必要, 穿戴防护手套, 防护服和防护眼镜.

AS00.00-Z-0002-01A

a
小心
severity=C

处理变速箱油时有对皮肤和眼睛的伤害
风险
。吞咽变速箱油有健康危险

穿戴防护手套, 防护服和防护眼镜.

不要将变速箱油注入饮料瓶中.

AS00.40-Z-0001-01A

a
小心
severity=C

被尖锐的汽车部件刮擦有导致
受伤的
风险
.

对带毛刺和锋利边角的车辆部件进行操作或在其附近作业时, 一定要戴上防护手套.

去除维修板件的毛刺.

AS00.00-Z-0017-01A

专业提示
severity=N

关于自锁螺母和螺栓的说明

AH00.00-N-0001-01A

e

拆卸

1

拆下传动轴

AR41.10-P-0050LW

2

拆下输出凸缘

AR28.10-P-4080-02A

l
套筒扳手头

*126589020900

l
拉拔器，双臂

*000589883300

l
销子扳手

*129589010700

3

使用合适的工具将径向轴密封圈 (1) 从分动箱撬出

p

小心地拆下径向轴密封环 (1), 切勿损坏分动箱的底座.

否则会发生泄漏.

4

检查径向轴密封环 (1) 的底座是否损坏

如果出现损坏

↓

更换分动箱.

变速箱 725.0 属于型号213.088/089/288/289

带代码M005 (带 4-MATIC/全轮驱动的车辆)

AR28.10-P-0100MNE

变速箱 725.0 属于型号213 （213.088/089/288/289除外）, 238

带代码M005 (带 4-MATIC/全轮驱动的车辆)

AR28.10-P-0100OLC

d

安装

5

在新径向轴密封圈 (1) 的密封唇上涂抹变速箱油

g

液体变速箱油 ATF（规格 236.17）

BB00.40-P-0236-17A

6

用冲子 (1) 压入新的径向轴密封环 (2), 直至冲子 (2) 与分动箱接触

l
冲子

*725589031500

7

安装输出凸缘

AR28.10-P-4080-02A

n
环形螺母 - 连接输出凸缘到输出轴

*BA27.10-P-1012-04H

l
销子扳手

*129589010700

l
套筒扳手头

*126589020900

8

安装传动轴

AR41.10-P-0050LW

i
只有在泄漏测试完成后, 才可安装发动机舱底部饰板的中部和后部.

9

检查并校正分动箱中的油位

变速箱 725.09 属于型号213

带代码M005 (带 4-MATIC/全轮驱动的车辆)

AR28.10-P-0100-06MNE

变速箱 725.0 （725.06/09除外） 属于型号213, 238

带代码M005 (带 4-MATIC/全轮驱动的车辆)

AR28.10-P-0100-06A

j
分动箱机油

*BF28.10-P-1001-01F

n
连接油位玻璃观察孔到分动箱

*BA28.10-P-1007-01G

n
连接放油螺塞到分动箱

*BA28.10-P-1003-01G

零件清洁剂

*BR00.45-Z-1028-04A

l
手动泵

*210589007100

a
警告
severity=W

发动机运转时, 汽车可能会自行起动而造成事故.发动机起动或运转期间, 在附近工作存在导致擦伤和烧伤的
风险

固定好车辆, 以防其自行移动. 穿上密闭且紧身的工作服. 切忌接触高温或旋转的部件.

AS00.00-Z-0005-01A

10

执行发动机试运行, 然后检查分动箱是否正常工作及其密封性

11

安装发动机舱底部饰板的中部和后部

AR61.20-P-1105LWE

n
自动变速箱总成

号码

名称

变速箱 725.0

BA27.10-P-1012-04H

环形螺母 - 连接输出凸缘到输出轴

Nm

200

n
分动箱总成

号码

名称

型号 205, 213, 217, 218, 222, 223, 238, 253, 257, 290 带变速箱725.0/1

带代码M005 (带 4-MATIC/全轮驱动的车辆)

BA28.10-P-1003-01G

连接放油螺塞到分动箱

Nm

25

n
分动箱总成

号码

名称

型号 205, 213, 217, 218, 222, 223, 238, 253, 257, 290 带变速箱725.0/1

带代码M005 (带 4-MATIC/全轮驱动的车辆)

BA28.10-P-1007-01G

连接油位玻璃观察孔到分动箱

Nm

11

j
分动箱总成

号码

名称

车型 205, 213, 217, 218, 222, 238, 253, 257, 290, 装配变速箱 725.0

BF28.10-P-1001-01F

分动箱机油

加注容积

Liter

0,65

表

BB00.40-P-0236-15A

检修工具

号码

名称

订单号

BR00.45-Z-1028-04A

零件清洁剂

A 000 986 56 01
