变速箱

725.0 属于型号213, 238

带代码M005 (4MATIC)

1

导向件

2

径向轴密封圈

4

冲子

a
风险
severity=D

有汽车打滑或从举升台上掉落而造成人员
死亡的
风险
。

将汽车在车辆举升机的支柱之间调准位置, 并在汽车制造商规定的车辆举升机支撑点上放置四个支承板.

AS00.00-Z-0010-01A

a
小心
severity=C

处理变速箱油时有对皮肤和眼睛的伤害
风险
。吞咽变速箱油有健康危险

穿戴防护手套, 防护服和防护眼镜.

不要将变速箱油注入饮料瓶中.

AS00.40-Z-0001-01A

a
小心
severity=C

被尖锐的汽车部件刮擦有导致
受伤的
风险
.

对带毛刺和锋利边角的车辆部件进行操作或在其附近作业时, 一定要戴上防护手套.

去除维修板件的毛刺.

AS00.00-Z-0017-01A

a
警告
severity=W

受伤的
风险
处理炽热或发光的物体时,可能导致皮肤或眼睛的损伤。

如有必要, 穿戴防护手套, 防护服和防护眼镜.

AS00.00-Z-0002-01A

e

拆卸

1

拆下分动箱

变速箱 725.0 属于型号213.088/089/288/289

带代码M005 (4MATIC)

AR28.10-P-0100MNE

变速箱 725.0 属于型号213 （213.088/089/288/289除外）, 238

带代码M005 (4MATIC)

AR28.10-P-0100OLC

2

使用合适的工具将径向轴密封圈 (2) 从分动箱撬出

p

小心地拆下径向轴密封圈 (2), 切勿损坏分动箱的底座.

否则会发生泄漏.

3

检查径向轴密封圈 (2) 的底座是否损坏

如果出现损坏

↓

更换分动箱.

d

安装

4

在新径向轴密封圈 (2) 的密封唇上涂抹变速箱油

g

液体变速箱油 ATF（规格 236.17）

BB00.40-P-0236-17A

5

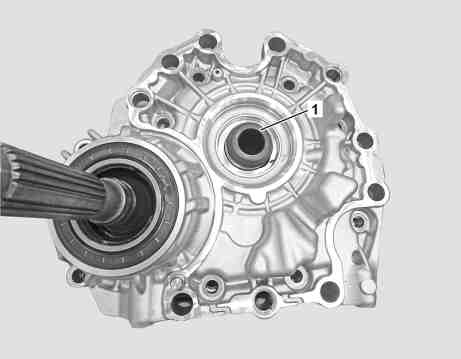

将导向装置 (1) 插入外壳中

l
冲子

*725589021500

6

将新径向轴密封圈 (2) 置于冲子 (4) 上

l
冲子

*725589021500

7

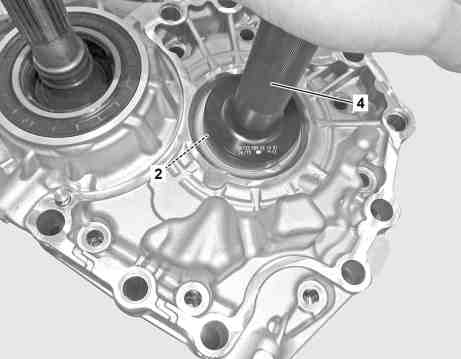

用冲子 (4) 压入新的径向轴密封圈 (2), 直至冲子 (4) 与外壳相接触

l
冲子

*725589021500

8

将导向装置 (1) 从外壳上拆下

l
冲子

*725589021500

9

安装分动箱

变速箱 725.0 属于型号213.088/089/288/289

带代码M005 (4MATIC)

AR28.10-P-0100MNE

变速箱 725.0 属于型号213 （213.088/089/288/289除外）, 238

带代码M005 (4MATIC)

AR28.10-P-0100OLC
