变速箱

725.0 属于型号213 （213.088/089/288/289除外）, 238

带代码M005 (带 4-MATIC/全轮驱动的车辆)

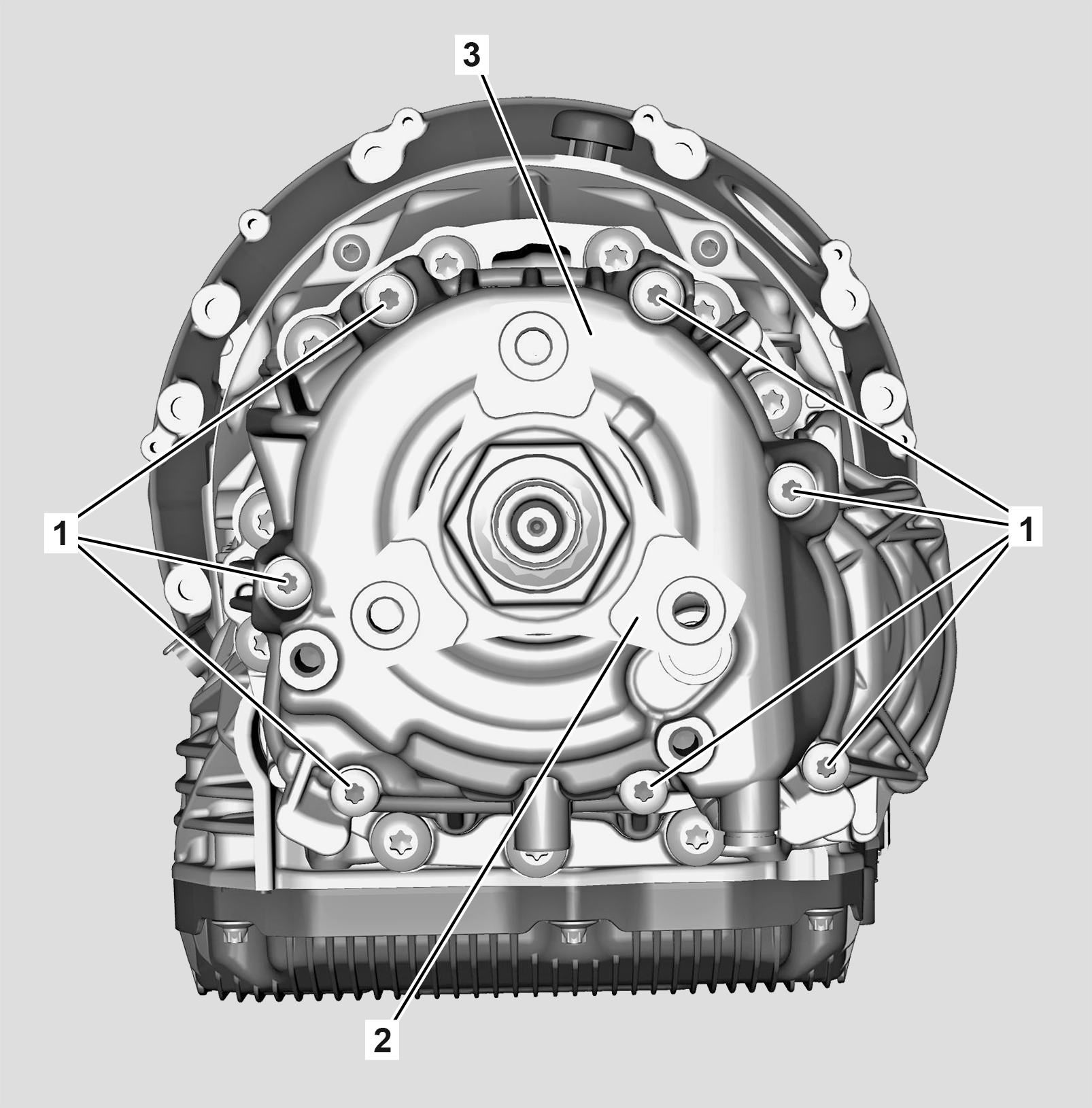

1

螺栓

2

输出凸缘

3

护盖

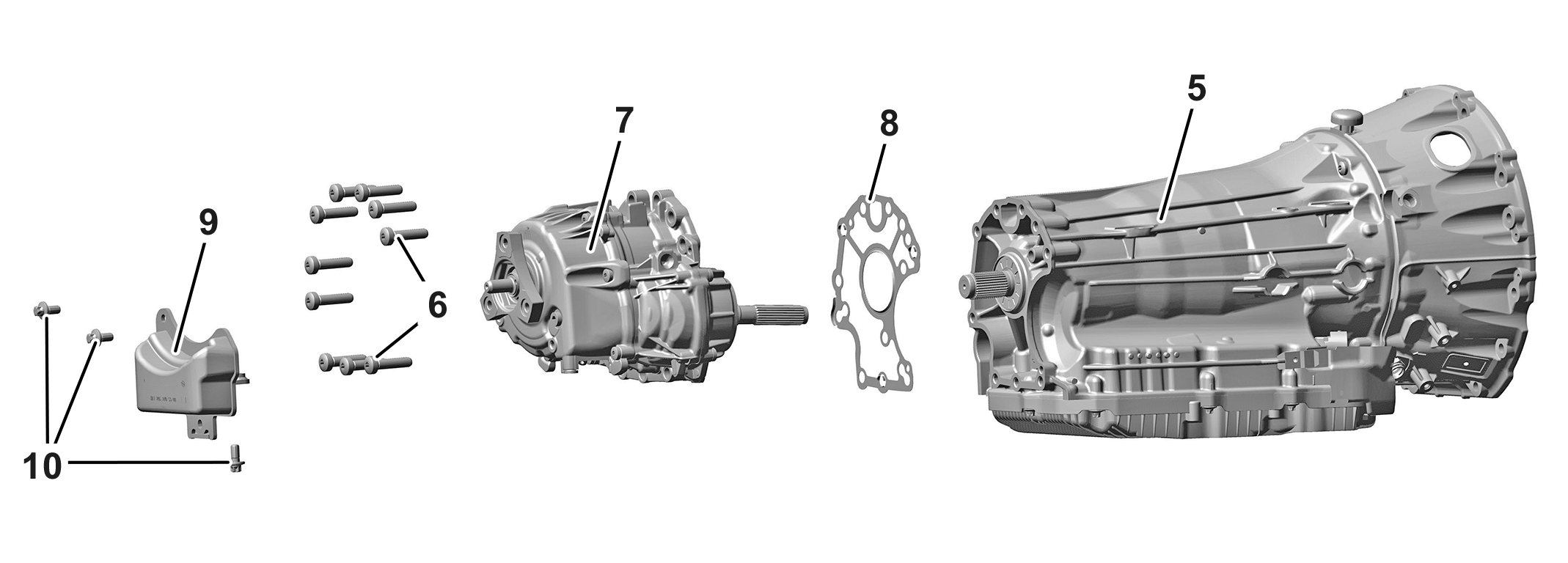

图示为变速箱 725.0, 装配发动机 276.8

5

变速箱

7

分动箱

9

减震器

10

螺栓

a
风险
severity=D

有汽车打滑或从举升台上掉落而造成人员
死亡的
风险
。

将汽车在车辆举升机的支柱之间调准位置, 并在汽车制造商规定的车辆举升机支撑点上放置四个支承板.

AS00.00-Z-0010-01A

a
小心
severity=C

处理变速箱油时有对皮肤和眼睛的伤害
风险
。吞咽变速箱油有健康危险

穿戴防护手套, 防护服和防护眼镜.

不要将变速箱油注入饮料瓶中.

AS00.40-Z-0001-01A

a
小心
severity=C

被尖锐的汽车部件刮擦有导致
受伤的
风险
.

对带毛刺和锋利边角的车辆部件进行操作或在其附近作业时, 一定要戴上防护手套.

去除维修板件的毛刺.

AS00.00-Z-0017-01A

a
警告
severity=W

受伤的
风险
处理炽热或发光的物体时,可能导致皮肤或眼睛的损伤。

如有必要, 穿戴防护手套, 防护服和防护眼镜.

AS00.00-Z-0002-01A

专业提示
severity=N

关于根据转动角控制的拧紧过程建立的螺栓连接的说明

AH00.00-P-0020-01A

专业提示
severity=N

关于自锁螺母和螺栓的说明

AH00.00-N-0001-01A

专业提示
severity=N

有关用铝螺栓进行螺栓连接的提示

AH00.00-P-0006-01RM

关于自动变速箱的说明

AH27.19-P-0001-01NKB

e
d

拆卸/安装

1

将变速箱 (5) 换入空档位置.

2

解除驻车制动.

3

将车辆固定到车辆举升机上.

AR00.60-P-0100CW

i
安装:
仅在泄漏测试完成后, 才可从车辆举升机上松开车辆.

4

拆下中央和后部发动机舱底部饰板.

AR61.20-P-1105LWE

i
安装:
仅在泄漏测试完成后, 才可安装中部和后部发动机舱底部饰板.

5

排放分动箱 (7) 中的变速箱油.

e

变速箱 725.0 属于型号238 （238.361/461除外）

带代码M005 (带 4-MATIC/全轮驱动的车辆)

变速箱 725.0 （725.09除外） 属于型号213 （213.061/261除外）

带代码M005 (带 4-MATIC/全轮驱动的车辆)

AP28.00-P-2801A

e

变速箱 725.0 属于型号213.061/261, 238.361/461

带代码M005 (带 4-MATIC/全轮驱动的车辆)

AP28.00-P-2801C

6

拆下排气系统.

变速箱 725.0 属于型号213 （213.088/089/288/289除外）, 238 带发动机264

带代码M005 (带 4-MATIC/全轮驱动的车辆)

AR49.10-P-7142MRH

变速箱 725.0 属于型号213 （213.088/089/288/289除外） 带发动机274.9

带代码M005 (带 4-MATIC/全轮驱动的车辆)

AR49.10-P-7142MRD

变速箱 725.0 属于型号238 带发动机274.9

带代码M005 (带 4-MATIC/全轮驱动的车辆)

AR49.10-P-7142MRC

变速箱 725.0 属于型号213 （213.088/089/288/289除外）, 238 带发动机276.8

带代码M005 (带 4-MATIC/全轮驱动的车辆)

除了代码598 (带传感器的汽油微粒滤清器 (OPF))

AR49.10-P-7142MND

变速箱 725.0 属于型号213 （213.088/089/288/289除外）, 238 带发动机654

带代码M005 (带 4-MATIC/全轮驱动的车辆)

AR49.10-P-7142OLC

变速箱 725.0 属于型号213 （213.088/089/288/289除外）, 238 带发动机642

带代码M005 (带 4-MATIC/全轮驱动的车辆)

AR49.10-P-7142OGW

变速箱 725.0 属于型号213 （213.088/089/288/289除外）, 238 带发动机656

带代码M005 (带 4-MATIC/全轮驱动的车辆)

AR49.10-P-7142OIB

变速箱 725.0 属于型号213 （213.088/089/288/289除外）, 238 带发动机256.9

带代码M005 (带 4-MATIC/全轮驱动的车辆)

AR49.10-P-7142MSA

7

将隔热板从分动箱 (7) 后方拆下.

8

拆下分动箱(7) 的输出凸缘 (2) 处的传动轴, 向后滑动并垫上垫片.

AR41.10-P-0040-01LW

y

用于松开挠性联轴节中装配套筒的冲子

WF58.50-P-4110-01A

n
变速箱 725.0 属于型号238

带代码M005 (带 4-MATIC/全轮驱动的车辆)连接挠性联轴器到变速箱/后轴差速器或传动轴

*BA41.10-P-1001-01N

n
变速箱 725.0 属于型号213 （213.088/089/288/289除外）

带代码M005 (带 4-MATIC/全轮驱动的车辆)连接挠性联轴器到变速箱/后轴差速器或传动轴

*BA41.10-P-1001-01M

l
反向固定器

*176589004000

9

拆下发动机后支座.

变速箱 725.0 属于型号213 （213.088/089/288/289除外）, 238 带发动机264

带代码M005 (带 4-MATIC/全轮驱动的车辆)

AR22.10-P-1160MRD

变速箱 725.0 属于型号213 （213.088/089/288/289除外）, 238 带发动机276.8

带代码M005 (带 4-MATIC/全轮驱动的车辆)

AR22.10-P-1160MND

变速箱 725.0 属于型号213 （213.088/089/288/289除外） 带发动机274

带代码M005 (带 4-MATIC/全轮驱动的车辆)

变速箱 725.0 属于型号213 （213.088/089/288/289除外）, 238 带发动机642

带代码M005 (带 4-MATIC/全轮驱动的车辆)

变速箱 725.0 属于型号213 （213.088/089/288/289除外）, 238 带发动机654

带代码M005 (带 4-MATIC/全轮驱动的车辆)

AR22.10-P-1160OLC

变速箱 725.0 属于型号238 带发动机274.9

带代码M005 (带 4-MATIC/全轮驱动的车辆)

AR22.10-P-1160MRD

变速箱 725.0 属于型号213 （213.088/089/288/289除外）, 238 带发动机656

带代码M005 (带 4-MATIC/全轮驱动的车辆)

AR22.10-P-1160OIB

变速箱 725.0 属于型号213 （213.088/089/288/289除外）, 238 带发动机256.9

带代码M005 (带 4-MATIC/全轮驱动的车辆)

AR22.10-P-1160MSA

10

拆下螺栓 (10) 并拆下减震器 (9).

变速箱 725.0 属于型号213 （213.088/089/288/289除外）, 238 带发动机276.8

带代码M005 (带 4-MATIC/全轮驱动的车辆)

变速箱 725.0 属于型号213 （213.088/089/288/289除外）, 238 带发动机654

带代码M005 (带 4-MATIC/全轮驱动的车辆)

n
螺栓 - 连接减震器到分动箱

*BA28.10-P-1008-01G

11

降低变速箱 (5),直至能够接触到护盖 (3) 上的所有螺栓 (1).

12

将输出凸缘 (2) 从分动箱 (7) 上拆下.

AR28.10-P-4080-02A

n
螺母 - 连接输出凸缘到分动箱

*BA28.10-P-1006-01G

l

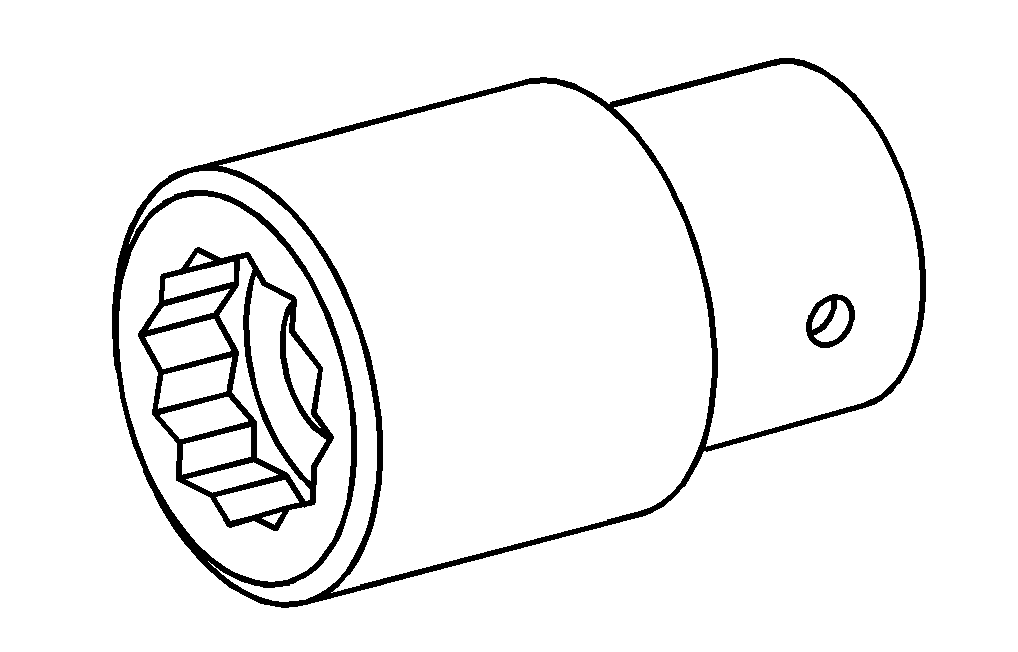

套筒扳手头

*126589020900

l
拉拔器，双臂

*000589883300

l
销子扳手

*129589010700

13

将径向轴密封环从输出凸缘 (2) 上拆下.

AR28.10-P-4150OLC

14

拆下螺栓 (1), 然后取下护盖 (3).

关于分动箱密封的说明

AH28.10-P-0100-01AVG

i
安装:
注意密封剂路径.

n
螺栓 - 连接分动箱后护盖到分动箱

*BA28.10-P-1005-01G

15

按照拆卸的相反顺序进行安装.

a
警告
severity=W

发动机运转时, 汽车可能会自行起动而造成事故.发动机起动或运转期间, 在附近工作存在导致擦伤和烧伤的
风险

固定好车辆, 以防其自行移动. 穿上密闭且紧身的工作服. 切忌接触高温或旋转的部件.

AS00.00-Z-0005-01A

16

执行发动机试运行, 然后检查分动箱(7) 是否正常工作及其密封性.

17

安装中央和后部发动机舱底部饰板.

AR61.20-P-1105LWE

18

将车辆从车辆举升机上松开.

AR00.60-P-0100CW

n
分动箱总成

号码

名称

型号 205, 213, 217, 218, 222, 223, 238, 253, 257, 290 带变速箱725.0/1

带代码M005 (带 4-MATIC/全轮驱动的车辆)

BA28.10-P-1005-01G

螺栓 - 连接分动箱后护盖到分动箱

Nm

40

n
分动箱总成

号码

名称

型号 205, 213, 217, 218, 222, 223, 238, 253, 257, 290 带变速箱725.0/1

带代码M005 (带 4-MATIC/全轮驱动的车辆)

BA28.10-P-1006-01G

螺母 - 连接输出凸缘到分动箱

Nm

200

n
分动箱总成

号码

名称

型号 205, 213, 217, 218, 222, 223, 238, 253, 257, 290 带变速箱725.0/1

带代码M005 (带 4-MATIC/全轮驱动的车辆)

BA28.10-P-1008-01G

螺栓 - 连接减震器到分动箱

Nm

39

n
传动轴

号码

名称

型号 213

BA41.10-P-1001-01M

连接挠性联轴器到变速箱/后轴差速器或传动轴

直接螺纹连接

第 1 级

Nm

60

第 2 级

∡°

90

n
传动轴

号码

名称

型号 238

BA41.10-P-1001-01N

连接挠性联轴器到变速箱/后轴差速器或传动轴

直接螺纹连接

第 1 级

Nm

60

第 2 级

∡°

90
