型号

205

带代码489 (AIRMATIC)

型号

213

带代码489 (AIRMATIC)

型号

238

带代码489 (AIR BODY CONTROL)

型号

253

带代码489 (AIR BODY CONTROL)

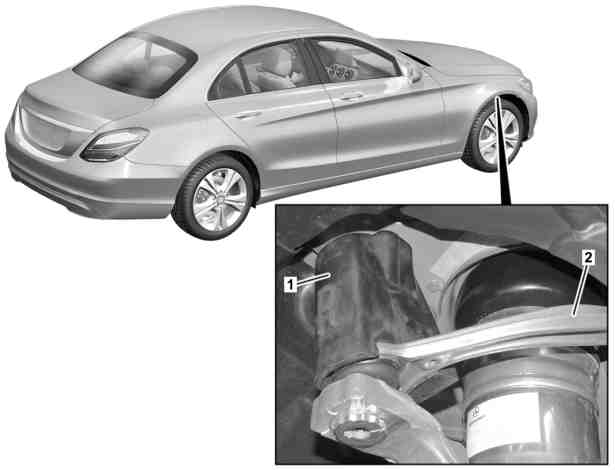

图示为车型 205.0 的前轴

1

紧急缓冲垫

2

上部横向控制臂

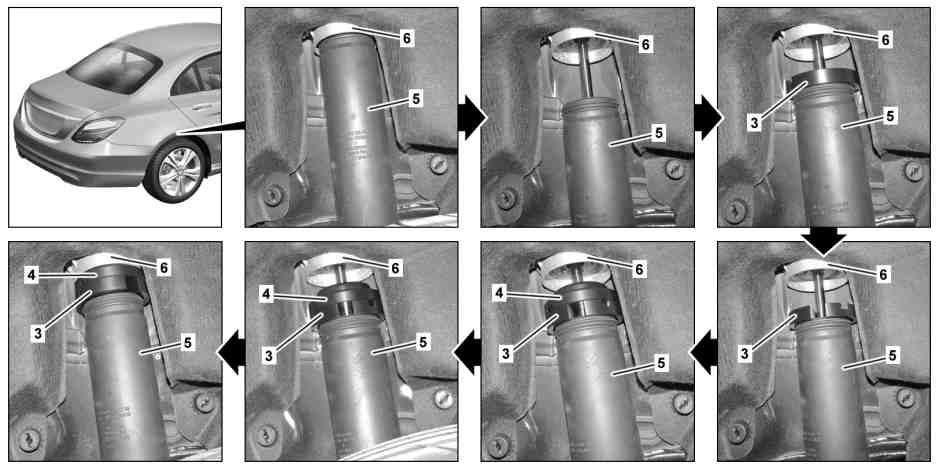

图示为车型 205.0 的后轴

3

紧急缓冲垫下部

5

防护管

4

紧急缓冲垫上部

6

悬挂减震柱支座

a
风险
severity=D

车辆举升时打滑或翻转造成的生命危险

只能通过车辆制造商规定的支撑点举升车辆.

AS00.00-Z-0032-01A

关于空气悬挂系统的说明

型号 205

带代码489 (AIRMATIC)

型号 213

带代码489 (AIRMATIC)

型号 253

带代码489 (AIR BODY CONTROL)

AH32.22-P-1000-02LW

关于 AIR BODY CONTROL 的说明

型号 238

带代码489 (AIR BODY CONTROL)

AH32.22-P-1000-03LWO

安装/拆卸

1

在相关部位升起车辆

AR00.60-P-1002LWG

2

将紧急缓冲垫 (1) 放在上部横向控制臂 (2) 上

在前轴上.

i
注意 "R" 标记 (车辆右侧) 和 "L" 标记 (车辆左侧).

l
紧急缓冲垫套件

*205589003100

3

向下滑动防护管 (5)

在后轴上

4

通过导向销将紧急缓冲垫下部 (3) 向上插入极限位置

在后轴上

l
紧急缓冲垫套件

*205589003100

5

通过导向销将紧急缓冲垫上部 (4) 朝下方插入极限位置, 紧压紧急缓冲垫下部 (3) 转动直到极限位置

在后轴上

l
紧急缓冲垫套件

*205589003100

6

将防护管 (5) 连同紧急缓冲垫下部 (3) 和紧急缓冲垫上部 (4) 一起向上滑到悬挂减震柱支座 (6) 上

在后轴上

7

缓慢地降下车辆

AR00.60-P-1002LWG

p

只能挪动车辆.

否则可能会损坏车辆.

8

按照安装的相反顺序进行拆卸
