AR32.20-P-0200-06LW
夹紧后钢板弹簧
型号
205 （205.386/387/486/487除外）
除了代码489 (AIR BODY CONTROL)
除了代码489 (AIR BODY CONTROL)
202 589 13 63 00
夹板
211 589 03 63 00
夹紧板
202 589 02 31 00
张紧装置

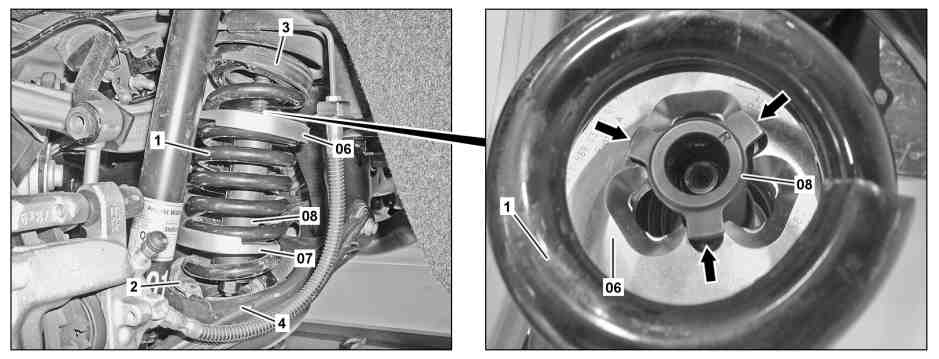

P32.20-2321-08
i
使用以下专用工具:
l
张紧装置 (08) (202 589 02 31 00)
型号 205 （205.386/387/486/487除外）, 213.0/1
除了代码489 (AIRMATIC)
型号 238
除了代码489 (AIR BODY CONTROL)
l
夹板 (06, 07) (211 589 03 63 00)
型号 253
除了代码489 (AIR BODY CONTROL)
l
夹板 (06, 07) (202 589 13 63 00)
1
将夹板 (06, 07) 安装到后轴弹簧 (1) 中.
i
插入夹板 (06, 07), 使尽可能多的弹簧线圈被预压缩.
2
将张紧装置 (08) 从下方穿过弹簧控制臂 (4) 插入夹板 (06, 07) 中, 并在夹板 (06) 中锁止.
p
确保张紧装置 (08) 在夹板 (06) 上正确落座 (箭头所示).
否则其可能会滑落.
3
仅将后轴弹簧 (1) 张紧至能够将其拆下的程度.
p
切勿使用冲击扳手.
否则, 可能会损坏张紧装置 (08) 或后轴弹簧 (1).
