型号

205

除了代码489 (AIRMATIC)

型号

213.0/1

除了代码489 (AIRMATIC)

型号

253

除了代码489 (AIR BODY CONTROL)

更改提示

23.06.2016

"将减震器从弹簧控制臂上分开", 新增

操作步骤 2

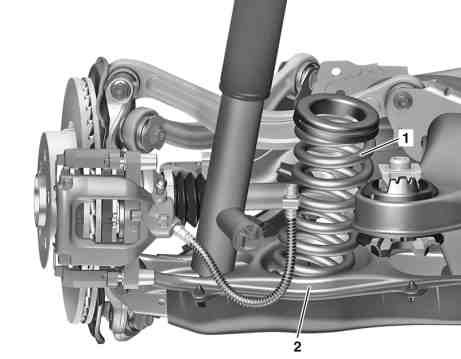

图示为车型 205.042

1

后轴弹簧

2

弹簧控制臂

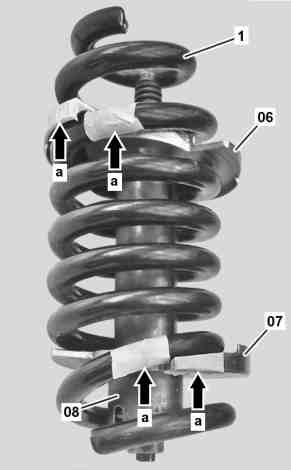

图示为车型 205.042

06

上部夹板

07

下部夹板

08

张紧装置

1

后轴弹簧

图示为车型 205.042

2

弹簧控制臂

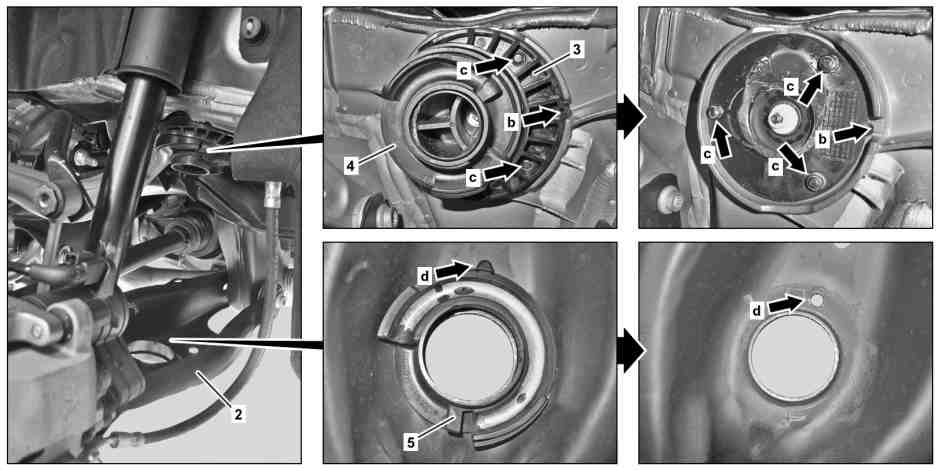

4

弹簧座

3

塑料垫片

5

弹簧座

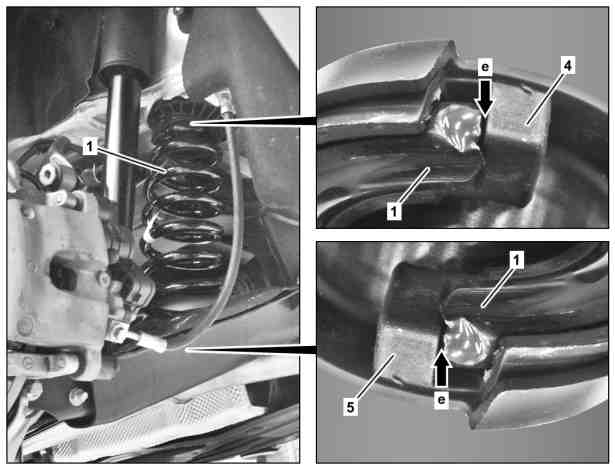

图示为车型 205.042

1

后轴弹簧

4

弹簧座

5

弹簧座

a
警告
severity=W

对负荷下的弹簧或弹簧体作业时有被夹伤或压伤的
风险

只能使用经许可的张紧装置; 此外, 如有必要, 则挡住危险区域. 检查专用工具是否损坏以及是否正常工作 (目视检查). 戴上防护手套.

AS00.00-Z-0001-01A

a
风险
severity=D

有汽车打滑或从举升台上掉落而造成人员
死亡的
风险
。

将汽车在车辆举升机的支柱之间调准位置, 并在汽车制造商规定的车辆举升机支撑点上放置四个支承板.

AS00.00-Z-0010-01A

专业提示
severity=N

操作、运输和支撑陶瓷制动盘的提示

型号 205

带代码B07 (陶瓷制动系统)

除了代码489 (AIRMATIC)

AH42.10-P-9406-13A

关于底盘组件维修工作的说明

AH00.00-P-0100-01A

e
d

拆卸/安装

1

拆下后轮

AR40.10-P-1102A

2

将减震器从弹簧控制臂 (2) 上拆下

AR32.25-P-0110LW

3

张紧后轴弹簧 (1)

型号 205 （205.386/387/486/487除外）

除了代码489 (AIRMATIC)

型号 213.0/1

除了代码489 (AIRMATIC)

型号 253

除了代码489 (AIR BODY CONTROL)

AR32.20-P-0200-06LW

型号 205.386/387/486/487

除了代码489 (AIRMATIC)

AR32.20-P-0202-06LWI

i
安装:
检查后轴弹簧 (1) 在弹簧座 (4, 5) (箭头 e) 中牢固落座.

l
型号 205 （205.386/387/486/487除外）

除了代码489 (AIRMATIC)

型号 213.0/1

除了代码489 (AIRMATIC)

夹紧板

*211589036300

l
型号 205.386/387/486/487

除了代码489 (AIRMATIC)

夹紧板

*230589116300

l
型号 253

除了代码489 (AIR BODY CONTROL)

夹板

*202589136300

l
型号 205 （205.386/387/486/487除外）

除了代码489 (AIRMATIC)

型号 213.0/1

除了代码489 (AIRMATIC)

型号 253

除了代码489 (AIR BODY CONTROL)

张紧装置

*202589023100

l
型号 205.386/387/486/487

除了代码489 (AIRMATIC)

张紧力调节装置

*203589013100

4

松开并拆下弹簧座 (5)

型号 205.386/387/486/487

除了代码489 (AIRMATIC)

i
安装:
必须有助手协助.

5

将后轴弹簧 (1) 从弹簧控制臂 (2) 上拆下

6

用合适的胶带标记后轴弹簧 (1) 相对于上部夹板 (06) 和下部夹板 (07) 的安装位置 (箭头 a)

i
切勿使用修补用油漆笔, 因为后轴弹簧 (1) 带有彩色编码.

7

释放后轴弹簧 (1)

i
安装:
遵照标记.

l
型号 205 （205.386/387/486/487除外）

除了代码489 (AIRMATIC)

型号 213.0/1

除了代码489 (AIRMATIC)

夹紧板

*211589036300

l
型号 205.386/387/486/487

除了代码489 (AIRMATIC)

夹紧板

*230589116300

l
型号 253

除了代码489 (AIR BODY CONTROL)

夹板

*202589136300

l
型号 205 （205.386/387/486/487除外）

除了代码489 (AIRMATIC)

型号 213.0/1

除了代码489 (AIRMATIC)

型号 253

除了代码489 (AIR BODY CONTROL)

张紧装置

*202589023100

l
型号 205.386/387/486/487

除了代码489 (AIRMATIC)

张紧力调节装置

*203589013100

8

用胶带 (箭头 a) 将标记复制到新的后轴弹簧 (1) 上

更换后轴弹簧 (1) 时.

g

检验

9

检查后轴弹簧 (1) 是否出现油漆损坏

重新安装后轴弹簧 (1) 时.

在发生油漆损坏的情况下

↓

使用黑色补漆笔修理任意油漆损坏.

10

检查塑料垫片 (3) 连同弹簧座 (4) 和弹簧座 (5) 是否损坏

i
安装:
检查塑料垫片 (3) (箭头 b 和 c) 和弹簧座 (5) (箭头 d) 是否正确落座.

i
更换后轴弹簧 (1) 时, 必须更换弹簧座 (5). 弹簧座 (4) 必须更换为带凹痕的弹簧座 (4).

必要时

↓

将塑料垫片 (3) 连同弹簧座 (4) 或弹簧座 (5) 一起进行更换

11

按照拆卸的相反顺序进行安装

g

检验

12

检查并校正大灯调节值

更换部件时.

e

型号 205

除了代码489 (AIRMATIC)

型号 253

除了代码489 (AIR BODY CONTROL)

AP82.10-P-8260E

e

型号 213.0/1

除了代码489 (AIRMATIC)

AP82.10-P-8260J
