更改提示

23.05.2019

连接压力管路到后部空气悬挂/阀门单元

车型 253

BA32.22-P-1005-03G

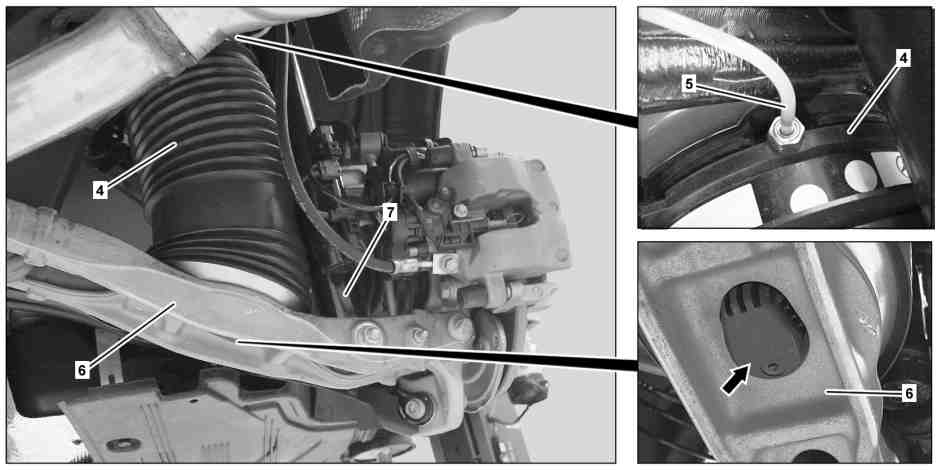

图示为车辆右侧, 适用于车型 205

4

气压弹簧

6

弹簧控制臂

5

压力管路

7

减震器

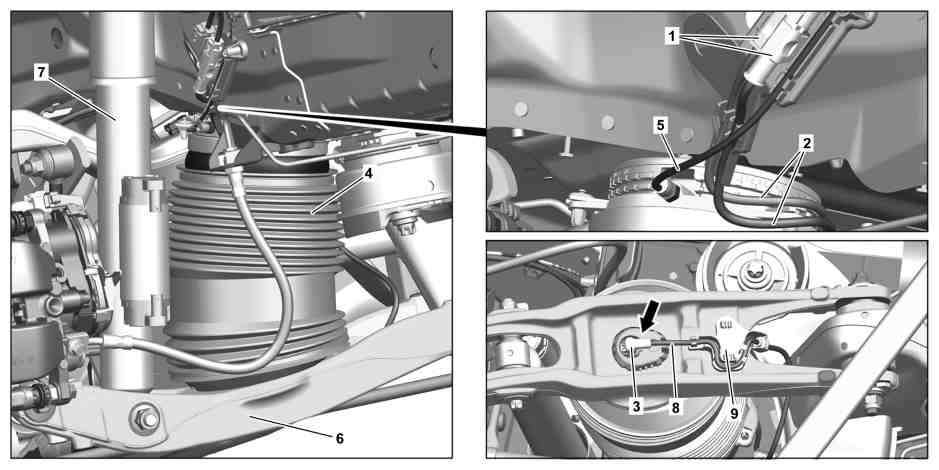

图示为车型 213.1 的车辆左侧

1

电气连接器

6

弹簧控制臂

2

电线

7

减震器

3

电气连接器

8

电线

4

气压弹簧

9

支架

5

压力管路

a
风险
severity=D

有汽车打滑或从举升台上掉落而造成人员
死亡的
风险
。

将汽车在车辆举升机的支柱之间调准位置, 并在汽车制造商规定的车辆举升机支撑点上放置四个支承板.

AS00.00-Z-0010-01A

a
警告
severity=W

受伤的
风险
。 搬运部件时会被夹住、挤压,严重时还会造成手脚骨折。

搬运部件时, 肢体不得进入机械部件的工作范围.

AS00.00-Z-0009-01A

专业提示
severity=N

关于自锁螺母和螺栓的说明

AH00.00-N-0001-01A

关于涉及安全的部件的说明

AH00.00-Z-0019-01A

关于底盘组件维修工作的说明

AH00.00-P-0100-01A

关于水平高度控制的说明

型号 213.2 （213.264/288/289除外）

除了代码489 (AIRMATIC)

AH32.22-P-1001-02LWT

关于空气悬挂系统的说明

型号 205

带代码489 (AIRMATIC)

型号 213.0 （213.064/088/089除外）, 213.1, 213.2 （213.264/288/289除外）

带代码489 (AIRMATIC)

型号 253 （253.388/389/988/989/992/993除外）

带代码489 (AIR BODY CONTROL)

AH32.22-P-1000-02LW

e

拆卸

1

拆下后轮

AR40.10-P-1102A

2

通过车辆诊断系统释放气压弹簧 (4) 的压力

a

AD00.00-P-2000-04B

3

关闭点火开关并将遥控钥匙存放在发射范围之外 (至少 2 m)

4

松开后部翼子板内衬板区域中的电气连接器 (1), 然后推到一旁

型号 253 （253.388/389/988/989/992/993除外）

带代码489 (AIR BODY CONTROL)

AR88.10-P-1400LW

型号 213.0 （213.064/088/089除外）, 213.1

带代码489 (AIRMATIC)

型号 213.2 （213.264/288/289除外）

AR88.10-P-1400LWE

5

断开电气连接器 (1), 然后将电线 (2) 从支架上松开

型号 213.0 （213.064/088/089除外）, 213.1

带代码489 (AIRMATIC)

型号 213.2 （213.264/288/289除外）

型号 253 （253.388/389/988/989/992/993除外）

带代码489 (AIR BODY CONTROL)

6

将压力管路 (5) 从气压弹簧 (4) 上拆下, 然后用合适的密封塞密封开口

l
扭力工具组件

*003589050900

l
记录旋塞

*129589009100

7

将减震器 (7) 从弹簧控制臂 (6) 上拆下, 然后向外推入下部区域

AR32.25-P-0110LW

8

断开电气连接器 (3), 然后将电线 (8) 从支架 (9) 上松开

型号 213.0 （213.064/088/089除外）, 213.1

带代码489 (AIRMATIC)

型号 213.2 （213.264/288/289除外）

型号 253 （253.388/389/988/989/992/993除外）

带代码489 (AIR BODY CONTROL)

9

在气压弹簧 (4) 的上部塑料支架处将其小心地向下拉, 直至气压弹簧 (4) 从固定夹上松开

p

不要完全压缩或拉伸气压弹簧 (4).

否则可能会损坏气压弹簧 (4).

i
拆卸气压弹簧 (4) 时会损坏固定夹.

10

向下拆下气压弹簧 (4)

p

小心地拆下气压弹簧 (4).

否则可能会损坏气压弹簧 (4) 的保护套.

11

拆下固定卡

AR32.22-P-1500-02EW

g

检验

12

检查气压弹簧 (4) 的状态

p

保护套中不能进入任何东西.

否则弹簧移动时会损坏内侧弹簧波纹管.

如果出现故障

↓

更换气压弹簧 (4).

d

安装

13

安装新的固定夹

AR32.22-P-1500-02EW

14

将气压弹簧 (4) 连同气压弹簧定心装置 (箭头所示) 一起置于弹簧控制臂 (6) 上

p

不要完全压缩或拉伸气压弹簧 (4).

否则可能会损坏气压弹簧 (4).

15

将气压弹簧 (4) 置于固定夹上并锁止入位

p

不要完全压缩或拉伸气压弹簧 (4).

否则可能会损坏气压弹簧 (4).

16

将电线 (8) 挂到支架 (9) 上, 然后连接电气连接器 (3)

型号 213.0 （213.064/088/089除外）, 213.1

带代码489 (AIRMATIC)

型号 213.2 （213.264/288/289除外）

型号 253 （253.388/389/988/989/992/993除外）

带代码489 (AIR BODY CONTROL)

17

将减震器 (7) 安装到弹簧控制臂 (6) 上

AR32.25-P-0110LW

18

拆下所有密封塞

19

将压力管路 (5) 安装到气压弹簧 (4) 上

p

切勿损坏压力管路 (5) 连接的螺纹.

否则会出现泄漏.

n
型号 205

带代码489 (AIRMATIC)

型号 253 （253.388/389/988/989/992/993除外）

带代码489 (AIR BODY CONTROL)连接压力管路到后部空气悬挂/阀门单元

*BA32.22-P-1005-03G

n
型号 213.0 （213.064/088/089除外）, 213.1

带代码489 (AIRMATIC)

型号 213.2 （213.264/288/289除外）连接压力管路到空气悬挂

*BA32.22-P-1006-03H

l
扭力工具组件

*003589050900

l
扭力扳手

*001589862100

如果螺纹损坏

↓

修理压力管路 (5) 连接.

AR32.22-P-2001-01LW

l
刀具

*000589122800

20

将电线 (2) 挂入支架中, 然后连接电气连接器 (1)

型号 213.0 （213.064/088/089除外）, 213.1

带代码489 (AIRMATIC)

型号 213.2 （213.264/288/289除外）

型号 253 （253.388/389/988/989/992/993除外）

带代码489 (AIR BODY CONTROL)

21

安装后部翼子板内衬板

型号 253 （253.388/389/988/989/992/993除外）

带代码489 (AIR BODY CONTROL)

AR88.10-P-1400LW

型号 213.0 （213.064/088/089除外）, 213.1

带代码489 (AIRMATIC)

型号 213.2 （213.264/288/289除外）

AR88.10-P-1400LWE

22

重新安装后轮

AR40.10-P-1102A

23

通过车辆诊断系统在气压弹簧 (4) 中生成压力

a

AD00.00-P-2000-04B

p

根据规定在气压弹簧 (4) 中生成压力.

否则气压弹簧 (4) 可能会首次损坏, 并在后续阶段出现故障.

g

检验

24.1

检查空气悬挂系统 (AIRMATIC) 是否泄漏

型号 205

带代码489 (AIRMATIC)

型号 213.0 （213.064/088/089除外）, 213.1

带代码489 (AIRMATIC)

型号 213.2 （213.264/288/289除外）

带代码489 (AIRMATIC)

型号 253 （253.388/389/988/989/992/993除外）

带代码489 (AIR BODY CONTROL)

AR32.22-P-8100LW

24.2

检查水平高度控制系统是否泄漏

型号 213.2 （213.264/288/289除外）

除了代码489 (AIRMATIC)

AR32.33-P-0021LWT

n
空气悬挂

号码

名称

型号 205

型号 253

BA32.22-P-1005-03G

连接压力管路到后部空气悬挂/阀门单元

Nm

2

2

n
空气悬挂

号码

名称

型号 213

BA32.22-P-1006-03H

连接压力管路到空气悬挂

前轴

Nm

2

后轴

Nm

3,5
