型号

205

带代码489 (AIRMATIC)

型号

213.0 （213.088/089除外）, 213.1

带代码489 (AIRMATIC)

型号

213.2 （213.288/289除外）

型号

253

带代码489 (AIR BODY CONTROL)

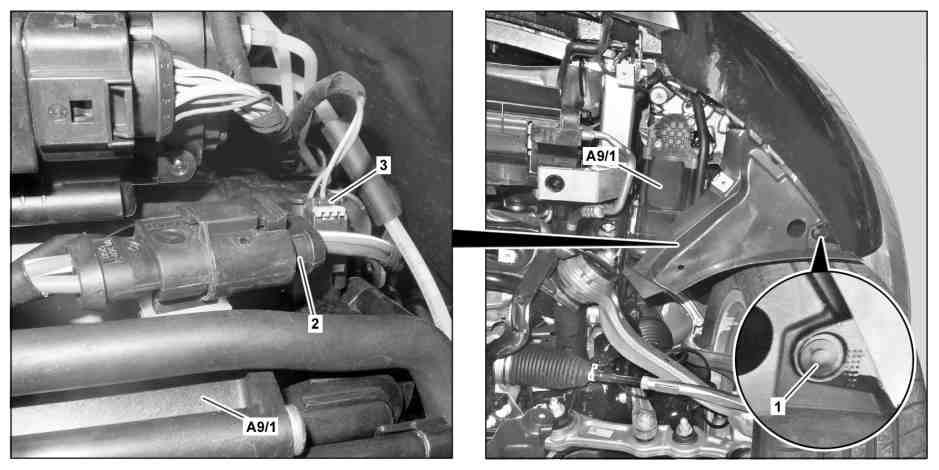

图示为车型 205

1

膨胀铆钉

3

电气连接器

2

电气连接器

A9/1

空气悬挂系统 (AIR BODY CONTROL) 压缩机

图示为车型 205

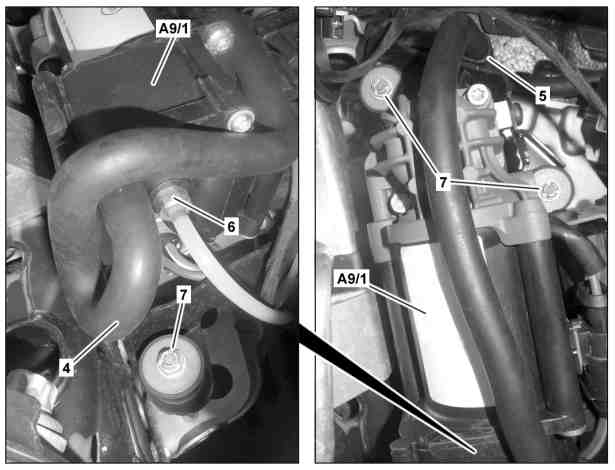

4

进气软管

5

支架

6

压力管路连接

7

螺母

A9/1

空气悬挂系统 (AIR BODY CONTROL) 压缩机

7

螺母

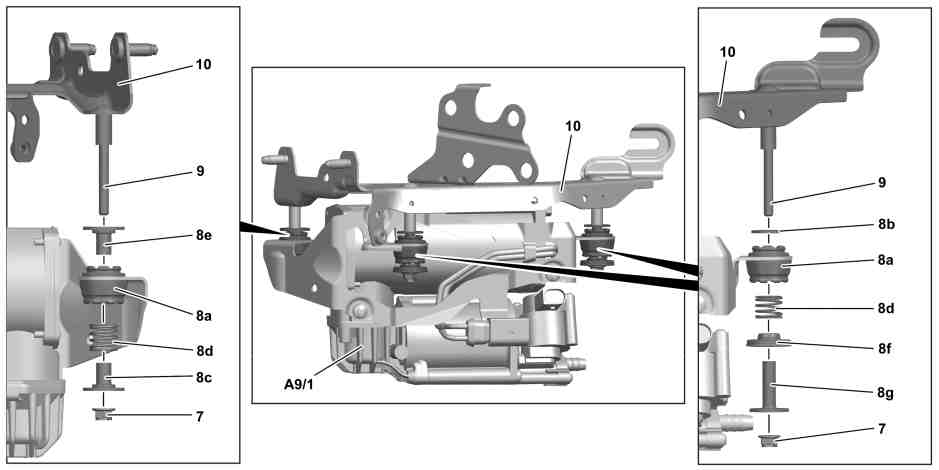

8f

人造橡胶轴承

8a

人造橡胶轴承

8g

保护套

8b

垫片

9

螺杆

8c

保护套

10

支架

8d

压缩弹簧

A9/1

空气悬挂系统 (AIR BODY CONTROL) 压缩机

8e

保护套

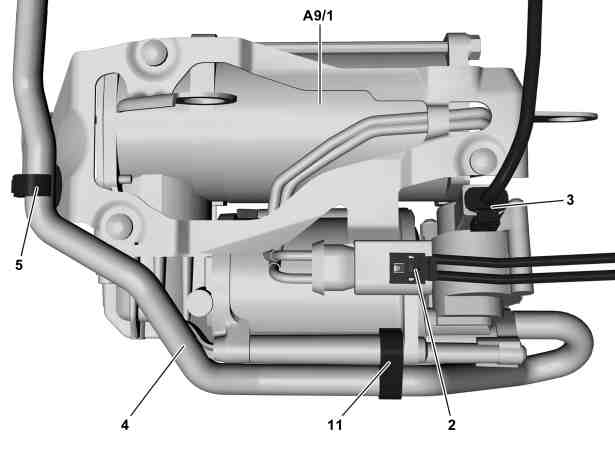

图示为车型 253

2

电气连接器

3

电气连接器

4

进气软管

5

支架

11

支架

A9/1

空气悬挂系统 (AIR BODY CONTROL) 压缩机

专业提示
severity=N

关于自锁螺母和螺栓的说明

AH00.00-N-0001-01A

关于水平高度控制的说明

型号 213.2 （213.264/288/289除外）

除了代码489 (AIRMATIC)

AH32.22-P-1001-02LWT

关于空气悬挂系统的说明

型号 205

带代码489 (AIRMATIC)

型号 213.0 （213.088/089除外）, 213.1, 213.2 （213.288/289除外）

带代码489 (AIRMATIC)

型号 253

带代码489 (AIR BODY CONTROL)

AH32.22-P-1000-02LW

e

拆卸

1.1

拆下前部发动机舱饰板.

型号 205

带代码489 (AIRMATIC)

型号 253

带代码489 (AIR BODY CONTROL)

AR61.20-P-1105LW

1.2

拆下左前发动机舱饰板.

型号 213.0 （213.088/089除外）, 213.1

带代码489 (AIRMATIC)

型号 213.2 （213.288/289除外）

AR61.20-P-1105LWE

2

拆下膨胀铆钉 (1), 然后将左前翼子板内衬从保险杠上松开.

型号 205

带代码489 (AIRMATIC)

型号 253

带代码489 (AIR BODY CONTROL)

3

将电气连接器 (2, 3) 从空气悬挂系统 (AIR BODY CONTROL) 压缩机 (A9/1) 上松开并断开.

4

松开空气悬挂系统 (AIR BODY CONTROL) 压缩机 (A9/1) 上的支架 (11).

型号 213.0 （213.088/089除外）, 213.1

带代码489 (AIRMATIC)

型号 213.2 （213.288/289除外）

型号 253

带代码489 (AIR BODY CONTROL)

5

打开支架 (5) 并松开进气软管 (4).

6

将进气软管 (4) 从空气悬挂系统 (AIR BODY CONTROL) 压缩机 (A9/1) 上分开, 然后用合适的密封塞密封开口.

l
记录旋塞

*129589009100

7

将压力管路连接 (6) 从空气悬挂系统 (AIR BODY CONTROL) 压缩机 (A9/1) 上拆下, 然后用合适的密封塞密封开口.

l
记录旋塞

*129589009100

8

松开螺母 (7), 然后向下拆下空气悬挂系统 (AIR BODY CONTROL) 压缩机 (A9/1).

g

检验

9

检查支架 (10) 是否损坏.

如果有问题,

↓

更换支架 (10).

型号 205

带代码489 (AIRMATIC)

型号 213.0 （213.088/089除外）, 213.1

带代码489 (AIRMATIC)

型号 213.2 （213.288/289除外）

型号 253 （253.388/389/988/989除外）

带代码489 (AIR BODY CONTROL)

AR32.22-P-2009LW

型号 253.388/389/988/989

带代码489 (AIR BODY CONTROL)

AR32.22-P-2009LWX

10

检查人造橡胶轴承 (8a) 是否损坏和磨损.

如果有问题,

↓

更换人造橡胶轴承 (8a).

AR32.22-P-2011LW

d

安装

11

将垫圈 (8b) 和保护套 (8e) 放到人造橡胶轴承 (8a) 上.

12

将人造橡胶轴承 (8f) 放到保护套 (8g) 上.

i
人造橡胶轴承 (8f) 的外唇必须围绕在保护套 (8g) 盘的整个圆周.

13

将压缩弹簧 (8d) 安装到保护套 (8c, 8g) 上.

14

将保护套 (8c, 8g) 连同压缩弹簧 (8d) 一起置于人造橡胶轴承 (8a) 中.

15

放置空气悬挂系统 (AIR BODY CONTROL) 压缩机 (A9/1) 并拧紧螺母 (7).

n
型号 205

带代码489 (AIRMATIC)

型号 253

带代码489 (AIR BODY CONTROL)螺母 - 连接压缩机支架到压缩机装置支架

*BA32.22-P-1001-03G

n
型号 213.0 （213.088/089除外）, 213.1

带代码489 (AIRMATIC)

型号 213.2 （213.288/289除外）螺母 - 连接压缩机支架到压缩机装置支架

*BA32.22-P-1001-03H

16

拆下所有密封塞.

17

将压力管路连接 (6) 安装到主动车身控制系统压缩机 (A9/1) 上.

p

切勿损坏压力管路连接 (6) 上的螺纹.

否则会出现泄漏.

n
型号 213.0 （213.088/089除外）, 213.1

带代码489 (AIRMATIC)

型号 213.2 （213.288/289除外）连接压力管路到压缩机/气门单元 (P)

*BA32.22-P-1004-03H

n
型号 205

带代码489 (AIRMATIC)

型号 253

带代码489 (AIR BODY CONTROL)连接压力管路到压缩机/阀门单元 (P)

*BA32.22-P-1004-03G

l
扭力工具组件

*003589050900

l
扭力扳手

*001589862100

如果螺纹损坏,

↓

修理压力管路连接 (6).

AR32.22-P-2001-01LW

l
刀具

*000589122800

18

将进气软管 (4) 连接到空气悬挂系统 (AIR BODY CONTROL) 压缩机 (A9/1) 上.

19

卡入进气软管 (4) 并关闭支架 (5).

20

将支架 (11) 卡到空气悬挂系统 (AIR BODY CONTROL) 压缩机 (A9/1) 上.

型号 213.0 （213.088/089除外）, 213.1

带代码489 (AIRMATIC)

型号 213.2 （213.288/289除外）

型号 253

带代码489 (AIR BODY CONTROL)

21

将电气连接器 (2, 3) 一起连接到空气悬挂系统 (AIR BODY CONTROL) 压缩机 (A9/1) 上并锁止.

22

更换空气悬挂系统 (AIR BODY CONTROL) 压缩机继电器.

更换主动车身控制系统压缩机 (A9/1) 时.

n

发动机保险丝和继电器模块布置

型号 253 （253.99除外）

始自2020年款

带代码489 (AIR BODY CONTROL)

GF54.15-P-1256-32RFN

n

发动机保险丝和继电器模块布置

型号 213.0 （213.088/089除外）, 213.1

截至2021年款

带代码489 (AIRMATIC)

型号 213.2 （213.288/289除外）

截至2021年款

GF54.15-P-1256-32FG

n

发动机保险丝和继电器模块布置

型号 205

截至2019年款

带代码489 (AIRMATIC)

型号 253 （253.99除外）

截至2020年款

带代码489 (AIR BODY CONTROL)

GF54.15-P-1256-32RF

n

发动机保险丝和继电器模块布置

型号 205

始自2019年款

带代码489 (AIRMATIC)

型号 253.99

带代码489 (AIR BODY CONTROL)

GF54.15-P-1256-32RFM

g

检验

a
警告
severity=W

发动机运转时, 汽车可能会自行起动而造成事故.发动机起动或运转期间, 在附近工作存在导致擦伤和烧伤的
风险

固定好车辆, 以防其自行移动. 穿上密闭且紧身的工作服. 切忌接触高温或旋转的部件.

AS00.00-Z-0005-01A

23

执行发动机试运行并检查空气悬挂是否正常工作.

24

检查空气悬挂系统 (AIR BODY CONTROL) 压缩机 (A9/1) 处的所有压缩空气连接的密封性.

型号 205

带代码489 (AIRMATIC)

型号 213.0 （213.088/089除外）, 213.1

带代码489 (AIRMATIC)

型号 213.2 （213.288/289除外）

带代码489 (AIRMATIC)

型号 253

带代码489 (AIR BODY CONTROL)

AR32.22-P-8100LW

型号 213.2 （213.264/288/289除外）

除了代码489 (AIRMATIC)

AR32.33-P-0021LWT

d

安装

25

将左前翼子板内衬安装到保险杠上, 然后安装膨胀铆钉 (1).

型号 205

带代码489 (AIRMATIC)

型号 253

带代码489 (AIR BODY CONTROL)

26.1

安装左前发动机舱饰板.

型号 213.0 （213.088/089除外）, 213.1

带代码489 (AIRMATIC)

型号 213.2 （213.288/289除外）

AR61.20-P-1105LWE

26.2

安装左侧发动机舱饰板.

型号 205

带代码489 (AIRMATIC)

型号 253

带代码489 (AIR BODY CONTROL)

AR61.20-P-1105LW

n
空气悬挂

号码

名称

型号 205

型号 253

BA32.22-P-1001-03G

螺母 - 连接压缩机支架到压缩机装置支架

Nm

3

3

n
空气悬挂

号码

名称

型号 213

BA32.22-P-1001-03H

螺母 - 连接压缩机支架到压缩机装置支架

Nm

4,5

n
空气悬挂

号码

名称

型号 205

型号 253

BA32.22-P-1004-03G

连接压力管路到压缩机/阀门单元 (P)

Nm

3,5

3,5

n
空气悬挂

号码

名称

型号 213

BA32.22-P-1004-03H

连接压力管路到压缩机/气门单元 (P)

Nm

3,5
