型号

205

带代码489 (AIRMATIC)

型号

213.0 （213.088/089除外）, 213.1

带代码489 (AIRMATIC)

型号

213.2 （213.288/289除外）

型号

253 （253.388/389/988/989除外）

带代码489 (AIR BODY CONTROL)

图示为车型 205

1

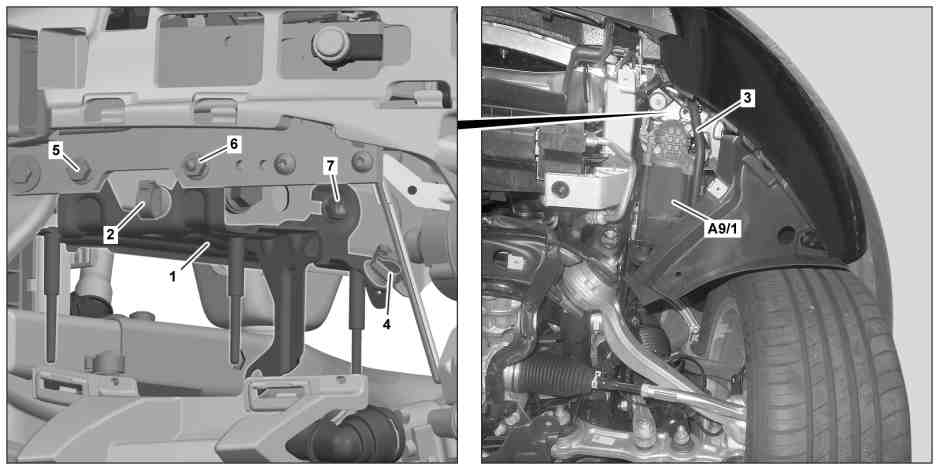

支架

5

螺栓

2

管路支架

6

螺母

3

进气软管

7

螺母

4

管路支架

A9/1

主动车身控制系统压缩机

1

支架

8

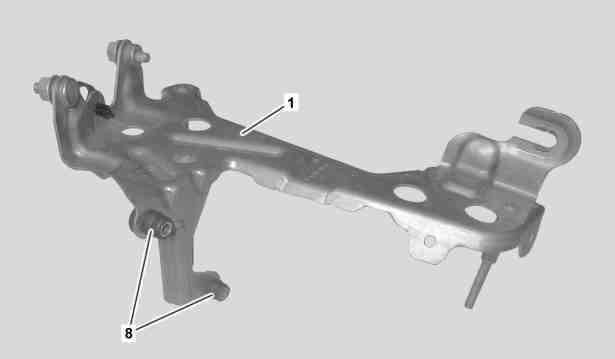

人造橡胶轴承

专业提示
severity=N

关于自锁螺母和螺栓的说明

AH00.00-N-0001-01A

e
d

拆卸/安装

1

拆下主动车身控制系统压缩机 (A9/1)

AR32.22-P-2001LW

2

打开管路支架 (2) 并松开进气软管 (3)

3

打开管路支架 (4), 然后松开管路

4

将主动车身控制阀单元从支架 (1) 上拆下, 然后在保持管路连接的情况下固定到车辆上

AR32.22-P-2015LW

5

拆下螺栓 (5)

n
型号 205

带代码489 (AIRMATIC)

型号 253 （253.388/389/988/989除外）

带代码489 (AIR BODY CONTROL)螺栓/螺母 - 连接压缩机装置支架到车身/横梁

*BA32.22-P-1002-03G

n
型号 213.0 （213.088/089除外）, 213.1

带代码489 (AIRMATIC)

型号 213.2 （213.288/289除外）螺栓/螺母 - 连接压缩机装置支架到车身/横梁

*BA32.22-P-1002-03H

6

松开螺母 (6)

n
型号 205

带代码489 (AIRMATIC)

型号 253 （253.388/389/988/989除外）

带代码489 (AIR BODY CONTROL)螺栓/螺母 - 连接压缩机装置支架到车身/横梁

*BA32.22-P-1002-03G

n
型号 213.0 （213.088/089除外）, 213.1

带代码489 (AIRMATIC)

型号 213.2 （213.288/289除外）螺栓/螺母 - 连接压缩机装置支架到车身/横梁

*BA32.22-P-1002-03H

7

松开螺母 (7)

n
型号 205

带代码489 (AIRMATIC)

型号 253 （253.388/389/988/989除外）

带代码489 (AIR BODY CONTROL)螺栓/螺母 - 连接压缩机装置支架到车身/横梁

*BA32.22-P-1002-03G

n
型号 213.0 （213.088/089除外）, 213.1

带代码489 (AIRMATIC)

型号 213.2 （213.288/289除外）螺栓/螺母 - 连接压缩机装置支架到车身/横梁

*BA32.22-P-1002-03H

8

将支架 (1) 向后滑动, 然后拆下

9

拆下人造橡胶轴承 (8) 和管路支架 (2, 4)

更换支架 (1) 时.

g

检验

10

检查人造橡胶轴承 (8) 是否变硬或损坏

如果出现故障

↓

更换人造橡胶轴承 (8).

11

按照拆卸的相反顺序进行安装

n
空气悬挂

号码

名称

型号 205

型号 253

BA32.22-P-1002-03G

螺栓/螺母 - 连接压缩机装置支架到车身/横梁

Nm

17

20

n
空气悬挂

号码

名称

型号 213

BA32.22-P-1002-03H

螺栓/螺母 - 连接压缩机装置支架到车身/横梁

Nm

20
