型号

205

带代码489 (AIRMATIC)

型号

213.0/1

带代码489 (AIRMATIC)

型号

213.2

型号

253

带代码489 (AIR BODY CONTROL)

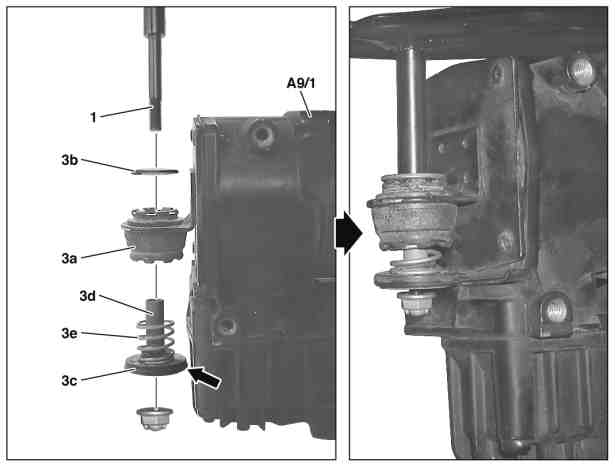

1

螺杆

3a

人造橡胶轴承

3b

垫片

3c

限位缓冲器

3d

保护套

3e

压缩弹簧

A9/1

主动车身控制系统压缩机

e

拆卸

1

拆下主动车身控制系统压缩机 (A9/1)

型号 213.088/089/288/289

带代码489 (AIRMATIC)

AR32.22-P-2001MNE

型号 205

带代码489 (AIRMATIC)

型号 213.0 （213.088/089除外）, 213.1

带代码489 (AIRMATIC)

型号 213.2 （213.288/289除外）

型号 253

带代码489 (AIR BODY CONTROL)

AR32.22-P-2001LW

c

分解

2

将人造橡胶轴承 (3a) 从主动车身控制系统压缩机 (A9/1) 的孔眼中压出

p

必须更换人造橡胶轴承 (3a), 垫片 (3b), 限位缓冲器 (3c), 保护套 (3d) 和压缩弹簧 (3e).

否则会产生敲击和砰砰噪音.

b

组装

3

将人造橡胶轴承 (3a) 插入主动车身控制系统压缩机 (A9/1) 的孔眼中

i
人造橡胶轴承 (3a) 的凸出部分必须向下. 人造橡胶轴承 (3a) 的凹槽必须完全接合在主动车身控制系统压缩机 (A9/1) 的孔眼中.

4

将垫片 (3b) 放到人造橡胶轴承 (3a) 上

5

将限位缓冲器 (3c) 滑到保护套 (3d) 上

i
限位缓冲器 (3c) 的整个外唇缘必须完全包住保护套 (3d) 的垫片 (箭头所示).

6

将压缩弹簧 (3e) 安装到保护套 (3d) 上

d

安装

7

安装主动车身控制系统压缩机 (A9/1)

型号 213.088/089/288/289

带代码489 (AIRMATIC)

AR32.22-P-2001MNE

型号 205

带代码489 (AIRMATIC)

型号 213.0 （213.088/089除外）, 213.1

带代码489 (AIRMATIC)

型号 213.2 （213.288/289除外）

型号 253

带代码489 (AIR BODY CONTROL)

AR32.22-P-2001LW
