型号

205

带代码489 (AIRMATIC)

型号

213.0 （213.088/089除外）, 213.1

带代码489 (AIRMATIC)

型号

213.2 （213.288/289除外）

型号

253

带代码489 (AIR BODY CONTROL)

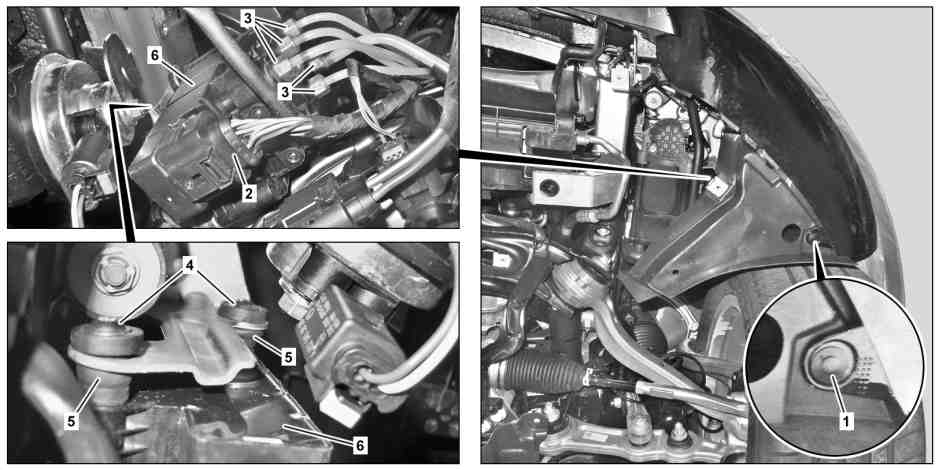

图示为车型 205, 装配空气悬挂系统 (AIRMATIC)/代码 (489)

1

膨胀铆钉

4

螺栓

2

电气连接器

5

人造橡胶轴承

3

压力管路连接

6

阀门单元

关于水平高度控制的说明

型号 213.2 （213.264/288/289除外）

除了代码489 (AIRMATIC)

AH32.22-P-1001-02LWT

关于空气悬挂系统的说明

型号 205

带代码489 (AIRMATIC)

型号 213.0 （213.088/089除外）, 213.1, 213.2 （213.288/289除外）

带代码489 (AIRMATIC)

型号 253

带代码489 (AIR BODY CONTROL)

AH32.22-P-1000-02LW

e

拆卸

1

使用诊断系统释放空气悬挂中的压力

a

AD00.00-P-2000-04B

2.1

拆下发动机舱前部饰板

型号 205

带代码489 (AIRMATIC)

型号 253

带代码489 (AIR BODY CONTROL)

AR61.20-P-1105LW

2.2

拆下左前发动机舱内衬

型号 213.0 （213.088/089除外）, 213.1

带代码489 (AIRMATIC)

型号 213.2 （213.288/289除外）

AR61.20-P-1105LWE

3

拆下左侧车轮拱罩中的低温回路散热器

型号 205.086/087/286/287/386/387/486/487

带代码489 (AIRMATIC)

AR20.20-P-3876MNA

4

拆下膨胀铆钉 (1), 然后松开保险杠上左前侧翼子板内衬板

型号 205 （205.086/087/286/287/386/387/486/487除外）

带代码489 (AIRMATIC)

型号 253

带代码489 (AIR BODY CONTROL)

5

松开并断开电气连接器 (2)

6

标记压力管路连接 (3) 相对于阀门单元 (6) 的位置.

7

将压力管路连接 (3) 从阀门单元 (6) 上松开, 然后用合适的密封塞密封开口

l
记录旋塞

*129589009100

8

松开螺栓 (4), 然后拆下阀门单元 (6)

g

检验

9

检查人造橡胶轴承 (5) 是否变硬和损坏

如果出现故障

↓

更换相应的人造橡胶轴承 (5).

d

安装

10

定位阀门单元 (6) 并拧紧螺栓 (4)

n
型号 205

带代码489 (AIRMATIC)

型号 253

带代码489 (AIR BODY CONTROL)螺栓 - 连接气门单元到压缩机装置支架

*BA32.22-P-1003-03G

n
型号 213.0 （213.088/089除外）, 213.1

带代码489 (AIRMATIC)

型号 213.2 （213.288/289除外）螺栓 - 连接气门单元到压缩机装置支架

*BA32.22-P-1003-03H

11

拆下所有密封塞

12

将压力管路连接 (3) 安装到阀门单元 (6) 上

p

切勿损坏压力管路连接 (3) 的螺纹.

否则会出现泄漏.

i
注意标记.

n
型号 205

带代码489 (AIRMATIC)

型号 253

带代码489 (AIR BODY CONTROL)连接压力管路到压缩机/气门单元 (P)

*BA32.22-P-1004-03G

n
型号 213.0 （213.088/089除外）, 213.1

带代码489 (AIRMATIC)

型号 213.2 （213.288/289除外）连接压力管路到压缩机/气门单元 (P)

*BA32.22-P-1004-03H

l
扭力工具组件

*003589050900

l
扭力扳手

*001589862100

如果螺纹损坏

↓

修理压力管路连接 (3).

AR32.22-P-2001-01LW

l
刀具

*000589122800

13

连接电气连接器 (2) 并锁止

14

安装左侧车轮拱罩中的低温回路散热器

型号 205.086/087/286/287/386/387/486/487

带代码489 (AIRMATIC)

AR20.20-P-3876MNA

i
仅在泄漏测试完成后, 才可安装发动机舱底部饰板.

15

通过车辆诊断系统增加空气悬挂的压力

a

AD00.00-P-2000-04B

g

检验

16

通过诊断系统读取故障码存储器并删除

a

AD00.00-P-2000-04B

a
警告
severity=W

发动机运转时, 汽车可能会自行起动而造成事故.发动机起动或运转期间, 在附近工作存在导致擦伤和烧伤的
风险

固定好车辆, 以防其自行移动. 穿上密闭且紧身的工作服. 切忌接触高温或旋转的部件.

AS00.00-Z-0005-01A

17

执行发动机试运行并检查空气悬挂是否正常工作

18

检查阀门单元 (6) 的密封性

型号 205

带代码489 (AIRMATIC)

型号 213.0 （213.088/089除外）, 213.1

带代码489 (AIRMATIC)

型号 213.2 （213.288/289除外）

带代码489 (AIRMATIC)

型号 253

带代码489 (AIR BODY CONTROL)

AR32.22-P-8100LW

型号 213.2 （213.264/288/289除外）

除了代码489 (AIRMATIC)

AR32.33-P-0021LWT

d

安装

19

将左前侧翼子板内衬板安装到保险杠上, 然后安装膨胀铆钉 (1)

型号 205 （205.086/087/286/287/386/387/486/487除外）

带代码489 (AIRMATIC)

型号 253

带代码489 (AIR BODY CONTROL)

20.1

安装左前发动机舱内衬

型号 213.0 （213.088/089除外）, 213.1

带代码489 (AIRMATIC)

型号 213.2 （213.288/289除外）

AR61.20-P-1105LWE

20.2

安装前部发动机舱饰板

型号 205

带代码489 (AIRMATIC)

型号 253

带代码489 (AIR BODY CONTROL)

AR61.20-P-1105LW

n
空气悬挂

号码

名称

型号 205

型号 253

BA32.22-P-1003-03G

螺栓 - 连接气门单元到压缩机装置支架

Nm

5

5

n
空气悬挂

号码

名称

型号 213

BA32.22-P-1003-03H

螺栓 - 连接气门单元到压缩机装置支架

Nm

5

n
空气悬挂

号码

名称

型号 205

型号 253

BA32.22-P-1004-03G

连接压力管路到压缩机/气门单元 (P)

Nm

3,5

3,5

n
空气悬挂

号码

名称

型号 213

BA32.22-P-1004-03H

连接压力管路到压缩机/气门单元 (P)

Nm

3,5
