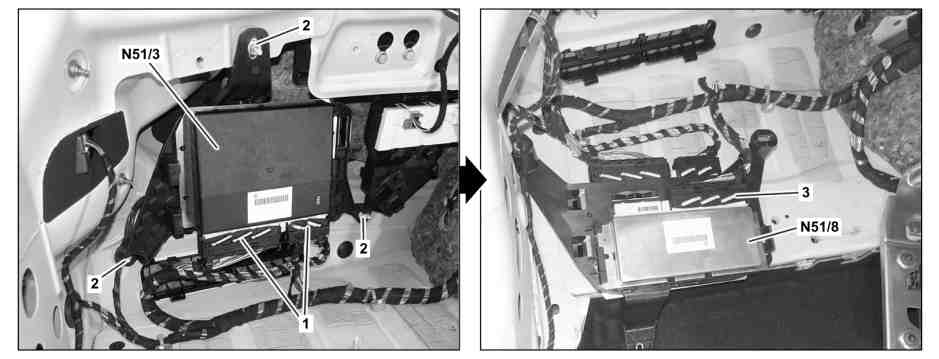

型号

213

带代码489 (AIRMATIC)

1

电气连接器

N51/3

主动车身控制系统控制单元

2

螺母

N51/8

主动车身控制系统增强版控制单元

3

电气连接器

a
注意危险！

在拆卸,安装或校准发动机罩、车门、行李箱盖/车厢后门或滑动天窗时有轧伤或夹伤手指的
风险
。

部件移动时, 肢体不能进入机器的工作范围.

AS00.00-Z-0011-01A

p

关于防止静电放电对电子部件造成损坏的信息

AH54.00-P-0001-01A

i

有关行李箱盖打开/关闭传感装置的提示

型号 213

带代码489 (AIRMATIC)

带代码P17 (KEYLESS-GO（无钥匙起动）套件)

AH80.61-P-0001-01A

e
d

拆卸/安装

1

对主动车身控制系统控制单元 (N51/3) 执行试运行

更换主动车身控制系统控制单元 (N51/3) 时.

a

AD00.00-P-2000-04B

2.1

拆下行李箱左侧的侧镶板

型号 213.0/1

带代码489 (AIRMATIC)

AR68.30-P-4800LWE

2.2

拆下左侧载物舱内衬

型号 213.2

带代码489 (AIRMATIC)

AR68.30-P-1185LWE

2.3

拆下音响系统控制单元

型号 213

带代码489 (AIRMATIC)

带代码810 (音响系统)

型号 213

带代码489 (AIRMATIC)

带代码811 (高级音响系统)

AR82.62-P-7724LWE

3

分离电气连接器 (1)

4

松开主动车身控制系统 (ABC) 控制单元 (N51/3)

5

松开螺母 (2)

6

将支架连同主动车身控制系统 (ABC) 增强版控制单元 (N51/8) 一起拆下

7

断开电气连接器 (3)

8

松开主动车身控制系统 (ABC) 增强版控制单元 (N51/8)

9

按照拆卸的相反顺序进行安装
