型号

205

型号

213

型号

253

型号

293

更改提示

10.01.2019

专用工具 "套筒套件", 新增.

步骤 9

05.05.2019

螺母 - 连接支撑衬套到减震器 (活塞杆)

车型 213

BA32.25-P-1003-03P

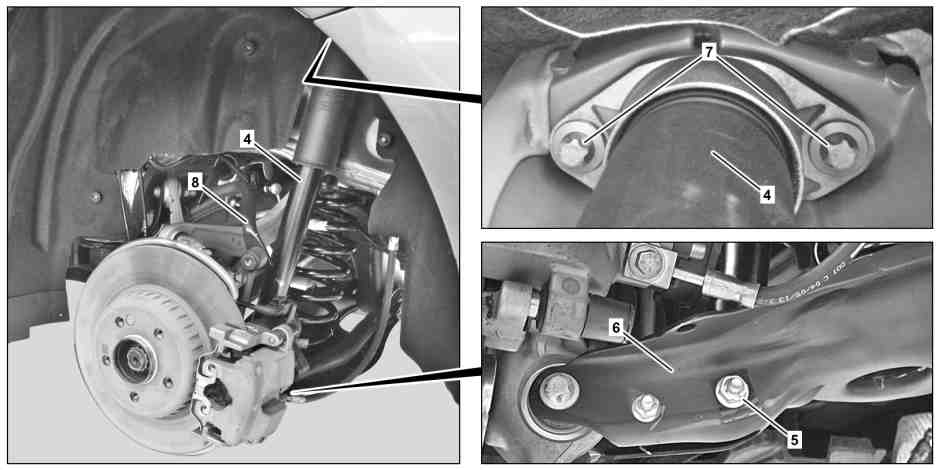

图示为车辆左侧, 适用于车型 205, 空气悬挂系统 (AIRMATIC)/代码 (489) 除外

4

减震器

7

螺栓

5

螺母

8

扭杆

6

弹簧控制臂

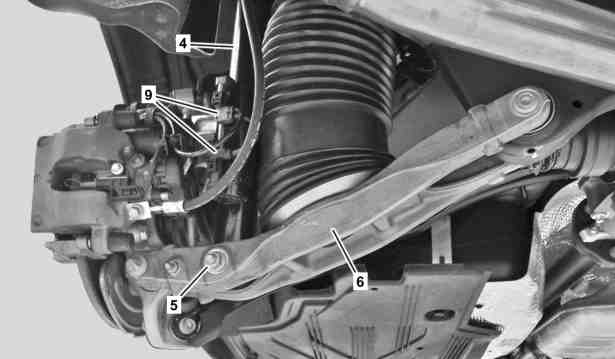

图示为车辆左侧, 适用于车型 205, 装配空气悬挂系统 (AIRMATIC)/代码 (489)

4

减震器

5

螺母

6

弹簧控制臂

9

电气连接器

图示为车型 205, 空气悬挂系统 (AIRMATIC)/代码 (489) 除外

4

减震器

13

密封件

12

悬挂减震柱支座

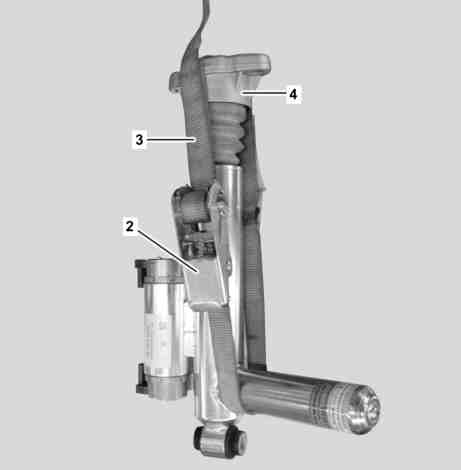

图示为车型 213.2, 装配空气悬挂系统 (AIRMATIC)/代码 (489)

2

棘轮

3

紧固带

4

减震器

a
风险
severity=D

有汽车打滑或从举升台上掉落而造成人员
死亡的
风险
。

将汽车在车辆举升机的支柱之间调准位置, 并在汽车制造商规定的车辆举升机支撑点上放置四个支承板.

AS00.00-Z-0010-01A

a
警告
severity=W

受伤的
风险
。 搬运部件时会被夹住、挤压,严重时还会造成手脚骨折。

搬运部件时, 肢体不得进入机械部件的工作范围.

AS00.00-Z-0009-01A

专业提示
severity=N

操作、运输和支撑复合制动盘的提示

AH42.10-P-9406-12LF

专业提示
severity=N

关于根据转动角控制的拧紧过程建立的螺栓连接的说明

AH00.00-P-0020-01A

专业提示
severity=N

关于自锁螺母和螺栓的说明

AH00.00-N-0001-01A

专业提示
severity=N

操作、运输和支撑陶瓷制动盘的提示

AH42.10-P-9406-13A

关于在使用具有不同螺距长度的定位或套入工具时计算拧紧扭矩的说明

AH00.00-P-0015-01CW

关于底盘组件维修工作的说明

AH00.00-P-0100-01A

关于水平高度控制的说明

型号 213.2

除了代码489 (AIRMATIC)

型号 293

AH32.22-P-1001-02LWT

关于空气悬挂系统的说明

型号 205

带代码489 (AIRMATIC)

型号 213

带代码489 (AIRMATIC)

型号 253

带代码489 (AIR BODY CONTROL)

AH32.22-P-1000-02LW

e
d

拆卸/安装

1

拆下后轮

AR40.10-P-1102A

2

将护盖从弹簧控制臂 (6) 上拆下.

3

分开减震器区域内后翼子板的翼子板内衬.

型号 213

AR88.10-P-1400LWE

型号 205, 253, 293

AR88.10-P-1400LW

4

断开电气连接器 (9), 然后将线路放到一旁.

如果已安装电子调节式减震器 (4).

5

松开螺母, 然后将螺栓 (5) 从弹簧连杆 (6) 上拉出.

n
自锁螺母 - 连接减震器到弹簧控制臂

*BA32.25-P-1001-03P

6

松开螺栓 (7).

n
螺栓 - 连接减震器到车身

*BA32.25-P-1002-03P

7.1

将减震器 (4) 按到一起并向上拆下.

型号 205, 253, 293

型号 213.0/1

型号 213.2

除了代码489 (AIRMATIC)

i
安装:

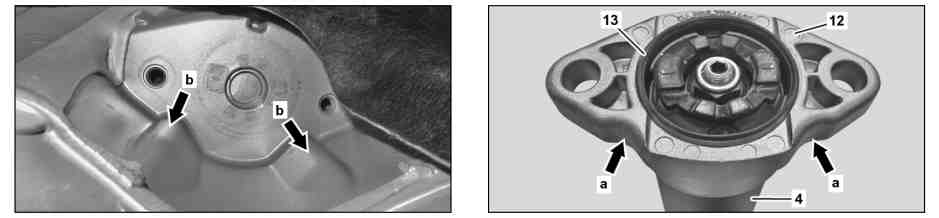

确保悬挂滑柱轴承 (12) 中的切口 (箭头 a) 与车身的凸起部位 (箭头 b) 对正.

7.2

按如图所示将带紧固带 (3) 的减震器 (4) 按到一起并向上拆下.

型号 213.2

带代码489 (AIRMATIC)

p

确保减震器 (4) 的表面未被紧固带 (3) 的棘轮 (2) 损坏.

否则, 不得重复使用减震器 (4).

i
安装:
确保悬挂滑柱轴承 (12) 中的切口 (箭头 a) 与车身的凸起部位 (箭头 b) 对正.

g

检验

8

检查减震器 (4) 和密封件 (13) 是否损坏和泄漏.

i
型号 205, 213.1/2, 253, 293

型号 213.0

带代码489 (AIRMATIC)

减震器 (4) 只能与悬挂减震柱支座 (12) 作为一个总成一起提供.

如果出现故障

↓

更换带悬挂减震柱支座 (12) 的减震器 (4).

9

检查悬挂滑柱轴承 (12).

型号 213

除了代码489 (AIRMATIC)

如果出现故障

↓

更换悬挂减震柱支座 (12).

i
拆卸:
使用套筒扳手
l
拆下量产螺母.

i
安装:
更换自锁螺母.

使用市售长度的六角扳手, 尺寸为 5 mm, 以及套筒套件的加深套筒
l
, 尺寸为 16 mm.

n
螺母 - 连接支撑衬套到减震器 (活塞杆)

*BA32.25-P-1003-03P

l
套筒组件

*001589031600

l
套筒扳手头套件

*454589019900

10

按照拆卸的相反顺序进行安装

n
后轴减震器

号码

名称

型号 205

型号 213

BA32.25-P-1001-03P

自锁螺母 - 连接减震器到弹簧控制臂

空气悬挂

第 1 级

Nm

100

100

第 2 级

∡°

90

90

钢悬挂

第 1 级

Nm

45

60

第 2 级

∡°

90

60

n
后轴减震器

号码

名称

型号 253

型号 293

BA32.25-P-1001-03P

自锁螺母 - 连接减震器到弹簧控制臂

空气悬挂

第 1 级

Nm

100

100

第 2 级

∡°

90

90

钢悬挂

第 1 级

Nm

45

-

第 2 级

∡°

90

-

n
后轴减震器

号码

名称

型号 205

型号 213

BA32.25-P-1002-03P

螺栓 - 连接减震器到车身

第 1 级

Nm

15

15

第 2 级

Nm

36

36

n
后轴减震器

号码

名称

型号 253

型号 293

BA32.25-P-1002-03P

螺栓 - 连接减震器到车身

第 1 级

Nm

15

15

第 2 级

Nm

36

36

n
后轴减震器

号码

名称

型号 213

BA32.25-P-1003-03P

螺母 - 连接支撑衬套到减震器 (活塞杆)

M10

Nm

31
