AR32.25-P-1017LW
拆卸/安装悬挂减震柱
02.04.2019
型号
205
除了代码489 (AIRMATIC)
型号
213
除了代码489 (AIRMATIC)
型号
253
除了代码489 (AIR BODY CONTROL)
型号
293

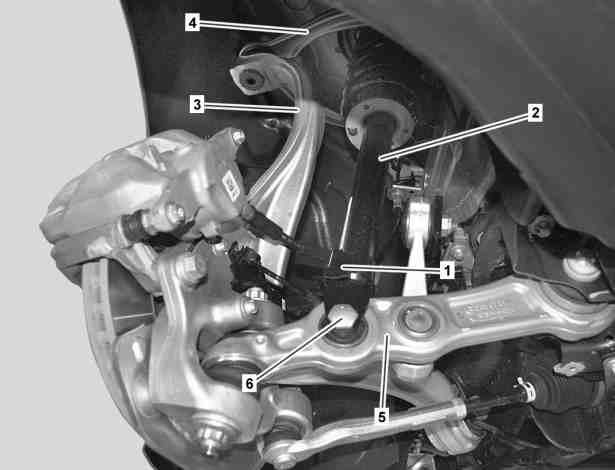

图示为车型 205, 装配全时四轮驱动 (4MATIC)/代码 (M005)
1
电缆管道
2
悬挂减震柱
3
转向节
4
上部横向控制臂
5
弹簧控制臂
6
螺栓
P32.25-2334-06
P32.25-2335-08

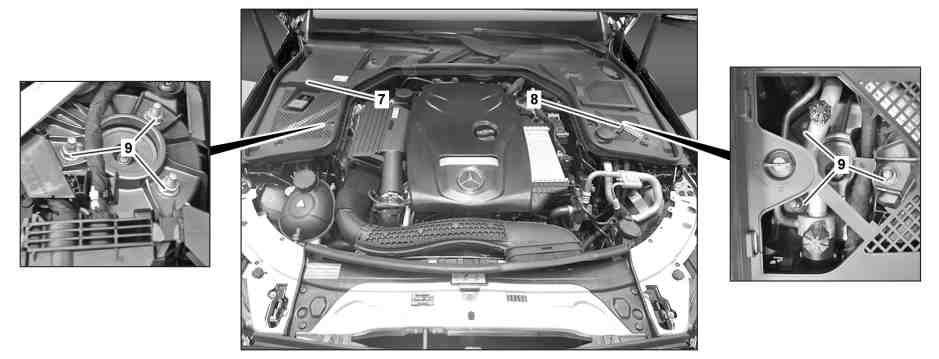

图示为车型 205
7
护盖
9
螺母
8
保养盖

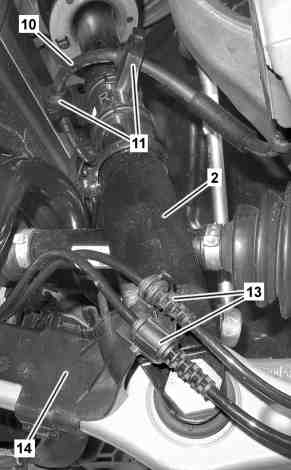

图示为车型 205, 装配全时四轮驱动 (4MATIC)/代码 (M005)
2
悬挂减震柱
10
制动软管
11
支架
13
电线
14
支架
P32.25-2349-03
图示为悬挂减震柱 (2), 装配全时四轮驱动 (4MATIC)/代码 (M005), 中国版车辆附加配件/代码 (830) 除外
2
悬挂减震柱
15
螺母
16
减震器
17
螺纹销
P32.25-2428-11
a
警告
severity=W
受伤的
风险
。 搬运部件时会被夹住、挤压,严重时还会造成手脚骨折。
搬运部件时, 肢体不得进入机械部件的工作范围.
AS00.00-Z-0009-01A
专业提示
severity=N
操作、运输和支撑复合制动盘的提示
AH42.10-P-9406-12LF
专业提示
severity=N
关于根据转动角控制的拧紧过程建立的螺栓连接的说明
AH00.00-P-0020-01A
专业提示
severity=N
操作、运输和支撑陶瓷制动盘的提示
AH42.10-P-9406-13A
专业提示
severity=N
关于自锁螺母和螺栓的说明
AH00.00-N-0001-01A
关于底盘组件维修工作的说明
AH00.00-P-0100-01A
e
d
拆卸/安装
1
拆下对应的前轮.
AR40.10-P-1102A
2
打开悬挂减震柱 (2) 上的电缆管道 (1), 然后在保持管路连接的情况下放到一旁.
型号 205, 213

除了代码489 (AIRMATIC)

除了代码M005 (4MATIC)
3
将制动软管 (10) 从支架 (11) 上松开.
型号 205, 213

带代码M005 (4MATIC)

除了代码489 (AIRMATIC)

型号 253

除了代码489 (AIR BODY CONTROL)

型号 293
4
断开悬挂减震柱 (2) 处的电气连接器.
型号 205

带代码459 (带可调式减震装置的 DYNAMIC BODY CONTROL)

带代码488 (钢质/空气悬挂)

除了代码489 (AIRMATIC)

型号 213

带代码459 (带可调式减震装置的 DYNAMIC BODY CONTROL)

除了代码489 (AIRMATIC)
5
将电线 (13) 从支架 (14) 上松开, 然后放到一旁.
型号 205, 213

带代码M005 (4MATIC)

除了代码489 (AIRMATIC)

型号 253

除了代码489 (AIR BODY CONTROL)

型号 293
6
拆下螺母 (15), 然后拆下减震器 (16).
型号 213

带代码M005 (4MATIC)

除了代码489 (AIRMATIC)

除了代码830 (中国版本)

如果已安装.
n
连接减震器到螺纹销
*BA32.25-P-1004-04P
7
将悬挂减震柱 (2) 从弹簧控制臂 (5) 处拆下.
p
安装:

型号 205

除了代码489 (AIRMATIC)

型号 213

带代码830 (中国版本)

除了代码489 (AIRMATIC)

型号 253

除了代码489 (AIR BODY CONTROL)

型号 293

从后方向前插入螺栓 (6).

否则可能会损坏制动器或轮辋.
i
型号 213

除了代码489 (AIRMATIC)

除了代码830 (中国版本)

更换螺栓 (6) 和螺纹销 (17).
i
型号 213

除了代码489 (AIRMATIC)

除了代码830 (中国版本)

安装:
从前到后插入螺纹销 (17).
n
螺母 - 连接悬挂减震柱到弹簧控制臂
*BA32.25-P-1002-04P
8
稳固转向节 (3), 以防滑落.
9
拆下上部横向控制臂 (4) 处转向节 (3) 的螺母.
p

反向固定球头, 切勿使用冲击扳手/螺丝刀.

否则会损坏球头或转向节 (3).
n
螺母 - 连接转向节到横向控制臂
*BA33.20-P-1006-01U
10
将上部横向控制臂 (4) 从转向节 (3) 上拆下.
11
降下车辆.
12
拆下护盖 (7).
拆卸右侧悬挂减震柱 (2) 时.
13
打开保养盖 (8).
型号 205

除了代码489 (AIRMATIC)

拆卸左侧悬挂减震柱 (2) 时.
14
拆下雨刮器臂.
型号 205

除了代码489 (AIRMATIC)

如果无法通过打开的保养盖 (8) 操作螺母 (9). 拆卸左侧悬挂减震柱 (2) 时.
AR82.30-P-6100LW
15
拆下雨刮器臂下方的护盖.
型号 205

除了代码489 (AIRMATIC)

如果无法通过打开的保养盖 (8) 操作螺母 (9). 拆卸左侧悬挂减震柱 (2) 时.
16
拆下发动机室里的左盖.
型号 213

除了代码489 (AIRMATIC)

型号 253

除了代码489 (AIR BODY CONTROL)

型号 293

拆卸左侧悬挂减震柱 (2) 时.
17
将螺母 (9) 从悬挂减震柱 (2) 处拆下.
n
螺母 - 连接支柱到车身
*BA32.25-P-1001-04P
18
向下拆下悬挂减震柱 (2).
p

小心地拆下悬挂减震柱 (2).

否则可能会损坏弹簧控制臂 (5) 上的弹簧控制臂支杆.
g
检验
19
检查悬挂减震柱 (2) 的状况.
如果出现故障,
↓
更换悬挂减震柱 (2) 上损坏的部件.

AR32.25-P-1018LW
20
检查弹簧控制臂 (5) 处悬挂减震柱球形节的状况.
如果出现故障,
↓
更换弹簧控制臂 (5).

AR33.15-P-0170LW
21
按照拆卸的相反顺序进行安装.
22
检查并校正大灯调节范围.
更换悬挂减震柱 (2) 或弹簧控制臂 (5) 时.
e
型号 293
AP82.10-P-8260KA
e
型号 205

除了代码489 (AIRMATIC)

型号 253

除了代码489 (AIR BODY CONTROL)
AP82.10-P-8260E
e
型号 213

除了代码489 (AIRMATIC)
AP82.10-P-8260J
n
悬挂减震柱
号码
名称
型号 205
型号 213
BA32.25-P-1001-04P
螺母 - 连接支柱到车身
Nm
50
50
n
悬挂减震柱
号码
名称
型号 253
型号 293
BA32.25-P-1001-04P
螺母 - 连接支柱到车身
Nm
50
50
n
悬挂减震柱
号码
名称
型号 205
型号 213
BA32.25-P-1002-04P
螺母 - 连接悬挂减震柱到弹簧控制臂
第 1 级
Nm
95
95
第 2 级
∡°
45
45
n
悬挂减震柱
号码
名称
型号 253
型号 293
BA32.25-P-1002-04P
螺母 - 连接悬挂减震柱到弹簧控制臂
第 1 级
Nm
95
95
第 2 级
∡°
45
45
n
悬挂减震柱
号码
名称
型号 213
BA32.25-P-1004-04P
连接减震器到螺纹销
Nm
50
n
车轮控制, 轮毂
号码
名称
型号 205
型号 213
BA33.20-P-1006-01U
螺母 - 连接转向节到横向控制臂
第 1 级
Nm
50
50
第 2 级
∡°
45
45
n
车轮控制, 轮毂
号码
名称
型号 253
型号 293
BA33.20-P-1006-01U
螺母 - 连接转向节到横向控制臂
第 1 级
Nm
50
50
第 2 级
∡°
45
45
